NETDMIS5.0三个面基准建立坐标系2023

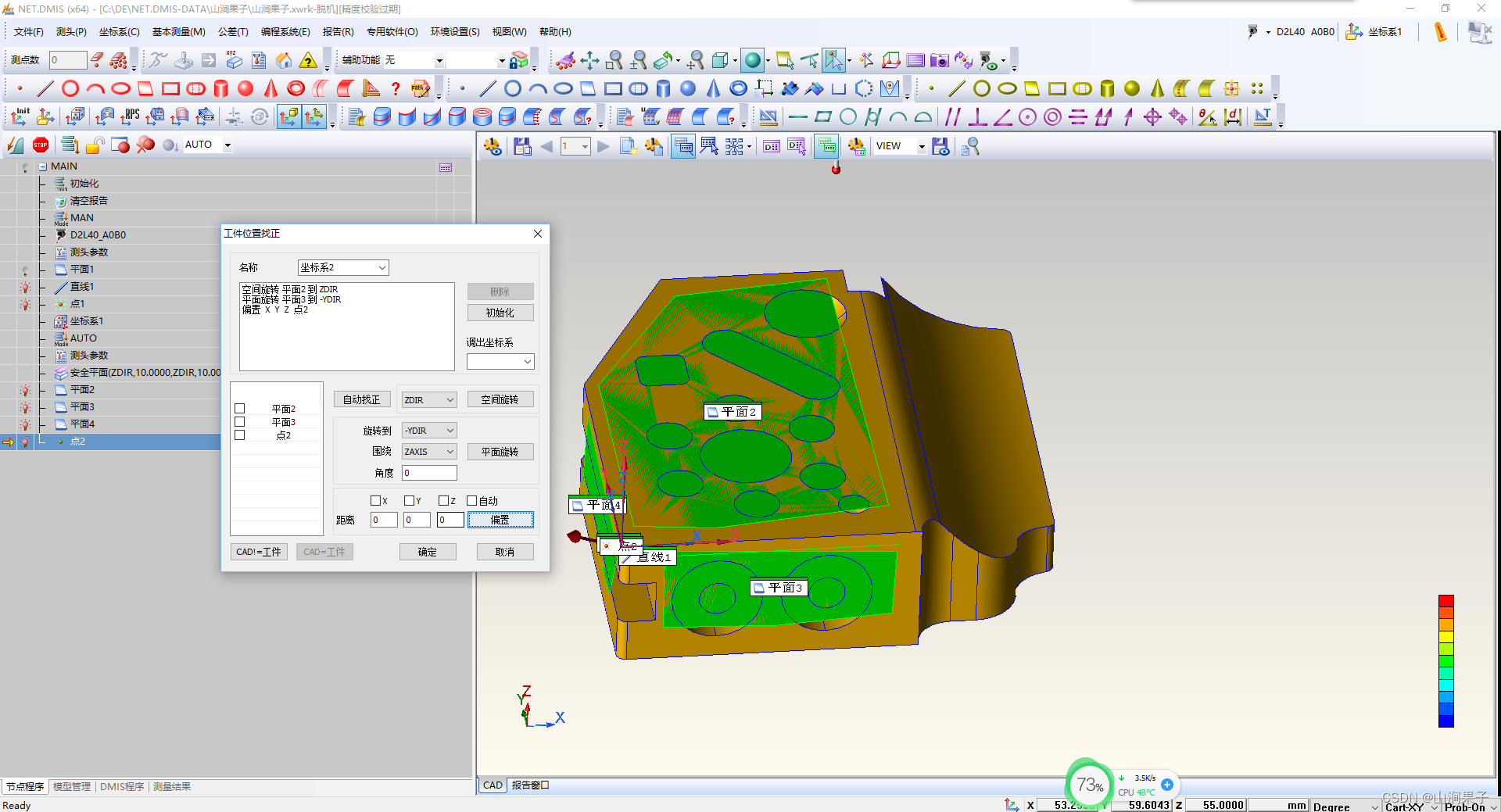

1.粗建坐标系——平面-直线-点

手动坐标系的目的是确定零件的位置，为后面程序自动运行做准备，所以通常会测量最少的测量点数。

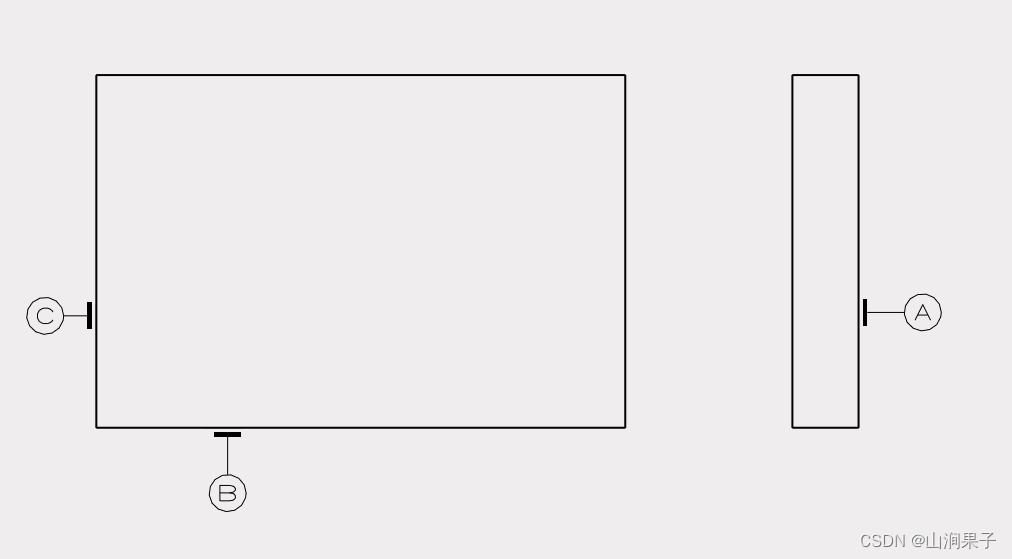

在三个基准平面上分别测量平面A、直线B和点C，平面A失量方向为7正，直线B失量方向为X正，点C失量方向为X负。

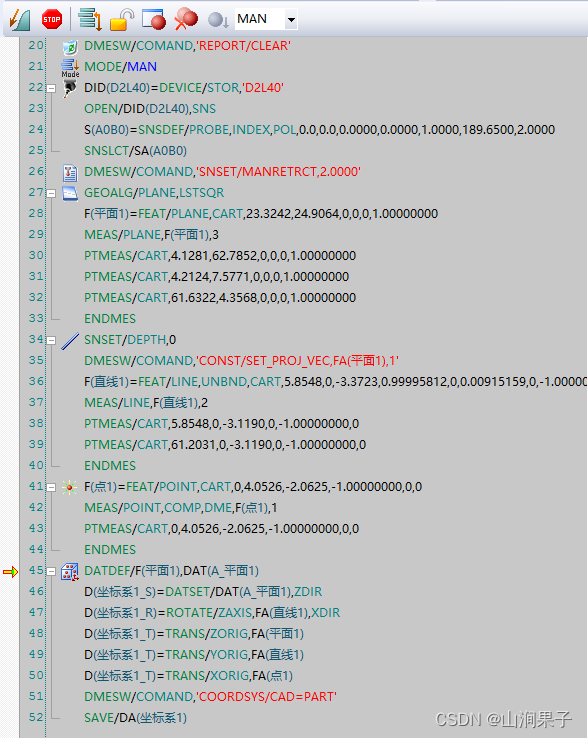

F(平面1)=FEAT/PLANE,CART,23.3242,24.9064,0,0,0,1.00000000
MEAS/PLANE,F(平面1),3
PTMEAS/CART,4.1281,62.7852,0,0,0,1.00000000
PTMEAS/CART,4.2124,7.5771,0,0,0,1.00000000
PTMEAS/CART,61.6322,4.3568,0,0,0,1.00000000
ENDMES
SNSET/DEPTH,0
DMESW/COMAND,'CONST/SET_PROJ_VEC,FA(平面1),1'
F(直线1)=FEAT/LINE,UNBND,CART,5.8548,0,-3.3723,0.99995812,0,0.00915159,0,-1.00000000,0
MEAS/LINE,F(直线1),2
PTMEAS/CART,5.8548,0,-3.1190,0,-1.00000000,0
PTMEAS/CART,61.2031,0,-3.1190,0,-1.00000000,0
ENDMES
F(点1)=FEAT/POINT,CART,0,4.0526,-2.0625,-1.00000000,0,0
MEAS/POINT,COMP,DME,F(点1),1
PTMEAS/CART,0,4.0526,-2.0625,-1.00000000,0,0
ENDMES
DATDEF/F(平面1),DAT(A_平面1)
D(坐标系1_S)=DATSET/DAT(A_平面1),ZDIR
D(坐标系1_R)=ROTATE/ZAXIS,FA(直线1),XDIR
D(坐标系1_T)=TRANS/ZORIG,FA(平面1)
D(坐标系1_T)=TRANS/YORIG,FA(直线1)
D(坐标系1_T)=TRANS/XORIG,FA(点1)
DMESW/COMAND,'C

平面A是第一基准，它的失量方向在新建坐标系中是Z正方向，所以应该使用平面A找正到Z正：直线B是第二基准，它的矢量方向在待建立坐标系中是X正方向，所以应该使用直线B旋转到X正：平面A确定Z轴原点，直线B确定Y轴原点，点C确定X轴原点。

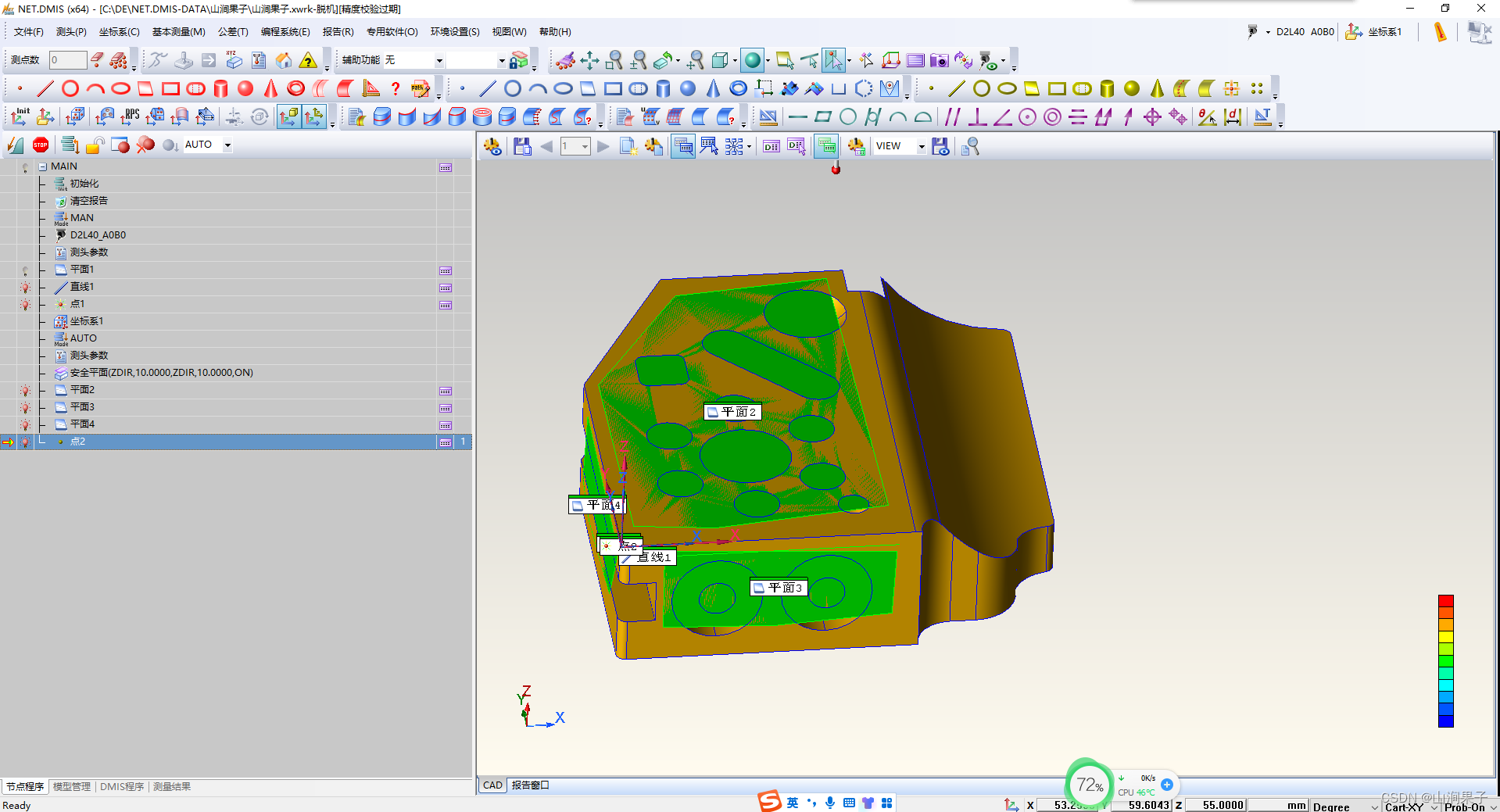

2.精建坐标系——平面，平面，平面 （或平面，直线，直线）

准确测量相关基准元素，作为后续尺寸评价的基准，所以通常会测量更多.的点数，又称精建坐标系，由于自动坐标系在执行时是自动运行的，所以测量元素间需要加上安全移动点。

目的：（1）.使建立的坐标系更精确；

    （2）.批量测量的需要（可以免去手动建立坐标系的过程）。

方法：可以和手动建系的元素不一致，但要符合图纸的基准要求。

a.测量三个平面，平面A找正第一轴向，平面B旋转第二轴向，根据右手法则，第三轴向唯一确定，然后A、B、C三个面分别确定三个轴向的原点：

b.测量-一个平面，两条直线，平面A找正第一轴向，直线B旋转第二轴向，根据右手法则，第三轴向唯一确定，然后A、B、C分别确定三个轴向的原点。

根据平面一直线一点建坐标系的原理，可以用同样的步骤使用平面一平面一平面、平面一直线一直线、平面一直线一圆等组合建立坐标系，当基准特征都为平面一平面一平面时，建议使用构造点功能的偶角点方法构造三个平面的交点作为坐标系原点，当基准特征为平面一直线一直线时，建议使用构造点功能的相交方法的构造两条直线的交点作为坐标系二个轴向的原点。

$$ NET_DMIS_20160720
$$ MADE IN DE 2023-2-9 12:59:58
INCLUD/DMIS,'NET_DMIS_DEFINES.DMI'
INCLUD/DMIS,'VARDEFINE'
DMESW/COMAND,'PROBE_VAL/INIT'
UNITS/MM,ANGDEC
D(MACHINE)=DATSET/MCS
DMESW/COMAND,'COORDSYS/ALIGN'
WKPLAN/XYPLAN
PRCOMP/ON
PRCOMP/ON
FEDRAT/POSVEL,MMPS,300.0000
ACLRAT/POSACL,MMPSS,100.0000
FEDRAT/MESVEL,MMPS,20.0000
ACLRAT/MESACL,MMPSS,100.0000
SNSET/RETRCT,1.0000
SNSET/SEARCH,5.0000
SNSET/APPRCH,1.0000
DMESW/COMAND,'SNSET/MANRETRCT,2'
DMESW/COMAND,'REPORT/CLEAR'
MODE/MAN
DID(D2L40)=DEVICE/STOR,'D2L40'
OPEN/DID(D2L40),SNS
S(A0B0)=SNSDEF/PROBE,INDEX,POL,0.0,0.0,0.0000,0.0000,1.0000,189.6500,2.0000
SNSLCT/SA(A0B0)
DMESW/COMAND,'SNSET/MANRETRCT,2.0000'
GEOALG/PLANE,LSTSQR
F(平面1)=FEAT/PLANE,CART,23.3242,24.9064,0,0,0,1.00000000
MEAS/PLANE,F(平面1),3
PTMEAS/CART,4.1281,62.7852,0,0,0,1.00000000
PTMEAS/CART,4.2124,7.5771,0,0,0,1.00000000
PTMEAS/CART,61.6322,4.3568,0,0,0,1.00000000
ENDMES
SNSET/DEPTH,0
DMESW/COMAND,'CONST/SET_PROJ_VEC,FA(平面1),1'
F(直线1)=FEAT/LINE,UNBND,CART,5.8548,0,-3.3723,0.99995812,0,0.00915159,0,-1.00000000,0
MEAS/LINE,F(直线1),2
PTMEAS/CART,5.8548,0,-3.1190,0,-1.00000000,0
PTMEAS/CART,61.2031,0,-3.1190,0,-1.00000000,0
ENDMES
F(点1)=FEAT/POINT,CART,0,4.0526,-2.0625,-1.00000000,0,0
MEAS/POINT,COMP,DME,F(点1),1
PTMEAS/CART,0,4.0526,-2.0625,-1.00000000,0,0
ENDMES
DATDEF/F(平面1),DAT(A_平面1)
D(坐标系1_S)=DATSET/DAT(A_平面1),ZDIR
D(坐标系1_R)=ROTATE/ZAXIS,FA(直线1),XDIR
D(坐标系1_T)=TRANS/ZORIG,FA(平面1)
D(坐标系1_T)=TRANS/YORIG,FA(直线1)
D(坐标系1_T)=TRANS/XORIG,FA(点1)
DMESW/COMAND,'COORDSYS/CAD=PART'
SAVE/DA(坐标系1)
MODE/AUTO,PROG,MAN
SNSET/RETRCT,2.0000
SNSET/APPRCH,2.0000
DMESW/COMAND,'CLEARP/ZDIR,10.0000,ZDIR,10.0000,ON'

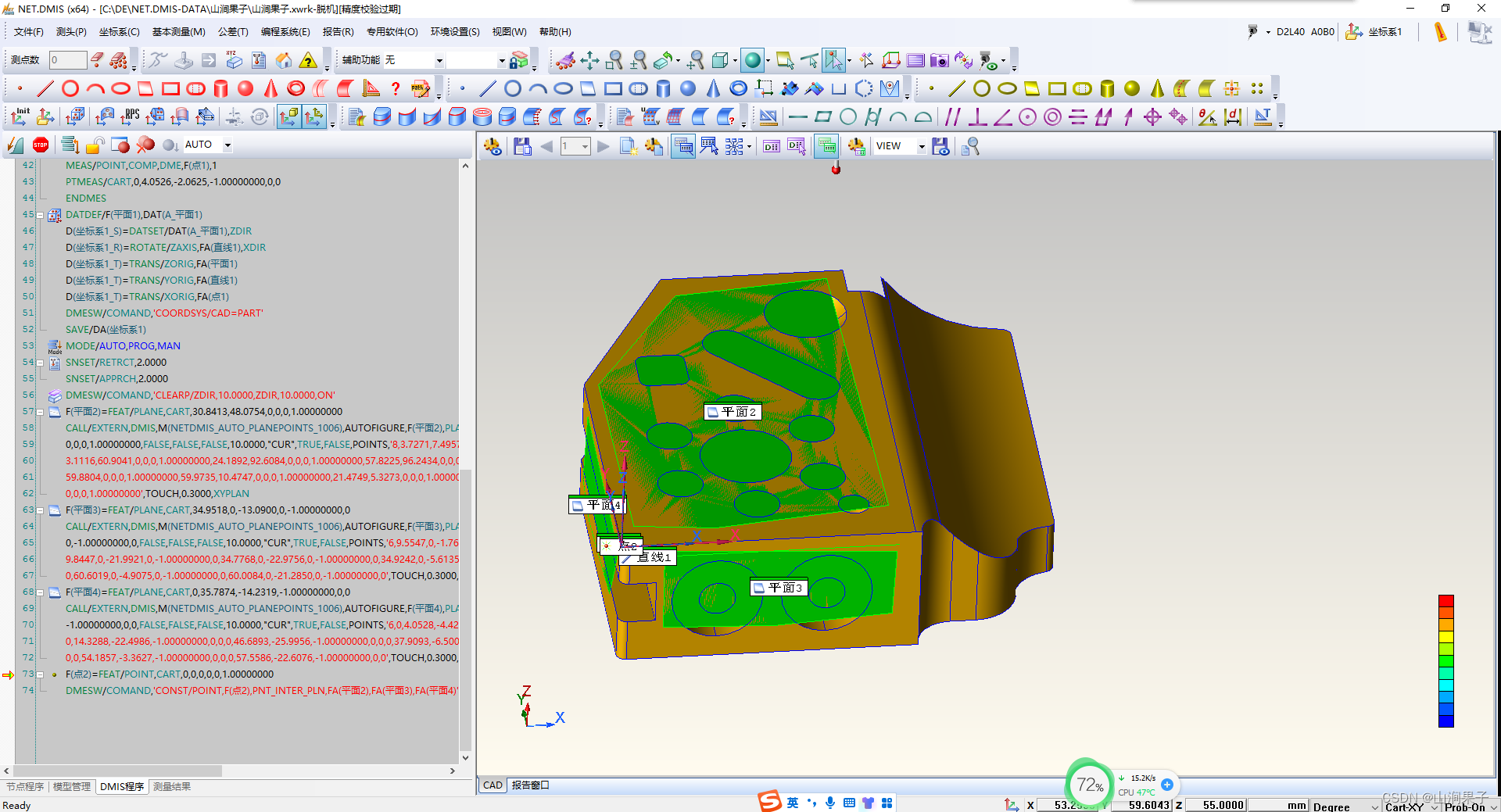

F(平面2)=FEAT/PLANE,CART,30.8413,48.0754,0,0,0,1.00000000
CALL/EXTERN,DMIS,M(NETDMIS_AUTO_PLANEPOINTS_1006),AUTOFIGURE,F(平面2),PLANE,CART,LSTSQR,30.8413,48.0754,$
0,0,0,1.00000000,FALSE,FALSE,FALSE,10.0000,"CUR",TRUE,FALSE,POINTS,'8,3.7271,7.4957,0,0,0,1.00000000,$
3.1116,60.9041,0,0,0,1.00000000,24.1892,92.6084,0,0,0,1.00000000,57.8225,96.2434,0,0,0,1.00000000,56.8648,$
59.8804,0,0,0,1.00000000,59.9735,10.4747,0,0,0,1.00000000,21.4749,5.3273,0,0,0,1.00000000,19.5672,51.6690,$
0,0,0,1.00000000',TOUCH,0.3000,XYPLAN
F(平面3)=FEAT/PLANE,CART,34.9518,0,-13.0900,0,-1.00000000,0
CALL/EXTERN,DMIS,M(NETDMIS_AUTO_PLANEPOINTS_1006),AUTOFIGURE,F(平面3),PLANE,CART,LSTSQR,34.9518,0,-13.0900,$
0,-1.00000000,0,FALSE,FALSE,FALSE,10.0000,"CUR",TRUE,FALSE,POINTS,'6,9.5547,0,-1.7665,0,-1.00000000,0,$
9.8447,0,-21.9921,0,-1.00000000,0,34.7768,0,-22.9756,0,-1.00000000,0,34.9242,0,-5.6135,0,-1.00000000,$
0,60.6019,0,-4.9075,0,-1.00000000,0,60.0084,0,-21.2850,0,-1.00000000,0',TOUCH,0.3000,XYPLAN
F(平面4)=FEAT/PLANE,CART,0,35.7874,-14.2319,-1.00000000,0,0
CALL/EXTERN,DMIS,M(NETDMIS_AUTO_PLANEPOINTS_1006),AUTOFIGURE,F(平面4),PLANE,CART,LSTSQR,0,35.7874,-14.2319,$
-1.00000000,0,0,FALSE,FALSE,FALSE,10.0000,"CUR",TRUE,FALSE,POINTS,'6,0,4.0528,-4.4268,-1.00000000,0,0,$
0,14.3288,-22.4986,-1.00000000,0,0,0,46.6893,-25.9956,-1.00000000,0,0,0,37.9093,-6.5001,-1.00000000,0,$
0,0,54.1857,-3.3627,-1.00000000,0,0,0,57.5586,-22.6076,-1.00000000,0,0',TOUCH,0.3000,XYPLAN
F(点2)=FEAT/POINT,CART,0,0,0,0,0,1.00000000

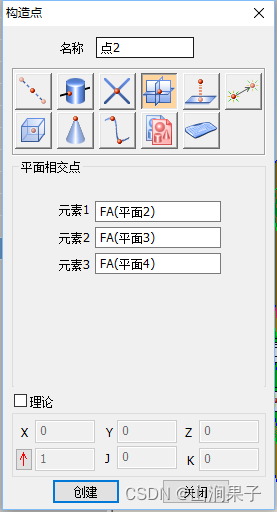

DMESW/COMAND,'CONST/POINT,F(点2),PNT_INTER_PLN,FA(平面2),FA(平面3),FA(平面4)'

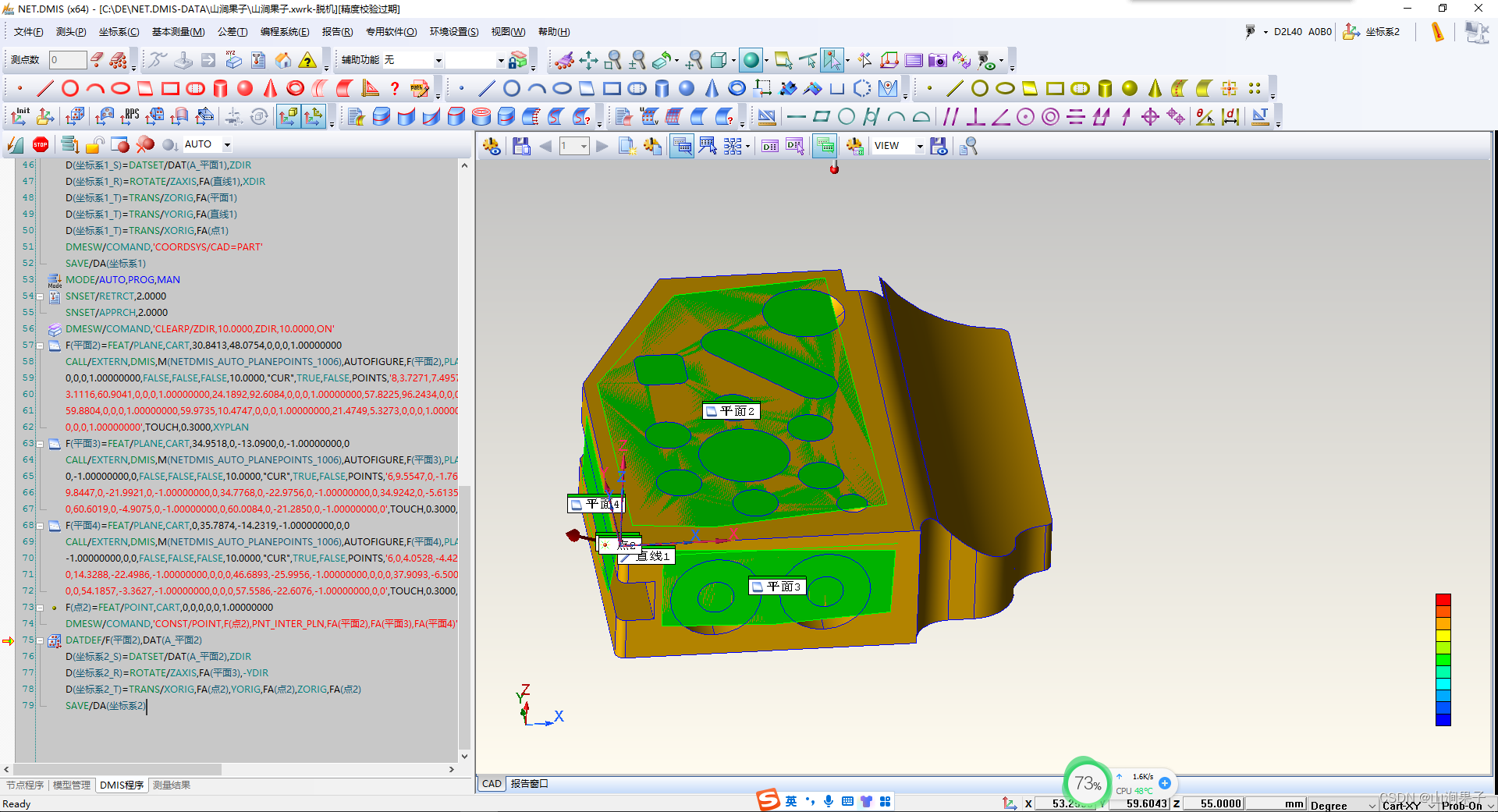

DATDEF/F(平面2),DAT(A_平面2)
D(坐标系2_S)=DATSET/DAT(A_平面2),ZDIR
D(坐标系2_R)=ROTATE/ZAXIS,FA(平面3),-YDIR
D(坐标系2_T)=TRANS/XORIG,FA(点2),YORIG,FA(点2),ZORIG,FA(点2)

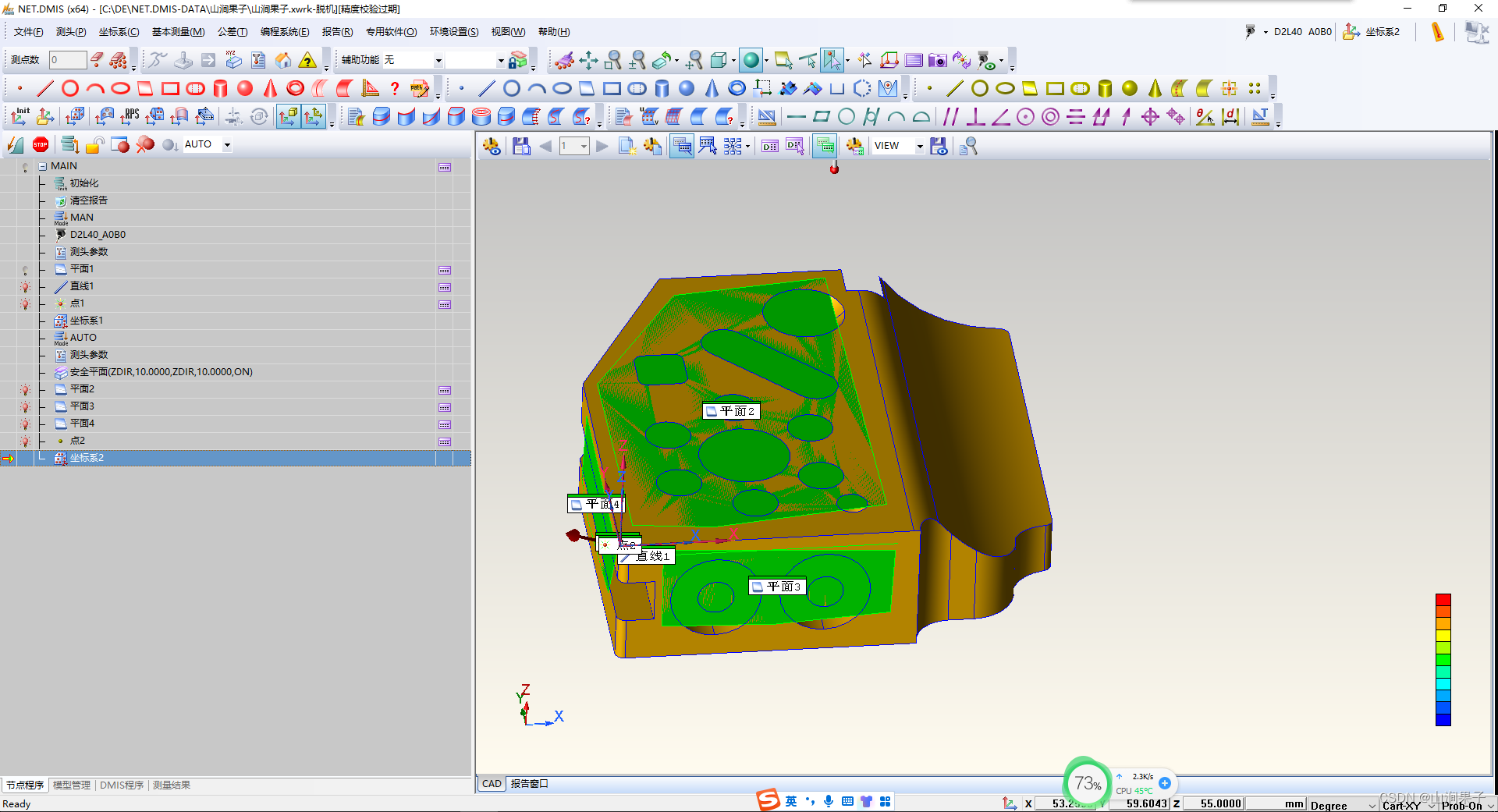

SAVE/DA(坐标系2)

建立坐标系方法对比

我们在建立坐标系过程中使用了两种方法建立零件坐标系，有几点差异需要明确：

“平面一直线一点”方法总测点数少，测量效率高，适合建立手动坐标系（粗建）：
“平面一平面一平面”测点数多，可以反应基准面整体偏差情况（可以反映轮廓和位置偏差）。适合建立自动坐标系（精建）；

两种方法在第二基准使用上有差异：

“平面一直线一点”方法使用直线在找正平面上的投影方向来旋转第二轴向：
“平面一平面一平面”方法使用平面的空间矢量来旋转第二轴向。
在实际检测中推荐使用“平面一直线一点”与“平面一平面一平面”组合方式完成坐标系建立过程。
