概述

1、启动一个流程实例

我们现在已经为我们的业务流程创建了流程定义。从这样的流程定义中，我们可以创建流程实例。在这种情况下，一个流程实例对应于创建和验证特定月份的单个财务报告。任何月份的所有流程实例共享相同的流程定义。

为了能够从给定的流程定义创建流程实例，我们必须首先部署流程定义。部署流程定义意味着两件事：

流程定义将存储在为Flowable引擎配置的持久数据存储中。所以通过部署我们的业务流程，我们确保引擎在引擎重启后能够找到流程定义。
BPMN 2.0流程XML将被解析为可通过Flowable API进行操作的内存中对象模型。

有关部署的更多信息，请参阅部署的专用部分。

如该节所述，部署可以通过多种方式进行。一种方法是通过API如下。请注意，与Flowable引擎的所有交互都通过其服务发生。

Deployment deployment = repositoryService.createDeployment()
.addClasspathResource("FinancialReportProcess.bpmn20.xml")
.deploy();

现在我们可以使用id在流程定义中定义的新流程实例（请参阅XML中的流程元素）。请注意，id流动术语中的这一点被称为关键。

 ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("financialReport");

这将创建一个流程实例，将首先通过启动事件。在启动事件之后，它遵循所有外发顺序流程（在这种情况下只有一个）和第一个任务（写月财务报告）。Flowable引擎现在将一个任务存储在持久数据库中。此时，附加到该任务的用户或组分配被解析并存储在数据库中。需要注意的是，Flowable引擎将继续执行处理执行步骤，直到达到等待状态，比如用户任务。在这样的等待状态下，过程实例的当前状态被存储在数据库中。在用户决定完成任务之前，它一直处于这种状态。此时，引擎会一直持续到新的等待状态或过程结束。如果引擎在此期间重启或崩溃，则进程的状态在数据库中是安全的和安全的。

任务创建后，该startProcessInstanceByKey方法将返回，因为用户任务活动是一个等待状态。在我们的场景中，任务被分配到一个组，这意味着该组的每个成员都是执行任务的候选人。

现在我们可以把它们全部结合起来，创建一个简单的Java程序。创建一个新的Eclipse项目，并将Flowable JAR和依赖关系添加到其类路径中（这些可以在Flowable发行版的libs文件夹中找到）。在我们可以调用Flowable服务之前，我们必须首先构造一个ProcessEngine让我们访问服务的方法。在这里，我们使用“standalone”配置，它构建了一个ProcessEngine使用演示设置中也使用的数据库。

您可以在这里下载流程定义XML 。该文件包含上面显示的XML，但也包含必要的BPMN 图交换信息，以在Flowable工具中对流程进行可视化。

public static void main(String[] args) {
// Create Flowable process engine
ProcessEngine processEngine = ProcessEngineConfiguration
.createStandaloneProcessEngineConfiguration()
.buildProcessEngine();
// Get Flowable services
RepositoryService repositoryService = processEngine.getRepositoryService();
RuntimeService runtimeService = processEngine.getRuntimeService();
// Deploy the process definition
repositoryService.createDeployment()
.addClasspathResource("FinancialReportProcess.bpmn20.xml")
.deploy();
// Start a process instance
runtimeService.startProcessInstanceByKey("financialReport");
}

2、任务列表

我们现在可以TaskService通过添加以下逻辑来检索这个任务：

List<Task> tasks = taskService.createTaskQuery().taskCandidateUser("kermit").list();

请注意，我们传递给此操作的用户需要是会计组的成员，如同在流程定义中声明的那样：

<potentialOwner>
<resourceAssignmentExpression>
<formalExpression>accountancy</formalExpression>
</resourceAssignmentExpression>
</potentialOwner>

我们还可以使用任务查询API使用组的名称获得相同的结果。我们现在可以将以下逻辑添加到我们的代码中：

TaskService taskService = processEngine.getTaskService();
List<Task> tasks = taskService.createTaskQuery().taskCandidateGroup("accountancy").list();

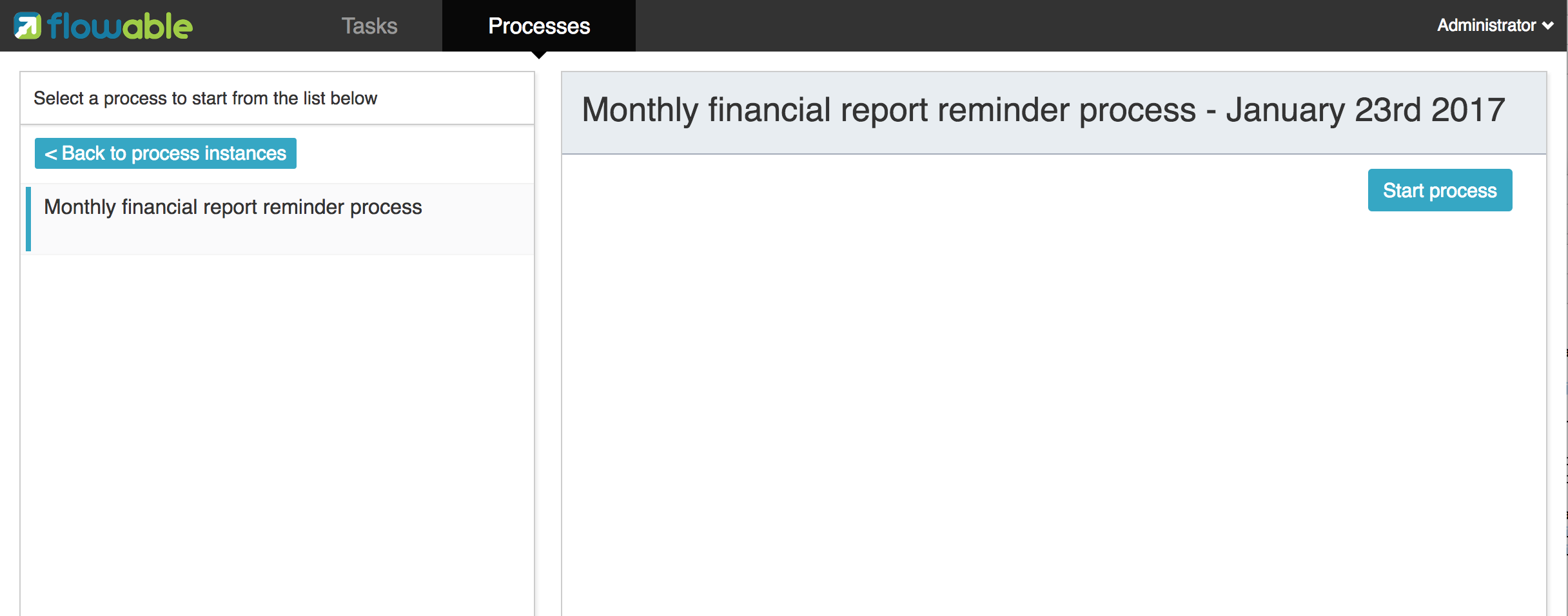

正如我们已经配置我们ProcessEngine使用演示设置使用的相同数据库，我们现在可以登录到Flowable IDM。以admin / test身份登录，并创建2个新用户kermit和fozzie，并给他们两个访问工作流应用程序的权限。然后创建2个新的组织组，名为会计和管理，并添加fozzie到新的会计组，并添加kermit到管理组。现在用fozzie登录到Flowable 任务应用程序，我们会发现我们可以通过选择任务应用程序，然后选择进程页面并选择“每月财务报告”来启动我们的业务流程处理。

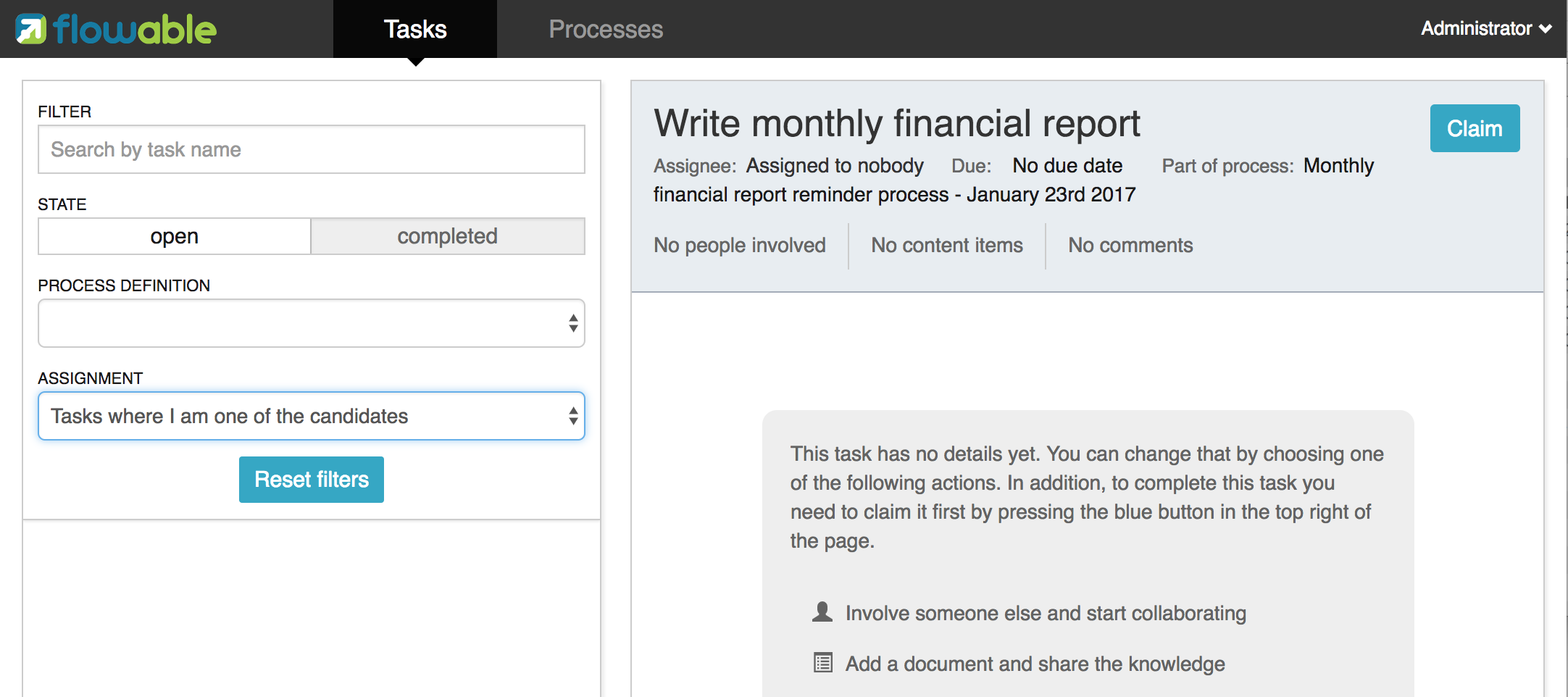

在这里插入图片描述该过程将执行直到达到第一个用户任务。当我们以fozzie身份登录时，我们可以看到在启动流程实例之后，有一个新的候选任务可供他使用。选择任务页面查看这个新的任务。请注意，即使该流程是由其他人启动的，该任务对于会计组中的每个人仍然是可见的，作为候选任务。
在这里插入图片描述
