概述

简介 :

Flowable 中网关类型其实也不少，常见的主要有三种类型，分别是：

排他网关

并行网关

包容网关

这三个里边最常用的当然就是排他网关了，今天松哥就来和小伙伴们聊一聊这三种网关，一起来体验一把这三种网关各自的特征。

1. 排他网关 :

首先就是排他网关了，这个也叫互斥网关，长得像下图这样：

排他网关可以有 N 个入口，但是只有一个有效出口。

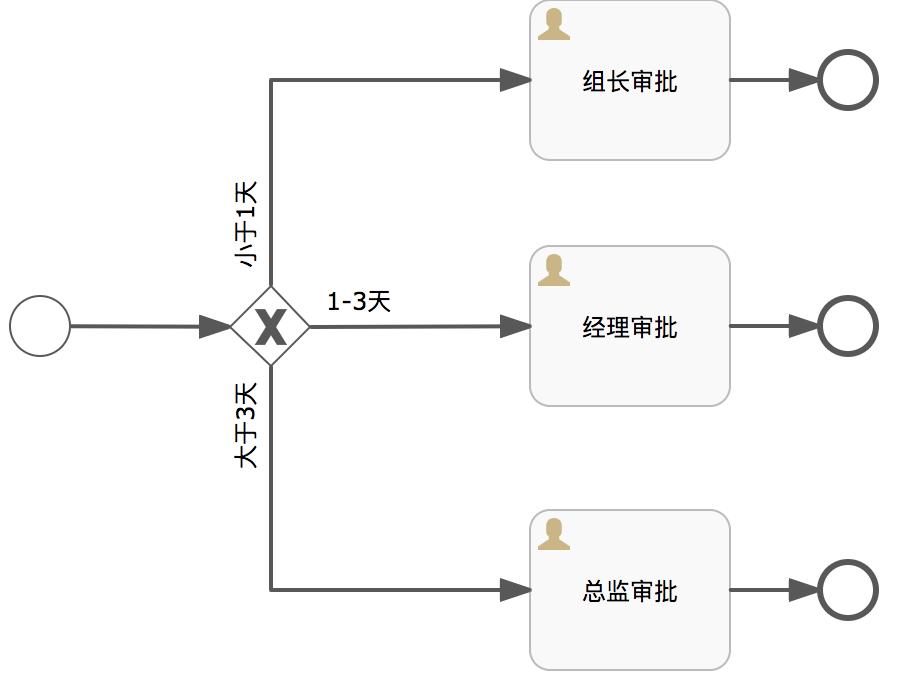

假设我有一个请假流程，请假 1 天需要找组长审批，请假小于 3 天需要找项目经理审批，请假大于 3 天需要找总监审批，据此，我们可以绘制如下流程图：

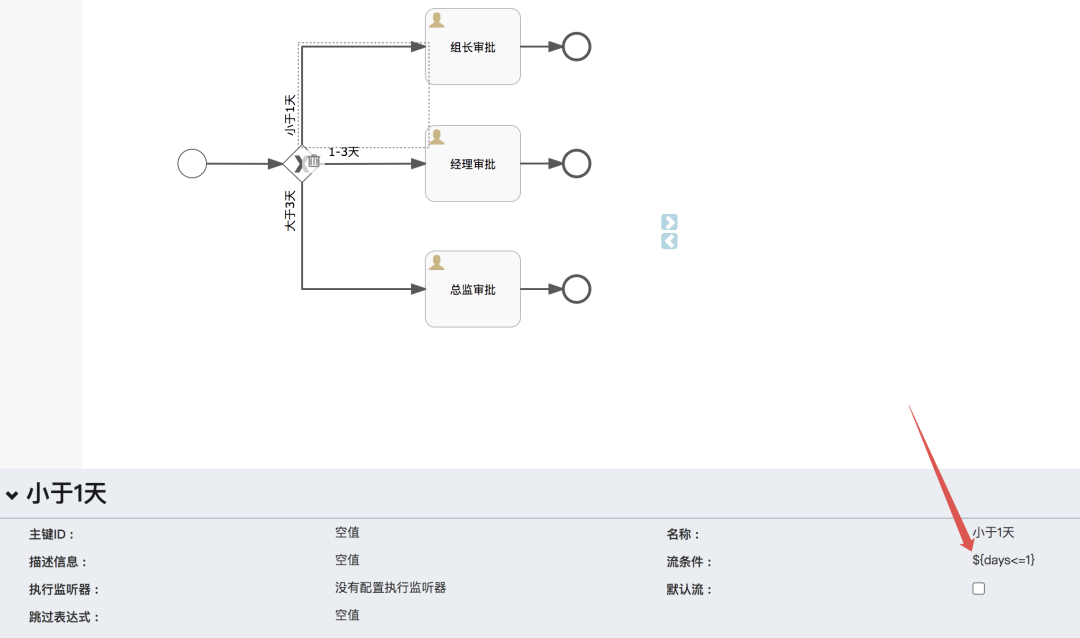

在这个流程图中，当流程从排他网关出来的时候，我们设置一个变量，根据变量的值，来决定下一个走哪一个 Task，例如组长审批，我们做如下配置：

这个流条件表示当 days 这个变量的值小于等于 1 的时候，就会进入到组长审批这个 Task。

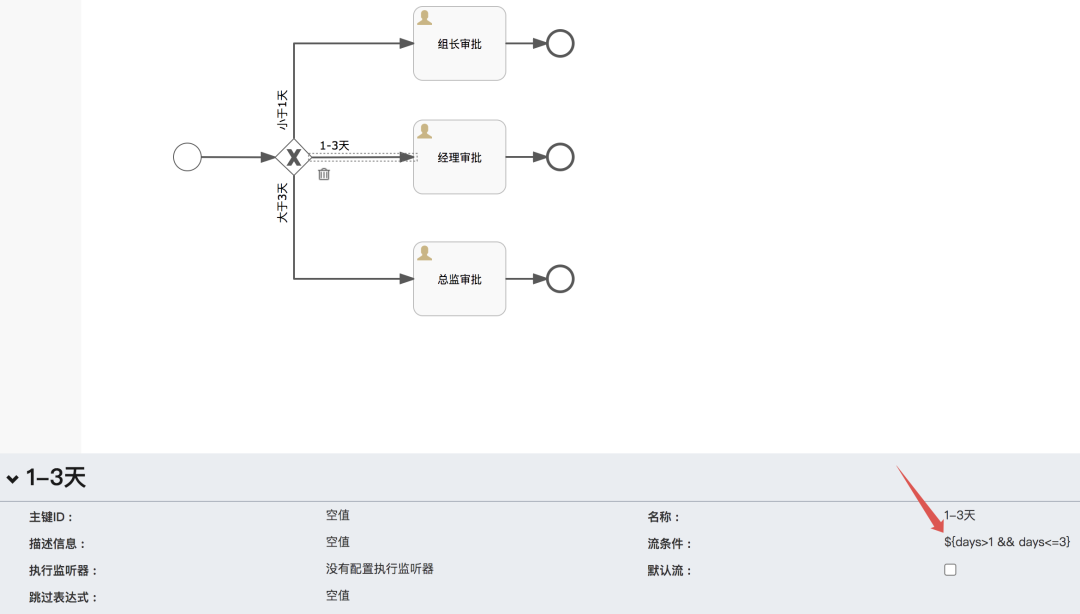

按照类似的方式，我们来设置经理审批：

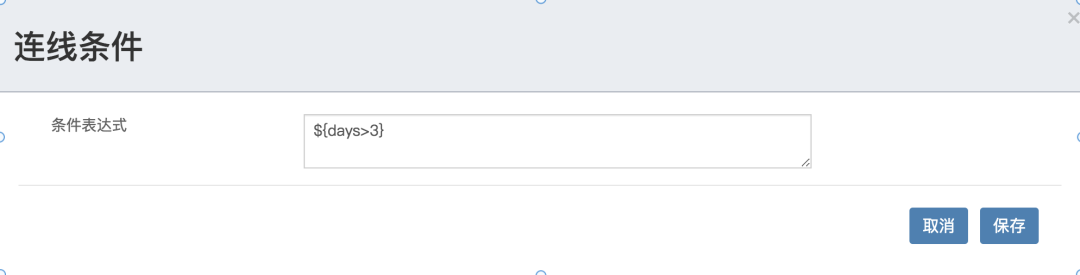

最后，总监审批的条件如下：

最终，我们来看下这个流程对应的 XML 文件，如下：
  <process id="demo01" name="测试流程" isExecutable="true">
    <documentation>测试流程</documentation>
    <startEvent id="startEvent1" flowable:formFieldValidation="true"></startEvent>
    <exclusiveGateway id="sid-C4E389D6-C507-4B8E-8469-2288AA5B44A5"></exclusiveGateway>
    <sequenceFlow id="sid-DF97CC8B-3AD5-447D-AE67-1082CAB7B189" sourceRef="startEvent1" targetRef="sid-C4E389D6-C507-4B8E-8469-2288AA5B44A5"></sequenceFlow>
    <userTask id="sid-B4CD08AF-52B5-44F2-AC45-B2F5E154A5F0" name="组长审批" flowable:formFieldValidation="true"></userTask>
    <userTask id="sid-07B7951C-4E76-4639-989C-407C610C5BA8" name="经理审批" flowable:formFieldValidation="true"></userTask>
    <userTask id="sid-1A81B40F-D8D4-4158-B0B9-26DB8FB7DD2E" name="总监审批" flowable:formFieldValidation="true"></userTask>
    <endEvent id="sid-0F56FE56-1A8C-4B47-8F0D-196700DDF7B8"></endEvent>
    <sequenceFlow id="sid-E4B4B580-F078-4BB9-B5D3-966E80737C4C" sourceRef="sid-B4CD08AF-52B5-44F2-AC45-B2F5E154A5F0" targetRef="sid-0F56FE56-1A8C-4B47-8F0D-196700DDF7B8"></sequenceFlow>
    <endEvent id="sid-F05670CB-A8F4-44A3-B53D-46CFB6F65581"></endEvent>
    <sequenceFlow id="sid-3EC62E5D-ACDA-480E-93B4-C24D8F6E9042" sourceRef="sid-07B7951C-4E76-4639-989C-407C610C5BA8" targetRef="sid-F05670CB-A8F4-44A3-B53D-46CFB6F65581"></sequenceFlow>
    <endEvent id="sid-52711414-1769-4EC3-9AE5-6BA426123095"></endEvent>
    <sequenceFlow id="sid-C81500B2-D1EA-429F-8402-A3D8C8CA0E29" sourceRef="sid-1A81B40F-D8D4-4158-B0B9-26DB8FB7DD2E" targetRef="sid-52711414-1769-4EC3-9AE5-6BA426123095"></sequenceFlow>
    <sequenceFlow id="sid-807C7B79-4AFA-4525-847F-4D0FE1C0F0F3" name="小于1天" sourceRef="sid-C4E389D6-C507-4B8E-8469-2288AA5B44A5" targetRef="sid-B4CD08AF-52B5-44F2-AC45-B2F5E154A5F0">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${days<=1}]]></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id="sid-3D3DF742-BF47-4536-9EE9-747CD284A1BA" name="1-3天" sourceRef="sid-C4E389D6-C507-4B8E-8469-2288AA5B44A5" targetRef="sid-07B7951C-4E76-4639-989C-407C610C5BA8">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${days>1 && days<=3}]]></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id="sid-2AD41E43-AFEC-47A1-B8D1-0B4299434BF8" name="大于3天" sourceRef="sid-C4E389D6-C507-4B8E-8469-2288AA5B44A5" targetRef="sid-1A81B40F-D8D4-4158-B0B9-26DB8FB7DD2E">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${days>3}]]></conditionExpression>
    </sequenceFlow>
  </process>
可以看到，在 sequenceFlow 标签中，有一个 conditionExpression 标签，这个标签的内容就是具体的条件了。

现在，我们部署一下这个流程，然后按照如下方式来启动：
@Test
void test01() {
    Map<String, Object> variables = new HashMap<>();
    variables.put("days", 3);
    ProcessInstance pi = runtimeService.startProcessInstanceByKey("demo01", variables);
    logger.info("id:{},activityId:{}", pi.getId(), pi.getActivityId());
}
注意，这个启动的时候，传入一个 days 变量，系统将来会根据这个变量来决定这个流程要走到哪一个 Task。流程启动成功之后，我们去观察 ACT_RU_TASK 表，就可以看到流程的执行是否和我们所预想的一致。

2. 并行网关

并行网关，从名字上大概也能看出来，这种网关一般用在并行任务上，并行网关如下图：

并行网关一般是成对出现的，一个出现的并行网关用来分流，第二个出现的并行网关用来聚合。

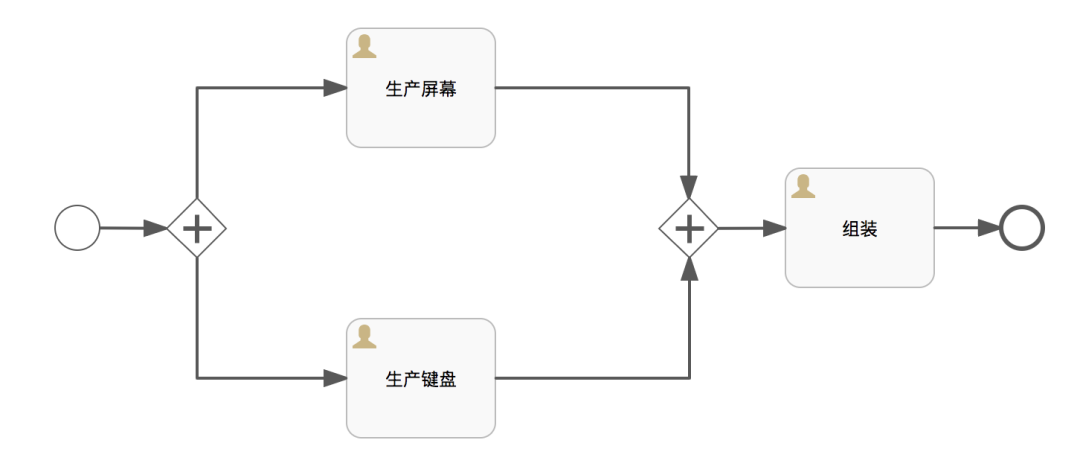

我画一个简单的并行网关的例子，如下图：

小伙伴们看到，这是一个简化的生产笔记本的流程图，当屏幕和键盘都生产好之后，再进行组装，整个流程图中存在两个并行网关（成对出现）。

在这个流程图中，连接线上是不需要设置条件的（不同于拍他网关），这里即使你设置了条件，这个条件也是不会生效的。

我们来看下这个并行网关流程图对应的 XML 文件，如下：

<process id="demo01" name="测试流程" isExecutable="true">
  <documentation>测试流程</documentation>
  <startEvent id="sid-4F7F76BA-526A-4D8C-B45A-02FC1C56CA47" flowable:formFieldValidation="true"></startEvent>
  <sequenceFlow id="sid-11130848-EA1F-458A-A45D-49CBC49428C8" sourceRef="sid-4F7F76BA-526A-4D8C-B45A-02FC1C56CA47" targetRef="sid-6D01D4BE-C475-4270-8745-92752EA2C038"></sequenceFlow>
  <parallelGateway id="sid-6D01D4BE-C475-4270-8745-92752EA2C038"></parallelGateway>
  <userTask id="sid-54DD6BFA-FE6C-4DE7-9038-3DEEAF85002C" name="生产屏幕" flowable:assignee="zhangsan" flowable:formFieldValidation="true">
    <extensionElements>
      <modeler:initiator-can-complete xmlns:modeler="http://flowable.org/modeler"><![CDATA[false]]></modeler:initiator-can-complete>
    </extensionElements>
  </userTask>
  <sequenceFlow id="sid-8DD3383C-45D1-4EAF-9A22-702A5B9D0869" sourceRef="sid-6D01D4BE-C475-4270-8745-92752EA2C038" targetRef="sid-54DD6BFA-FE6C-4DE7-9038-3DEEAF85002C"></sequenceFlow>
  <userTask id="sid-7797ED55-155F-4D17-8EA5-DE40434C421B" name="生产键盘" flowable:assignee="lisi" flowable:formFieldValidation="true">
    <extensionElements>
      <modeler:initiator-can-complete xmlns:modeler="http://flowable.org/modeler"><![CDATA[false]]></modeler:initiator-can-complete>
    </extensionElements>
  </userTask>
  <sequenceFlow id="sid-6E992E8B-CF71-411D-B537-42FEDF4F4209" sourceRef="sid-6D01D4BE-C475-4270-8745-92752EA2C038" targetRef="sid-7797ED55-155F-4D17-8EA5-DE40434C421B"></sequenceFlow>
  <sequenceFlow id="sid-8DCA9516-FFED-4781-9ACC-530DC6E63755" sourceRef="sid-7797ED55-155F-4D17-8EA5-DE40434C421B" targetRef="sid-98D3C336-9AD9-4964-9CCB-496C850EE40F"></sequenceFlow>
  <sequenceFlow id="sid-EE80AE42-D021-4B9F-A91E-BD37C512EE65" sourceRef="sid-54DD6BFA-FE6C-4DE7-9038-3DEEAF85002C" targetRef="sid-98D3C336-9AD9-4964-9CCB-496C850EE40F"></sequenceFlow>
  <userTask id="sid-4FFE361A-E2AF-4481-BACF-1E618E8C4A26" name="组装" flowable:assignee="javaboy" flowable:formFieldValidation="true">
    <extensionElements>
      <modeler:initiator-can-complete xmlns:modeler="http://flowable.org/modeler"><![CDATA[false]]></modeler:initiator-can-complete>
    </extensionElements>
  </userTask>
  <sequenceFlow id="sid-8CABC6E8-E36A-4814-B897-817D4A9F231C" sourceRef="sid-98D3C336-9AD9-4964-9CCB-496C850EE40F" targetRef="sid-4FFE361A-E2AF-4481-BACF-1E618E8C4A26"></sequenceFlow>
  <endEvent id="sid-BF02170B-8138-4867-AE01-E3B29505183D"></endEvent>
  <sequenceFlow id="sid-F72B2A15-913F-436E-8AD7-6A6FB190E197" sourceRef="sid-4FFE361A-E2AF-4481-BACF-1E618E8C4A26" targetRef="sid-BF02170B-8138-4867-AE01-E3B29505183D"></sequenceFlow>
  <parallelGateway id="sid-98D3C336-9AD9-4964-9CCB-496C850EE40F"></parallelGateway>
</process>

现在我们把这个流程部署并启动。

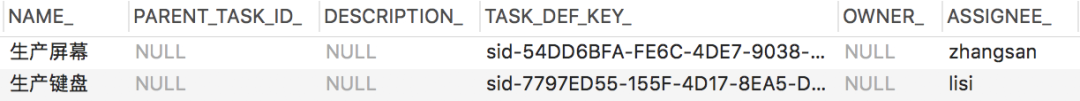

流程启动成功之后，我们发现在 ACT_RU_TASK 表中有两个需要执行的 Task，如下图：

这两个 Task，如果只执行掉其中一个，那么还剩下另外一个 Task，如果两个都执行了，那么你就会看到一个新的 Task，如下图（两个并行任务执行完成后，进入到下一个任务）：

3. 包容网关

包容网关，有时候也叫相容网关、兼容网关等，如下图：

包容谁呢？包容排他网关和并行网关。也就是说，这种包容网关可以根据实际条件转为排他网关或者并行网关。

举个栗子：

假如说报销金额大于 500，zhangsan 审批，报销金额大于 1000，则需要 zhangsan 和 lisi 同时审批，且 zhangsan 和 lisi 审批无先后顺序。

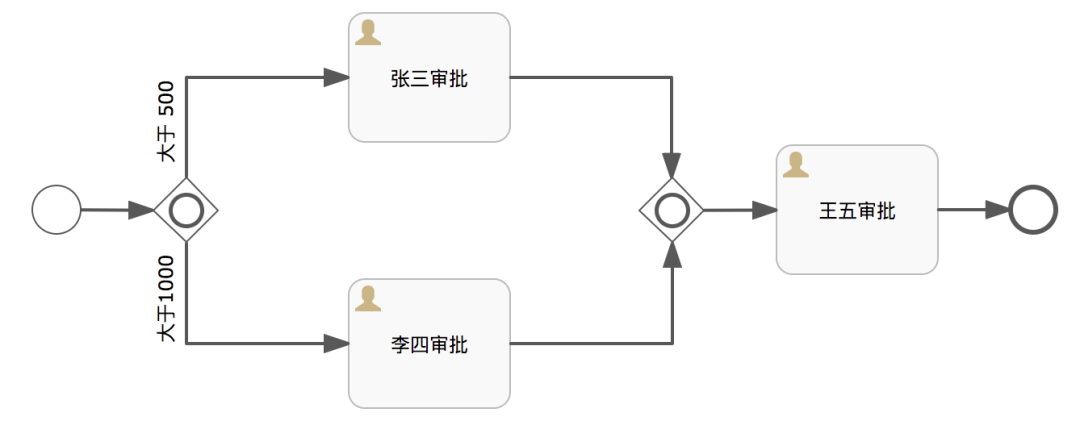

据此，我绘制如下流程图：

在报销金额大于 500 上设置如下条件：

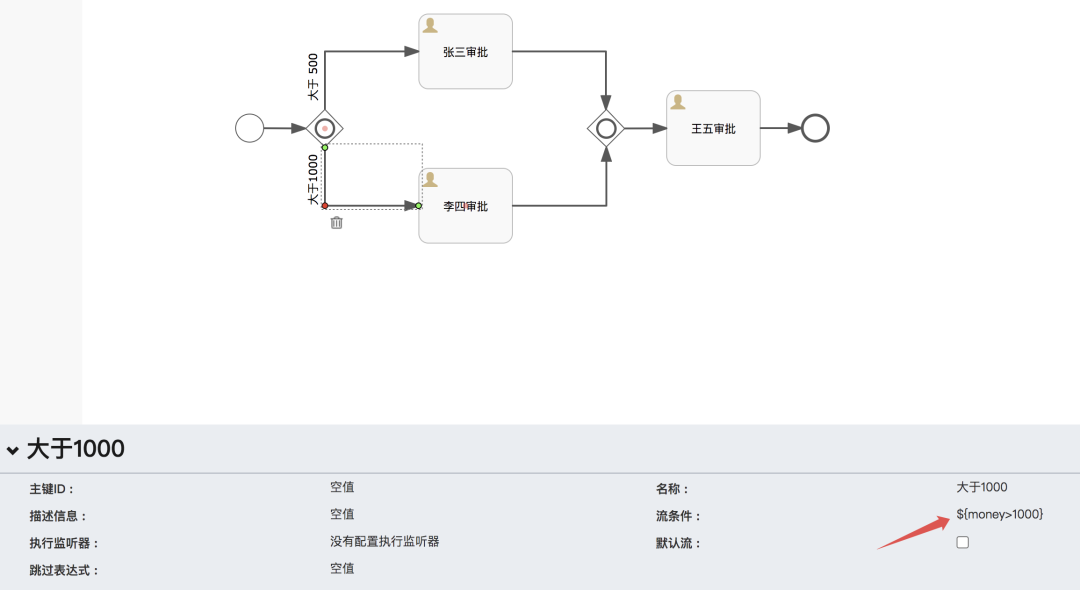

大于 1000 上设置如下条件：

接下来我们来部署好这个流程。

部署好之后，我们首先来启动流程，第一次启动的时候，我们设置报销金额为 666，如下：

zhangsan 审批之后，就是 wangwu 审批了，我就不演示了。

假设我们启动流程的时候，报销金额为 2000，如下：
@Test
void test01() {
    Map<String, Object> variables = new HashMap<>();
    variables.put("money", 2000);
    ProcessInstance pi = runtimeService.startProcessInstanceByKey("demo01", variables);
    logger.info("id:{},activityId:{}", pi.getId(), pi.getActivityId());
}

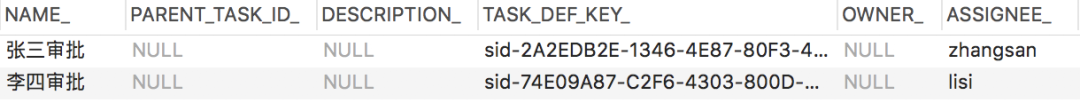

那么此时你就会看到，在 ACT_RU_TASK 表中，出现了两条记录，分别是 zhangsan 审批和 lisi 审批，此时这两个审批就是一个并行任务了:
