FlowAble工作流网关

8.3.5. 默认顺序流

描述

所有的BPMN 2.0任务与网关都可以使用默认顺序流（default sequence flow）。只有当没有其他顺序流可以选择时，才会选择默认顺序流作为活动的出口顺序流。流程会忽略默认顺序流上的条件。

图示

默认顺序流用起点带有“斜线”标记的一般顺序流表示。

XML表示

活动的默认顺序流由该活动的default属性定义。下面的XML片段展示了一个排他网关（exclusive gateway），带有默认顺序流flow 2。只有当conditionA与conditionB都计算为false时，才会选择默认顺序流作为网关的出口顺序流。

对应下面的图示：

8.4. 网关

网关（gateway）用于控制执行的流向（或者按BPMN 2.0的用词：执行的“标志（token）”）。网关可以消费（consuming）与生成（generating）标志。

网关用其中带有图标的菱形表示。该图标显示了网关的类型。

8.4.1. 排他网关

描述

排他网关（exclusive gateway）（也叫异或网关 XOR gateway，或者更专业的，基于数据的排他网关 exclusive data-based gateway），用于对流程中的决策建模。当执行到达这个网关时，会按照所有出口顺序流定义的顺序对它们进行计算。选择第一个条件计算为true的顺序流（当没有设置条件时，认为顺序流为true）继续流程。

请注意这里出口顺序流的含义与BPMN 2.0中的一般情况不一样。一般情况下，会选择所有条件计算为true的顺序流，并行执行。而使用排他网关时，只会选择一条顺序流。当多条顺序流的条件都计算为true时，会且仅会选择在XML中最先定义的顺序流继续流程。如果没有可选的顺序流，会抛出异常。

图示

排他网关用内部带有’X’图标的标准网关（菱形）表示，'X’图标代表异或的含义。请注意内部没有图标的网关默认为排他网关。BPMN 2.0规范不允许在同一个流程中混合使用有及没有X的菱形标志。

XML表示

排他网关的XML表示格式很简洁：一行定义网关的XML。条件表达式定义在其出口顺序流上。查看条件顺序流章节了解这种表达式的可用选项。

以下面的模型为例：

其XML表示如下：

8.4.2. 并行网关

描述

网关也可以建模流程中的并行执行。在流程模型中引入并行的最简单的网关，就是并行网关（parallel gateway）。它可以将执行分支（fork）为多条路径，也可以合并（join）多条入口路径的执行。

并行网关的功能取决于其入口与出口顺序流：

• 分支：所有的出口顺序流都并行执行，为每一条顺序流创建一个并行执行。

• 合并：所有到达并行网关的并行执行都会在网关处等待，直到每一条入口顺序流都到达了有个执行。然后流程经过该合并网关继续。

请注意，如果并行网关同时具有多条入口与出口顺序流，可以同时具有分支与合并的行为。在这种情况下，网关首先合并所有入口顺序流，然后分裂为多条并行执行路径。

与其他网关类型有一个重要区别：并行网关不计算条件。如果连接到并行网关的顺序流上定义了条件，会直接忽略该条件。

图示

并行网关，用内部带有’加号’图标的网关（菱形）表示，代表与（AND）的含义。

XML表示

定义并行网关只需要一行XML：

实际行为（分支，合并或两者皆有），由连接到该并行网关的顺序流定义。

例如，上面的模型表示为下面的XML：

在上面的例子中，当流程启动后会创建两个任务：

当这两个任务完成后，第二个并行网关会合并这两个执行。由于它只有一条出口顺序流，因此就不会再创建并行执行路径，而只是激活Archive Order(存档订单)任务。

请注意并行网关不需要“平衡”（也就是说，前后对应的两个并行网关，其入口/出口顺序流的数量不需要一致）。每个并行网关都会简单地等待所有入口顺序流，并为每一条出口顺序流创建并行执行，而不受流程模型中的其他结构影响。因此，下面的流程在BPMN 2.0中是合法的：

8.4.3. 包容网关

描述

可以把包容网关（inclusive gateway）看做排他网关与并行网关的组合。与排他网关一样，可以在包容网关的出口顺序流上定义条件，包容网关会计算条件。然而主要的区别是，包容网关与并行网关一样，可以同时选择多于一条出口顺序流。

包容网关的功能取决于其入口与出口顺序流：

• 分支：流程会计算所有出口顺序流的条件。对于每一条计算为true的顺序流，流程都会创建一个并行执行。

• 合并：所有到达包容网关的并行执行，都会在网关处等待。直到每一条具有流程标志（process token）的入口顺序流，都有一个执行到达。这是与并行网关的重要区别。换句话说，包容网关只会等待可以被执行的入口顺序流。在合并后，流程穿过合并并行网关继续。

请注意，如果包容网关同时具有多条入口与出口顺序流，可以同时具有分支与合并的行为。在这种情况下，网关首先合并所有具有流程标志的入口顺序流，然后为每一个条件计算为true的出口顺序流分裂出并行执行路径。

包容网关的汇聚行为比并行网关更复杂。所有到达包容网关的并行执行，都会在网关等待，直到所有“可以到达”包容网关的执行都“到达”包容网关。 判断方法为：计算当前流程实例中的所有执行，检查从其位置是否有一条到达包容网关的路径（忽略顺序流上的任何条件）。如果存在这样的执行（可到达但尚未到达），则不会触发包容网关的汇聚行为。

— 译者附（翻译自alfresco文档 http://docs.alfresco.com/process-services1.6/topics/inclusive_gateway.html）

图示

包容网关，用内部带有’圆圈’图标的网关（菱形）表示。

XML表示

定义包容网关需要一行XML：

实际行为（分支，合并或两者皆有），由连接到该包容网关的顺序流定义。

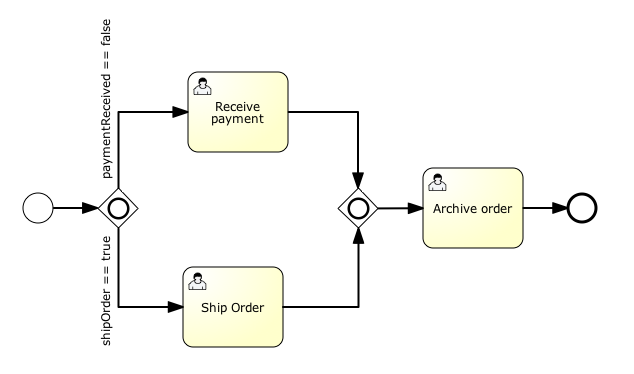

例如，上面的模型表现为下面的XML：

在上面的例子中，当流程启动后，如果流程变量paymentReceived == false且shipOrder == true，会创建两个任务。如果只有一个流程变量等于true，则只会创建一个任务。如果没有条件计算为true，会抛出异常（可通过指定默出口顺序流避免）。在下面的例子中，只会创建ship order（传递订单）一个任务：

当这个任务完成后，第二个包容网关会合并这两个执行。并且由于它只有一条出口顺序流，所有不会再创建并行执行路径，而只会激活Archive Order(存档订单)任务。

请注意包容网关不需要“平衡”（也就是说，对应的包容网关，其入口/出口顺序流的数量不需要匹配）。包容网关会简单地等待所有入口顺序流，并为每一条出口顺序流创建并行执行，不受流程模型中的其他结构影响。

请注意包容网关不需要“平衡”（也就是说，前后对应的两个包容网关，其入口/出口顺序流的数量不需要一致）。每个包容网关都会简单地等待所有入口顺序流，并为每一条出口顺序流创建并行执行，不受流程模型中的其他结构影响。
