1、实验内容及说明
CPU综合实验电路包括运算器电路和控制器电路。图14-1给出了CPU综合实验结构框图。
运算器由三个寄存器R0、R1、R2、移位器、加法器等构成,并组装在一起构成ALU算术逻辑运算部件,参照四位补码运算器电路框图所示。
2、实验步骤
(1) 调用ALU模块、μPC模块及门电路按 CPU综合实验结构框图完成连线。
(2) 管脚定义:实验平台工作于模式5,ALU的输入数据a3-a0依次锁定在μIR23-μIR420上,CPR0、CPR1、CPR2依次锁定在μIR7-μIR5上,LM、DM、RM、C0依次锁定在μIR4-μIR1上,P锁定在键8上。Q3-Q0依次锁定在D4-D1上。
(3) 适配、下载
(4) 编制微程序

例题:编写一个0110+1000的微程序。
寄存器分配:0110送R0、1000送R1、结果送R2。
操作步骤 微指令 说明
0 1 1 0->R0; 60 00 80H 存入控制存储器ROM的0单元。

1 0 0 0->R1; 80 00 40H 存入控制存储器ROM的1单元。

R0+R1->R2; 00 00 28H 存入控制存储器ROM的2单元。
(5) 功能检查
按CPU复位键清μPC,使之指向控制存储器的0号单元。
每按一次单脉冲键,便执行一条微指令。
按第3次单脉冲键,微程序执行完毕。
运算结果应存放在R2中,并用LD3-0指示。
同学可编制多种多样的微程序来完成各种操作。
例 2×(R0+R1)-> R2;
1/2(R0+R1)-> R2;
……

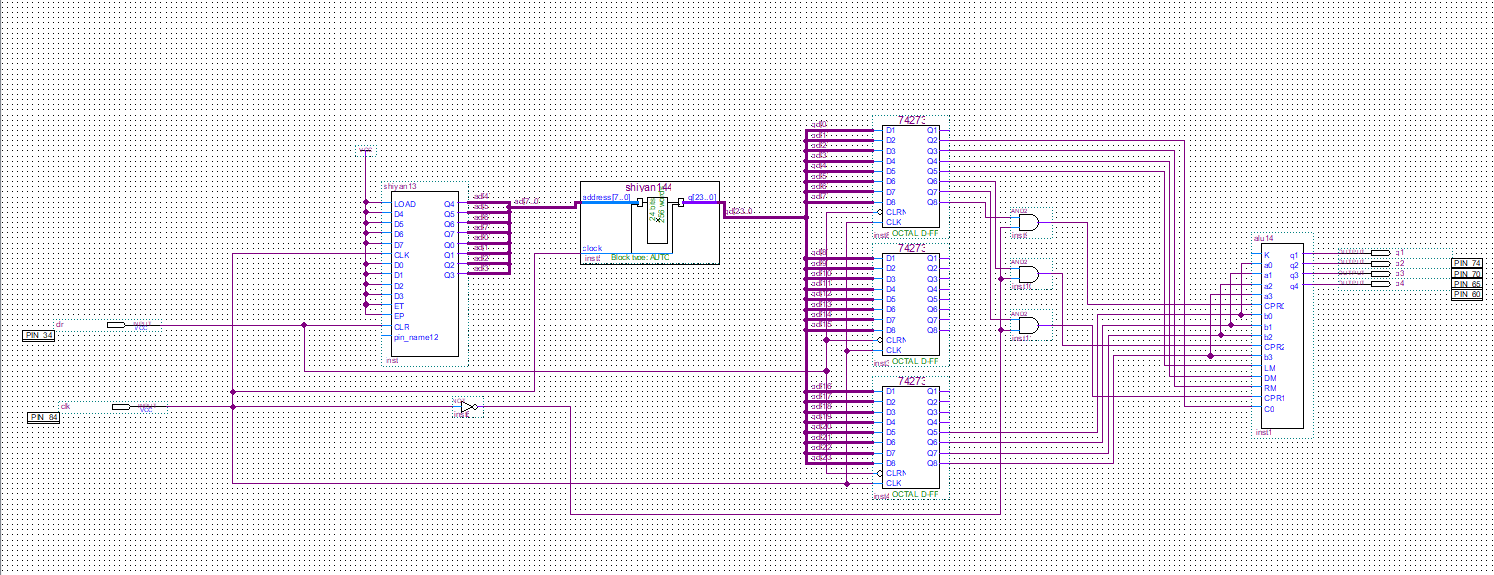

实验原理图:
在这里插入图片描述
