题目

描述

题目描述：设计一个自动贩售机，输入货币有两种，为0.5/1元，饮料价格是1.5/2.5元，要求进行找零，找零只会支付0.5元。

ps:
1、投入的货币会自动经过边沿检测并输出一个在时钟上升沿到1，在下降沿到0的脉冲信号
2、此题忽略出饮料后才能切换饮料的问题

注意rst为低电平复位

信号示意图：

d1 0.5
d2 1
sel 选择饮料
out1 饮料1
out2 饮料2
out3 零钱

在这里插入图片描述

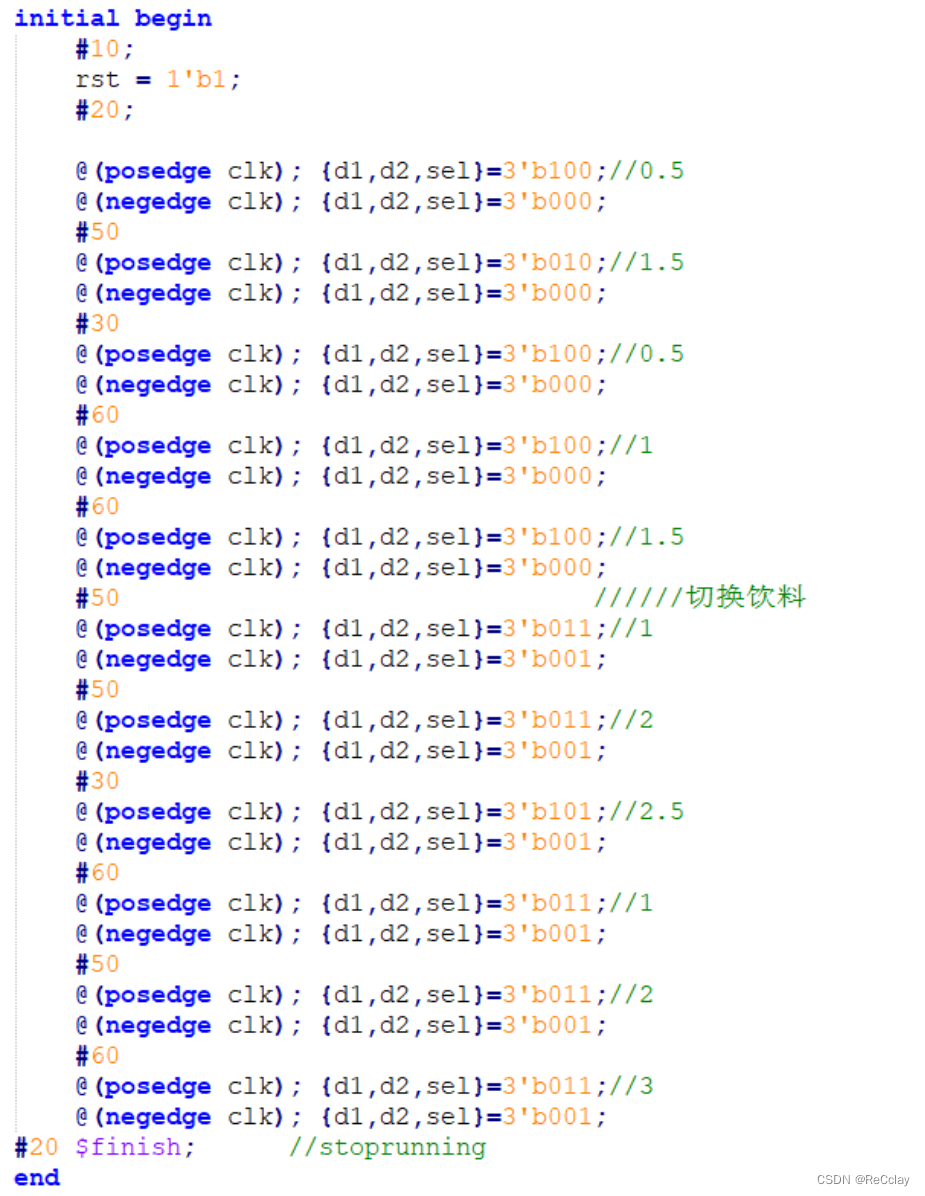

波形示意图：

在这里插入图片描述

输入描述：
输入信号 clk rst d1 d2 sel
类型 wire

输出描述：
