概述
MATLAB/Simulink 对scope信号进行FFT分析方法
本文所用的MATLAB版本为2020a

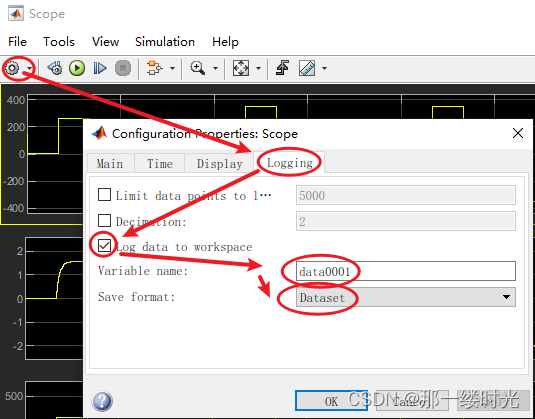

首先,打开示波器,进行初步设置。然后运行仿真。
![在这里插入图片描述](https://file2.kaopuke.com:8081/files_image/2023052801/cc5a2c1d67874fac9257279f07c10fc3.png)

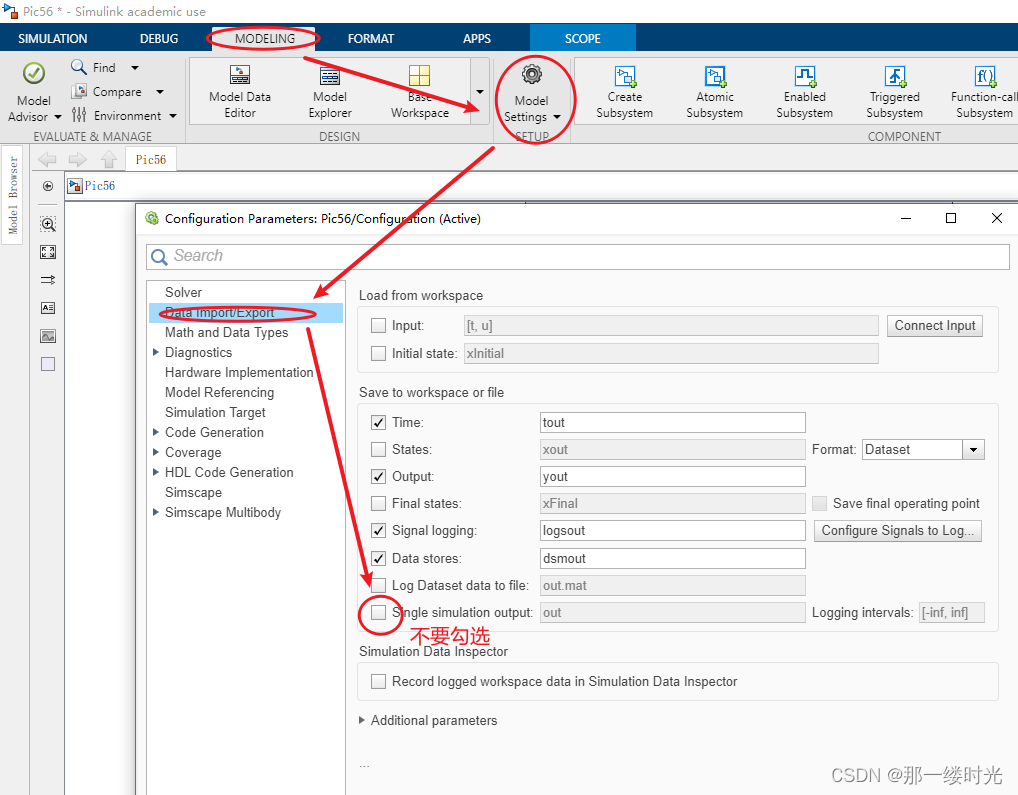

在工作区可以看到有一个名字为data0001的变量,也就是我们scope的数据,如果没有或者只有一个out变量的话,可以通过下面的方式修改设置,然后再次运行仿真。
![在这里插入图片描述](https://file2.kaopuke.com:8081/files_image/2023052801/d6e786b6b2e0423891fd8de1b10bbd69.png)
![在这里插入图片描述](https://file2.kaopuke.com:8081/files_image/2023052801/bd466f7d584a42a08306a63fc78dc692.png)
现在,我们已经将需要进行仿真的数据导出来了,接下来就是进行FFT分析的时候了

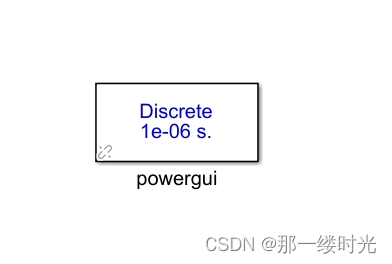

首先,你的simulink仿真里面需要有一个叫做powergui的模块
![在这里插入图片描述](https://file2.kaopuke.com:8081/files_image/2023052801/b9ebdc5a811c43d2a6c60574b417019e.png)

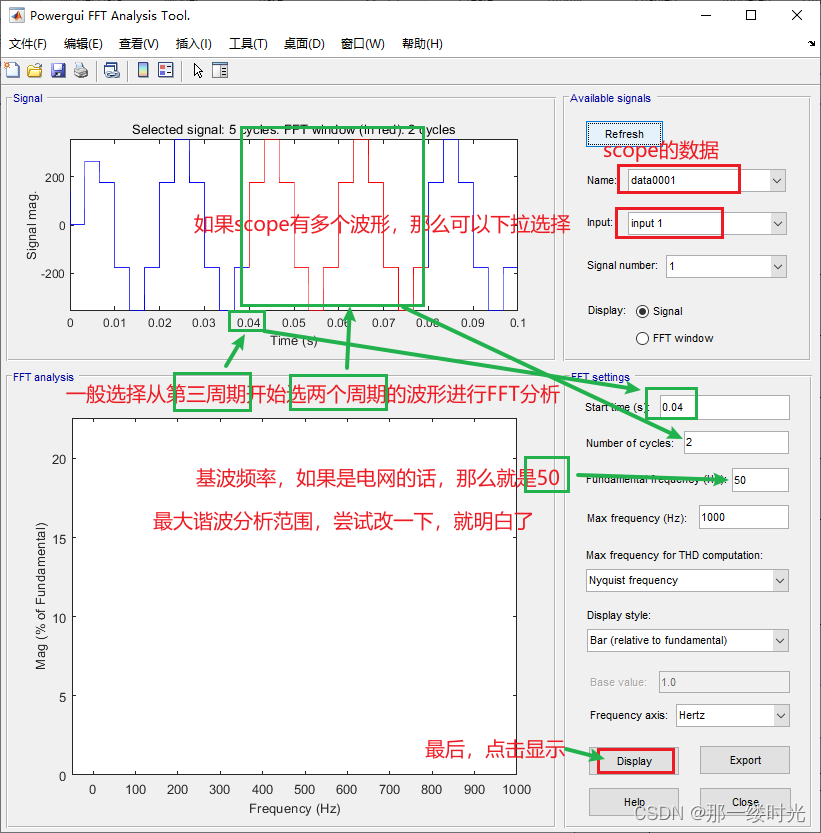

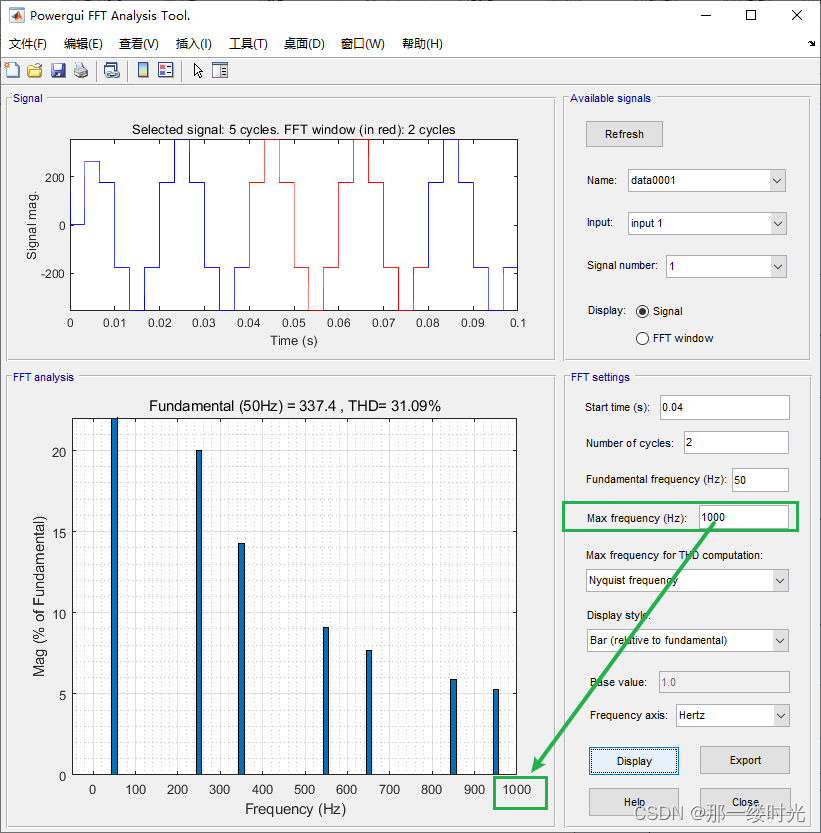

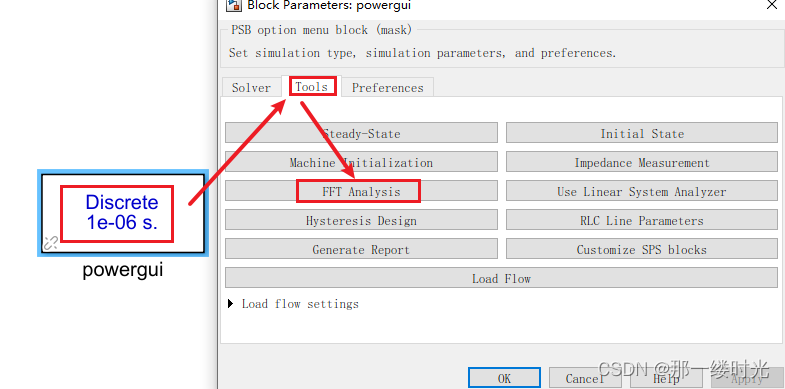

然后双击,进去,按照下面的步骤操作
![在这里插入图片描述](https://file2.kaopuke.com:8081/files_image/2023052801/8c549c3c136748049117f3969cdd9561.png)
![在这里插入图片描述](https://file2.kaopuke.com:8081/files_image/2023052801/337372d40d7d446c9e3d27ea23261710.png)
![在这里插入图片描述](https://file2.kaopuke.com:8081/files_image/2023052801/6d00732ba7da4b84b642cd283cdef5f8.png)

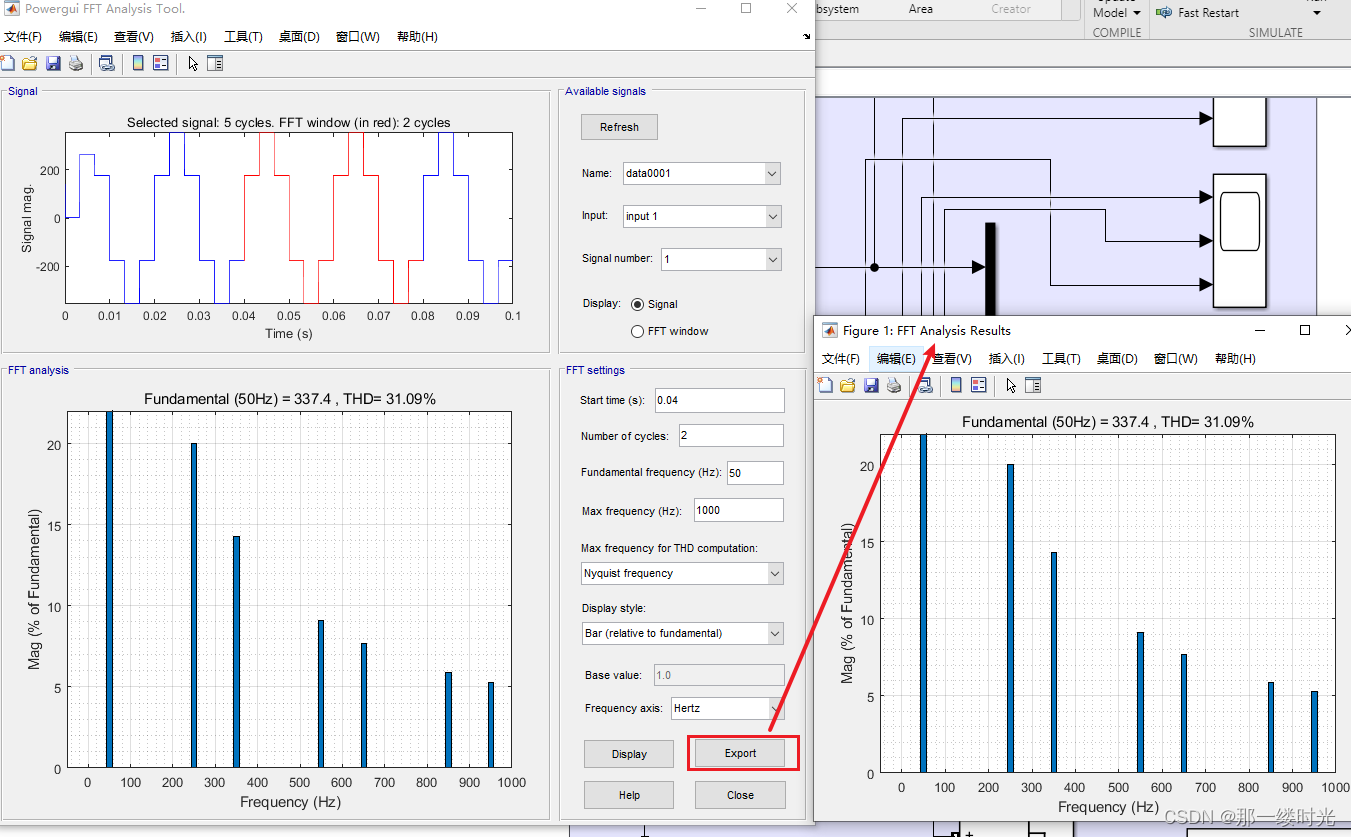

点击Export可以将FFT分析的结果进行导出到Figure,然后在Figure中可以再另存为自己想要保存的格式
![在这里插入图片描述](https://file2.kaopuke.com:8081/files_image/2023052801/d646ad9f0e744d059cef9a3811653607.png)
如果对你有所帮助,可以点个赞鼓励一下。
Thx !
