AMBA Lower Power interface - Q channel

1. introduce

    支持两种channel interface: Q-channel/P-channel

    Q-Channel: 用于简单的 run-stop Quiescence <静默>场景。

     P-Channel:  用于管理复杂的多转换电源场景；

Q-Channel和P-Channel接口具有以下共同特征:

   •控制器管理的设备状态之间的转换。

   •设备可以:

        -指示它必须exit 低功率状态，进入高功能状态。

        -暗示它可能accept进入低功率状态的请求。

  •可选地，设备可以deny状态更改请求。

   •时钟域场景下支持异步接口是可靠的。

区别：

Q-channel静默场景的切换是必须先到一个common operable running state。

P-Channel场景的切换是不需要向Q-channel一样的

2. Q-Channel

• Device activity indication

       QACTIVE：

        high – device 正常工作；

        Low – 可以接受 quiescence request，但不代表他已经进入了quiesence.

        同时，如果device自己拉不起来qactive，那就有可能进入quiescence之后无法唤醒，所以需要system层面上有唤醒的信号，使device wake up.

• Handshake mechanism

      保证device quiescence和安全的状态转换；

1. Quiescence request signal – QREQn
2. Acknowledgement signals pair -  QACCEPTn和 QDENY.  rsp回device表明接受和deny request，每次握手保证只有一个改变<gray码性质，在CDC check时，可以ignore>。确保异步边界时可以安全转换。
3. QACCEPTn, QDENY和QREQn都必须保证来源是register输出的。

       时序图：

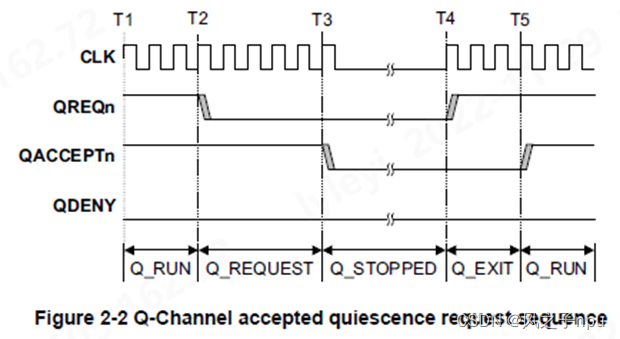

    Accepted Quiescence request：

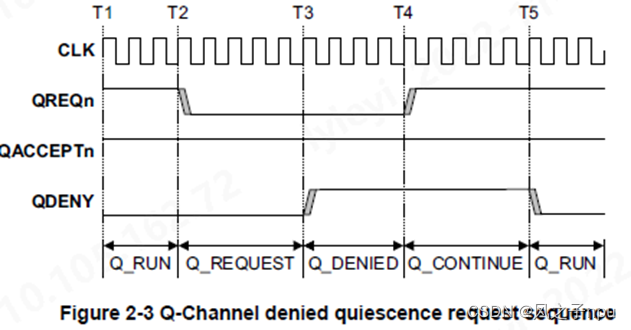

    Denied quiescence request

Device reset

reset信号要求：QACCEPTn and QDENY must be low. Qactive[LY1]  can low or high

 握手逻辑的FSM：

注意只有符合状态机的场景下的信号状态变化被允许，比如：QACCEPTn from high to low仅发生在QREQn和QDENY 都为low; QACCEPTn from low to high仅发生在QREQn为high， Qdeny 为low；

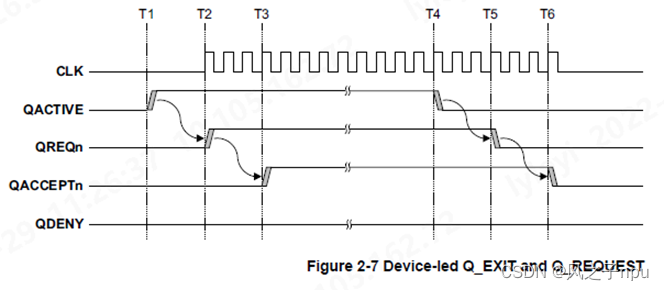

control 策略和QACTIVE

控制器在操作QREQn变化时，不需要考虑QACTIVE，但是实际上，可以有一些有用的策略在使用QACTIVE。

在Q_STOPPED下，用拉起QACTIVE刺激控制器退出该状态，并且控制器会通过拉起QREQn来退出quiesence。

Q_RUN下，可以拉低QACTIVE来作为启动quiesence的表征，但是实际静默还是以控制器之后什么时候拉低QREQn来作为标准；
