SOC芯片的功耗管理策略

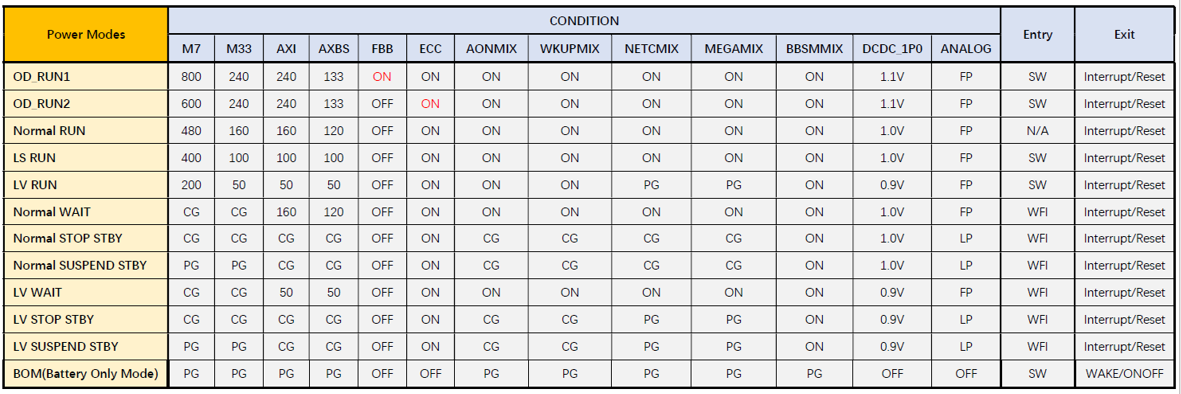

SOC芯片的功耗模式(power mode)如下表所示，其本质上是电压和时钟控制的组合，按照CPU是否进入sleep模式可以分为两大类。

CPU不进入sleep模式的功耗模式

SOC芯片在完成boot后，功耗模式默认选择Normal RUN，在user case中可以根据需要将功耗模式通过软件的方式配置成OD_RUN1/OD_RUN2/LS_RUN/LV_RUN。

CPU进入sleep模式的功耗模式

为了降低功耗，CPU执行完当前任务，且没有后续任务需要执行时，CPU将通过WFI指令进入sleep模式，如果有新的任务需要CPU来执行，将通过中断来唤醒CPU，CPU在被唤醒后，跳转执行中断服务程序，中断服务程序执行完成后，CPU通过WFI指令再次进入sleep模式，如此不断循环，CPU只是在中断服务程序中执行任务。但是，在SOC芯片的功能验证中，只是为了验证CPU能正常进入sleep模式，且可以被唤醒，因此在user case中，只是CPU进入sleep模式然后被唤醒。

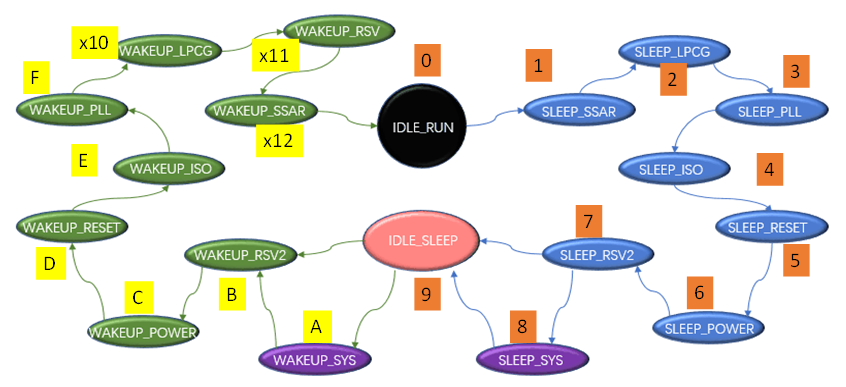

CPU可以通过WFI指令进入sleep模式和deep sleep模式，至于sleep模式还是deep sleep模式，是通过CPU的寄存器控制的，当CPU进入sleep模式时，CPU拉高SLEEPING信号，当CPU进入deep sleep模式时，CPU拉高SLEEPING和DEEPSLEEP信号。CPU只有sleep和deep sleep两种low power模式，而整个SOC芯片有wait、stop和suspend三种low power模式。当CPU进入low power模式后，全局功耗控制器是整个SOC芯片的控制核心，当SOC芯片进入wait模式时，CPU输出的SLEEPING信号被送给全局功耗控制器，在SLEEPING信号的作用下，全局功耗控制器开始执行sleep sequence，下图中的0~9是sleep sequence的状态机，在每个状态，全局功耗控制器通过握手信号(request-done)与相应模块进行交互，比如在SLEEP_LPCG状态，全局功耗控制器向时钟控制模块发送request信号，时钟控制模块在关闭IP模块的时钟后向全局功耗控制模块发送done信号，在接收到时钟控制模块发送来的done信号后，状态机跳转到SLEEP_PLL状态。
