【参考文献：Xuan A N, Negra R. Design of concurrent multiband biasing networks for multiband RF power amplifiers[C]//2012 42nd European Microwave Conference. IEEE, 2012: 1-4.】

规定f1 > f2 > ··· > fi ，开路微带线的特性阻抗为Z1，馈电微带的特性阻抗为Z0。开路微带线为相应频率下的1/4波长线，一般特性阻抗较高，利于减小偏置网络尺寸。

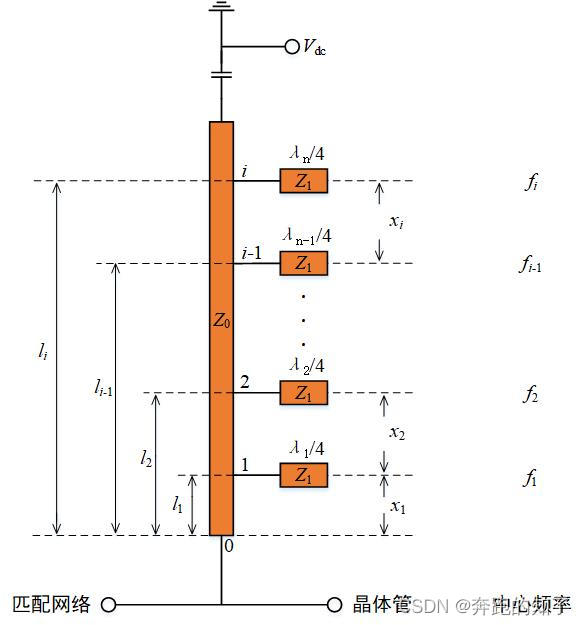

图1所示，在频率f1处，开路微带线为频率f1的1/4波长线，在点1处产生短路，长度为l1的馈电微带将点1处的短路转化点0处的开路。同理，其余频点的偏置微带设计与之类似，由于点1处产生短路，不会影响其他频点的设计。

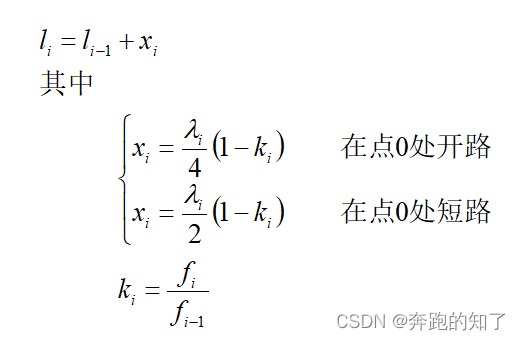

详细计算公式如下：

ADS设计实例

这里以一个1.8GHz、2.2GHz、2.6GHz的三频偏置网络的ADS仿真设计实例进行论证

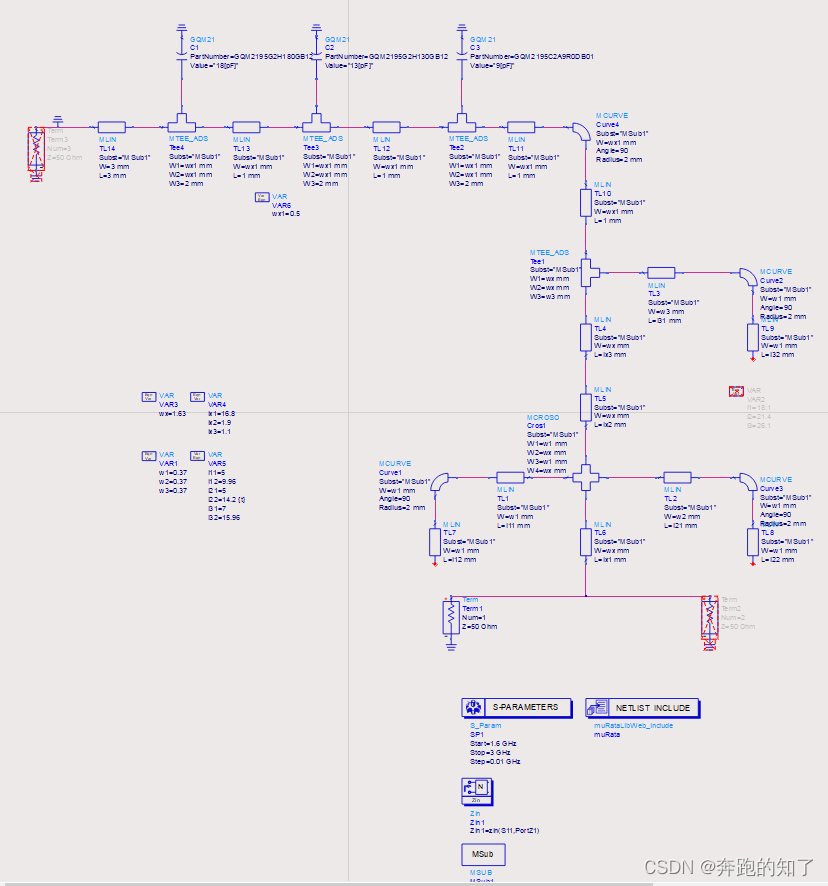

根据上式计算各微带线的长度，搭建原理图如下

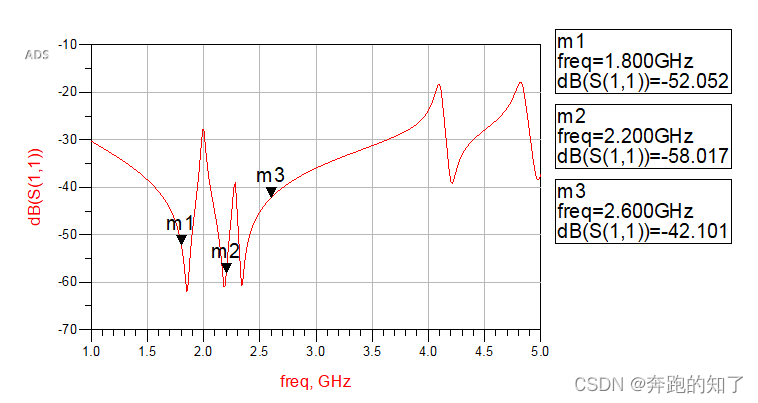

仿真结果

可以看到，在1.8GHz、2.2GHz和2.6GHz处，S11均在-30dB以下。将端口2和端口3失效，加入接地点，查看1端口阻抗，搭建原理图如下：

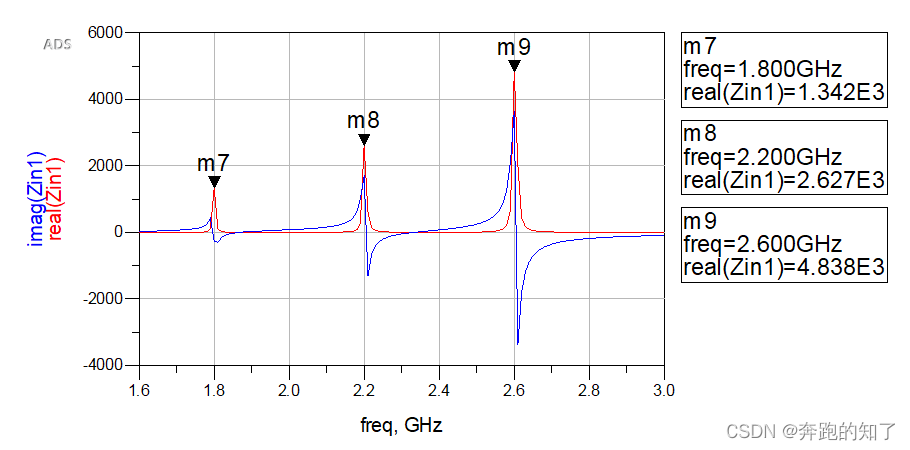

仿真结果

可以看出，在设计的三个频点处的端口阻抗都呈现出无穷大，符合设计要求。

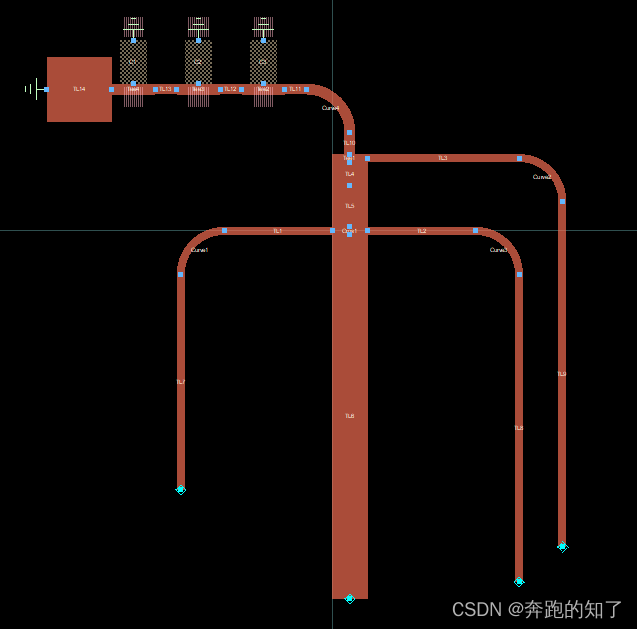

Layout版图演示

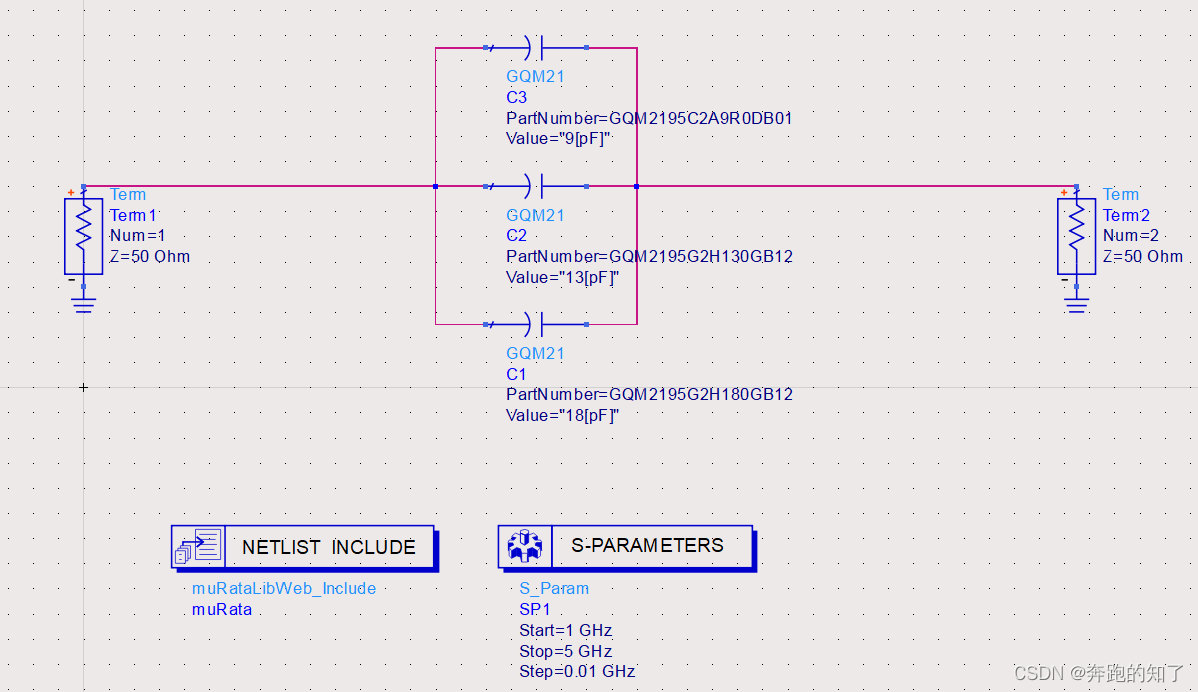

三个接地电容为村田电容，分别为三个频点处的旁路电容，旁路电容仿真：

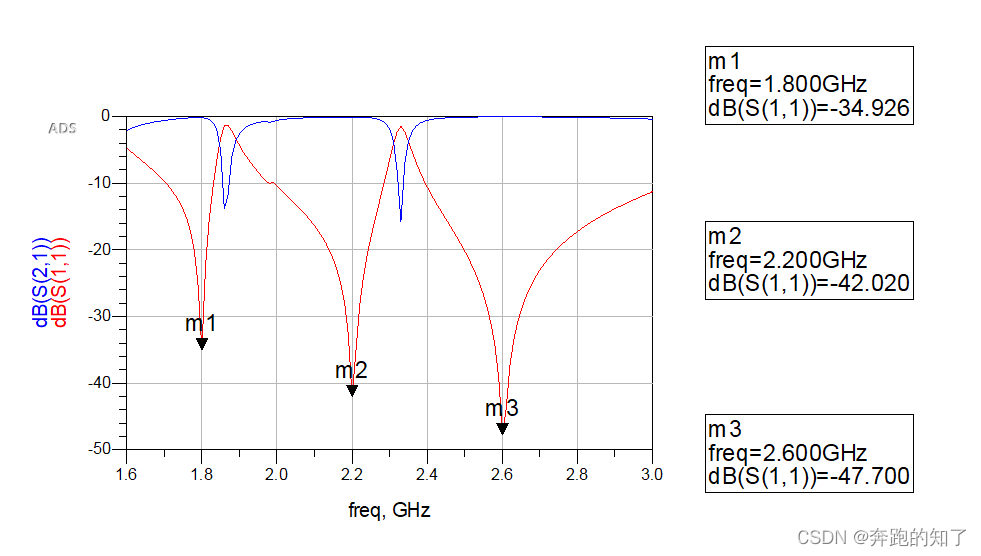

仿真结果

如有不足之处，欢迎批评指正，或私信相互交流功放设计经验。
