HSRP配置实验

HSRP配置实验:

要求：

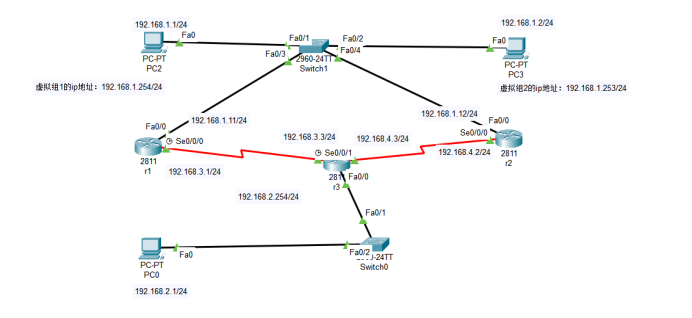

创建两个虚拟组，在路由器r1上配置HSRP，使它成为虚拟组1的Active路由器，同时成为虚拟组2的Standby路由器；在路由器r2上配置HSRP，使它成为虚拟组2的Active路由器，同时成为虚拟组1的Standby路由器

路由器r1：

Router>

Router>en

Router#conf t

Router(config)#no ip domain-lookup //关闭域名解析

Router(config)#line con 0

Router(config-line)#logging synchronous //启动光标同步

Router(config-line)#exit

Router(config)#hostname r1 //更改名字

r1(config)#int f0/0

r1(config-if)#ip add 192.168.1.11 255.255.255.0

r1(config-if)#no sh

r1(config-if)#exit

r1(config)#int s0/0/0

r1(config-if)#ip add 192.168.3.1 255.255.255.0

r1(config-if)#encapsulation hdlc //启用hdlc协议（一种数据链路层协议）

r1(config-if)#no sh

r1(config-if)#exit

r1(config)#router rip  //启用rip路由协议

r1(config-router)#network 192.168.1.0

r1(config-router)#network 192.168.3.0

r1(config-router)#exit

r1(config)#int f0/0

r1(config-if)#standby 1 ip 192.168.1.254 //虚拟组1的ip地址

r1(config-if)#standby 1 priority 105 //配置优先级，越大越优，默认是100

r1(config-if)#standby 1 preempt  //开启抢占功能

r1(config-if)#standby 1 track s0/0 //配置跟踪

r1(config-if)#standby 2 ip 192.168.1.253 //虚拟组2 的IP地址

r1(config-if)#standby 2 preemp //开启抢占功能

路由器r2：

Router>en

Router#conf t

Router(config)#no ip domain-lookup //关闭域名解析

Router(config)#line con 0

Router(config-line)#logging synchronous //启动光标同步

Router(config-line)#exit

Router(config)#hostname r2//更改名字

r2(config)#int f0/0

r2(config-if)#ip add 192.168.1.12 255.255.255.0

r2(config-if)#no sh

r2(config-if)#exit

r2(config)#int s0/0/0

r2(config-if)#ip add 192.168.4.2 255.255.255.0

r2(config-if)#encapsulation hdlc //启用hdlc协议（一种数据链路层协议）

r2(config-if)#no sh

r2(config-if)#exit

r2(config)#router rip//启用rip路由协议

r2(config-router)#network 192.168.1.0

r2(config-router)#network 192.168.4.0

r2(config-router)#exit

r2(config)#int f0/0

r2(config-if)#standby 1 ip 192.168.1.254//虚拟组1的ip地址

r2(config-if)#standby 1 preempt //开启抢占功能

r2(config-if)#standby 2 ip 192.168.1.253 //虚拟组2 的IP地址

r2(config-if)#standby 2 priority 105 //配置优先级，越大越优，默认是100

r2(config-if)#standby 2 preempt //开启抢占功能

r2(config-if)#standby 2 track s0/0/0 //配置跟踪

r2(config-if)#

路由器r3：

Router>en

Router#conf t

Router(config)#no ip domain-lookup //关闭域名解析

Router(config)#line con 0

Router(config-line)#logging synchronous

Router(config-line)#exit

Router(config)#hostname r3

r3(config)#int f0/0

r3(config-if)#ip add 192.168.2.254 255.255.255.0

r3(config-if)#no sh

r3(config-if)#exit

r3(config)#int s0/0/0

r3(config-if)#ip add 192.168.3.3 255.255.255.0

r3(config-if)#no sh

r3(config-if)#exit

r3(config)#int s0/0/1

r3(config-if)#ip add 192.168.4.3 255.255.255.0

r3(config-if)#no sh

r3(config-if)#exit

r3(config)#router rip//启用rip路由协议

r3(config-router)#network 192.168.2.0

r3(config-router)#network 192.168.3.0

r3(config-router)#network 192.168.4.0

r3(config-router)#

测试:

可以用命令 ping -t 一直抓包测试结果。

如果觉得对你有帮助的可以点个赞支持一下！！！
