概述

路由备份的技术
- 浮动路由
- 负载均衡
- 递归路由
- HSRP（热备份路由协议）
HSRP( Hot Standby Router Protocol )
- 利用HSRP,一组路由器(同一个LAN中的接口)协同工作,但只有一个处于 Active状态。在一个HSRP组内的多个路由器共用一个虚拟的IP地址,该地址被作为局域网内所有主机的缺省网关地址。
- HSRP决定哪个路由器被激活,该被激活的路由器负责接收发过来的数据包并进行路由。以及相应PC对于其网关的ARP请求
- 备份路由器侦听 active路由器的状态,并准备随时接替 Active route的工作
HSRP 消息
- HSRP消息: 用于决定和维护组内的路由器角色
- 封装在UDP数据包中，使用UDP端口号1985
- Hello数据包使用的组播地址224.0.0.2; 生存时间ttl值为1
HSRP 状态
- 初始状态<Initial>（接口up或配置改变时）
- 学习状态<Learn> （相互发送HELLO包）
- 倾听状态<Listen> （听其他别的路由器）
- 发言状态<Speak> （告诉其他路由器，自己的优先级）
- 备份状态<Standby> （低的优先级，变成备份路由器）
- 活跃状态<Active> （最高的优先级，变成活跃路由器）
HSRP 计时器
- Hello间隔（hello interval）
  - 发送hello数据包的时间间隔默认3s
  - 可配置1-255
- 保持时间（hold time）
  - HSRP组内的HSRP路由器在声明活跃路由器发生故障之前等待的时间默认10s
  - 最少是hello时间的3倍
HSRP 端口跟踪
配置跟踪track，跟踪外网端口状态，但外网down掉，则自降优先级
端口跟踪使HSRP组内路由器的优先级，可以基于路由器接口的可用性而自动进行调整
如果路由器上一个被跟踪接口变为不可用，路由器的HSRP优先级将被降低
一般是用在双路由器双线路出口的情况
概念性的知识点
HSRP路由器
- 活跃路由器（ Active ）
  - 转发发送到虚拟路由器的数据包
- 备份路由器（ Standby ）
  - 监视HSRP组的运行状态（活跃DOWN掉，迅速承担转发数据包的责任）
- 虚拟路由器
  - 向终端用户代表一台可以连续工作的路由
- 选举依据
  - HSRP接口优先级和接口IP地址（比大小）
- HSRP组
  - 由多个HSRP路由器组成，属于同一HSRP组的HSRP路由器互相交换信息，每一组由一个组ID进行标识
- 虚拟IP地址，MAC地址
  - 用于标识虚拟的路由器，该地址就是用户的默认网关
  - MAC地址为虚拟的

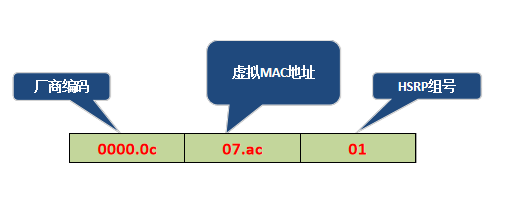

HSRP 虚拟MAC地址
HSRP 配置步骤
- 配置一个接口加入HSRP备份组
- 配置HSRP优先级
- 配置HSRP占先权
- 配置HELLO消息计时器
- 配置HSRP端口跟踪
- 显示HSRP的状态
配置
在接口模式下配置端口跟踪
routerA(config-if)#standby group-number track type number interface-priority
group-number : HSRP组号, 缺省为0
Type : 被跟踪端口的类型
Number : 被跟踪端口的接口号
Interface-priority : 当接口失效时, 路由器的HSRP优先级将被降低的数值。当接口变为可用时，路由器的优先级将被增加上该数值。缺省为10
显示HSRP路由器的状态
router#show standby type-number group brief
type-number : 要显示的目标接口类型和序号
Group : 要显示的接口所隶属的HSRP组
Brief : 每个备份组总结显示一行输出
配置命令
思科
配置路由器为HSRP的成员，使用接口配置命令
- router(config-if)#standby group-number ip virtual-ip-address
- standy 1 ip 10.1.1.254(虚拟路由器的IP)
配置HSRP的优先级
- router(config-if)#standby group-numbery priority priority-value
- stand 1 priority 120 (设置组1 的优先级为120)
占先权 -原活跃路由器可从优先级较低的新活跃路由器手中重新取回转发权
- router(config-if)#standby group-number preempt
- standby 1 preempt (设置组1 占先权)
设置占先权延迟时间<默认立即占先>
未设置占先权延迟时间组1 获取占先权后是无法立即通讯的如果使用rip协议是需要30秒的时间来收敛 OSPF需要时间来收敛的
未设置占先权延迟时间，用户就会有30秒无法联网的时间对用户不透明，所以设置占先权延迟时间保证用户可以不间断的联网
- router(config-if)#standby group-number preempt delay minimum x
- standby 1 preempt delay minimum 30 (设置30秒的占先权延迟时间)
使用路由器接口命令设置HSRP计时器
- router(config-if)#standby group-number hello-interval holdtime
- standy 1 times 3
- hello时间缺省是3秒可配置1-255
- 保持时间最少是hello时间的3倍缺省的保持时间是10 秒
HSRP-端口跟踪
- 在接口模式下配置端口跟踪
- routerA(config-if)#standby group-number track type number interface-priority
- standby1 track f 0/0 50 在接口上跟踪 f 0/0 f0/0 接口关闭后，路由器的优先机将减少 50 缺省是10
显示HSRP路由器的状态
- router#show standby type-number group brief
- show standby 1 br
- 或 show standby br
