概述
一、
1、首先，需要对HSRP要有所了解
热备份路由协议HSRP(Hot Standby Router Protocol),他是Cisco平台所特有的一种技术，他确保了网络边缘设备或者接入链路出现故障时，用户通信能迅速并透明的恢复，并为ip网络提供冗余性。
热备份路由协议为ip网络提供了容错和增强的路由选择功能。通过使用一个
虚拟ip和
虚拟mac地址，LAN网段上的两台或者多台路由器可以作为一台“虚拟”路由器而对外提供服务。
2、中有一个比较重要的东西虚拟MAC地址
有三部分组成
| 0000.0c | 07.ac | 2f |
其中第一部分：0000.0c是厂商编码，在这里说明他是一台Cisco设备
第二部分:07.ac是虚拟MAC地址
第三部分：2f是HSRP的组号，组的标号，用16进制表示，在这里指的是组号是47
3、HSRP的状态
HSRP配置的路由器共有6种状态
初始状态
学习状态
监听状态（对于其他路由器进行监听）
发言状态
备份状态（对于备份路由器而言，在一个组中只有一台备份路由器）
活跃状态（对于活跃路由器而言，在一个组中有且只有一台活跃路由器）
二：配置HSRP
一般有以下几个步骤：
1、配置一个端口参加HSRP备份组
2、分配HSRP备份优先级
3、配置HSRP备份占先权
4、配置hello信息计时器（一般保持默认）
5、配置HSRP端口跟踪
6、显示HSRP的状态
三：实验环境的介绍：
随着公司业务的发展，公司对互联网的要求也越来越高。因此公司决定采用冗余的路由器并申请了2条连接到互联网的链路以保障到互联网访问时畅通。因此就需要实施出口理由设备和出口链路的冗余备份。
此次试验模拟实际的网络环境，两台路由器分别为两个子网提供访问外部网络的出口。（两个子网分别为对方的外部网络）并用HSRP实现设备级的冗余级保障网络的畅通。

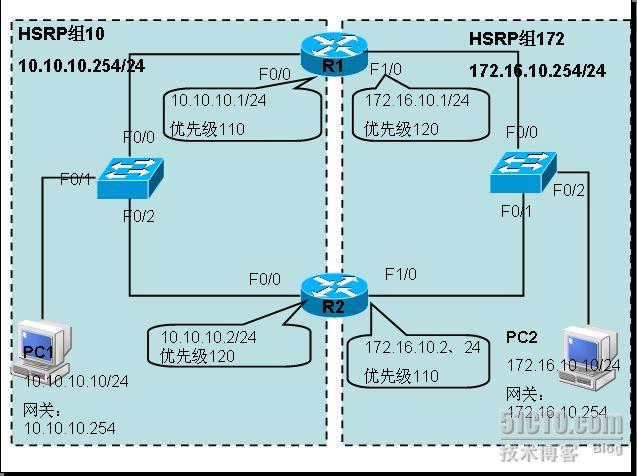

如下图所示：
1、路由器配置为HSRP的成员
进入接口模式
standby group-name ip virtual-ip-address
2、配置优先级
进入接口模式
standby group-name priority priority-value
（默认优先级为100）
3、设置占先权
进入接口模式
standby group-name preempt
4、配置HSRP的端口跟踪
进入接口模式
standby group-name track type number Internetace-priority
5、检查HSRP的状态
在特权模式下
show standby type-number group brief
四：那么，终于到本次试验的配置
1、路由器R1的配置

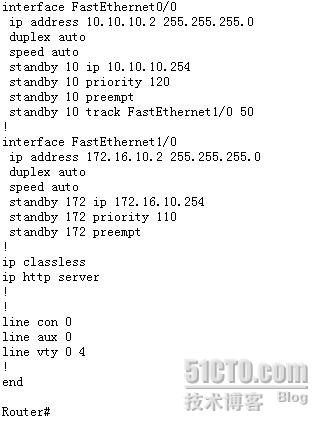

2、路由器R2的配置

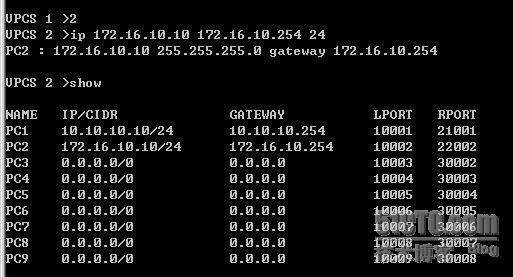

3、pc的配置
到此所有的网段都能通信
为了验证效果
4、将路由器R1上的f0/0上的端口断开
断开前后的效果如下
（1)断开前pc1到pc2的路径是
断开后pc1到pc2的路径是
没有变化
（2）断开前pc2到pc1的路径是
断开后pc2到pc1的路径是
发生了变化
