示波器简易使用

示波器型号：Tektronix TBS1104

目标：能简单的使用示波器捕获连续波形和单次触发的波形

开机操作顺序：

1、自动设置Autoset：  (控制面板右上角)

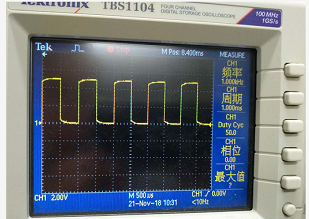

@CH1 自检：地线接在示波器屏幕下方的地线铁钩上，探头接在其上方的另一个铁钩。

如果探头正常的话会显示规则的方波，5V@1Khz。

2、菜单键 Measure : (控制面板第一排)

用来打开要测量的通道的项目，可以选择电平、平均值、周期、频率、峰峰值、占空比等。

打开以后测试到了波形，示波器会自动计算并显示在屏幕右侧。

3、通道选择： CH1 --MENU (控制板--垂直区域第一列中间小按钮)

（1）屏幕 右边菜单显示

耦合 ： 直流

带宽限制  ：关 100M HZ

伏/格   粗调

反相： 关闭

探头：  10X

反相： 关闭

@按默认配置不去修改

（2）显示波形坐标纵轴--调节电压显示：

控制位置：在控制面板的"垂直位置"总共4个通道，每通道包含两旋钮和一个菜单menu按钮

屏幕显示：屏幕最下方左边（ CH1 2.00v == 当前通道和每格子的电压）

1】位置 旋钮： 位于在面板通道最上方，控制显示屏的最高基准线，调节它可使得 整个波形上下移动。

2】menu按键：开关每个通道

2】伏/格 旋钮：就是调节垂直方向的每一格子的刻度 V/格，调节它会使得波形上下拉伸。

（3）显示波形坐标横轴--调节时间周期显示：

控制位置：在控制面板的"水平位置"

屏幕显示：屏幕最下方中间 ( M 500us == 每格表示时间)

1】位置 旋钮： 用来控制显示屏的侧方基准线，调节它可使得 整个波形左右移动。

2】 horiz 按键：默认

2】 伏/格：调节水平方向的每一格子的刻度s/格，调节它可使得波形左右拉伸。

4、捕捉连续波形

run/stop(控制面板右上角)

5、捕捉单次脉冲：

控制面板的 触发功能模块。

【1】trig menu==》 如下设置：

类型=边沿

信源=CH1

斜率=上升

触发方式=正常

耦合==直流

【2】要调节旁边的“电平” 旋钮，设定触发的电平值，信号电平 达到设定值才会触发捕捉。

【3】点击“auto set” 按钮，下方的“单次”按钮，开始进行触发捕捉。

准备状态是 ready，捕捉到波形 是 complete。

【4】退出单次触发，点击==auto set
