采样率

通道带宽

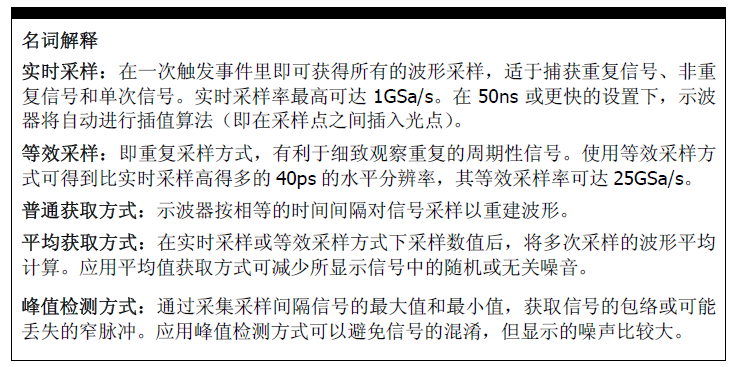

实时采样率

等效采样率（等效时间采样）

使用等效时间采样模式必须满足两个前提条件：
波形必须是重复的；必须能稳定触发。
最高等效采样率的大小是根据示波器显示器的分辨率和最快时基来确定。1ms/div是比1ns/div慢的时基，时基档位越慢，则总采集时间越长。

顺序采样

随机重复采样

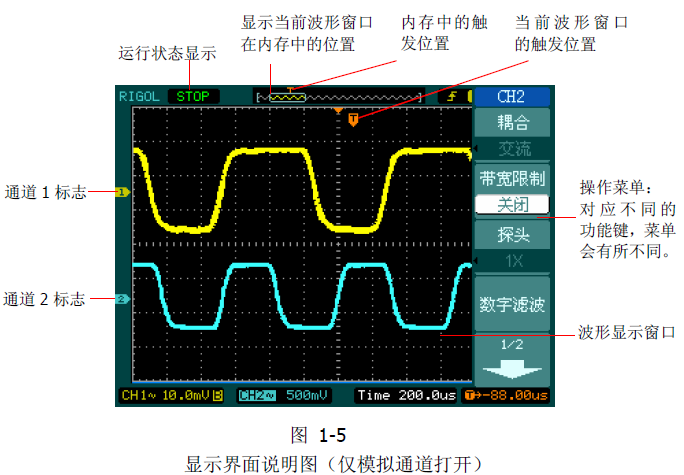

RIGOL-DS1000E, DS1000D系列数字示波器用户手册

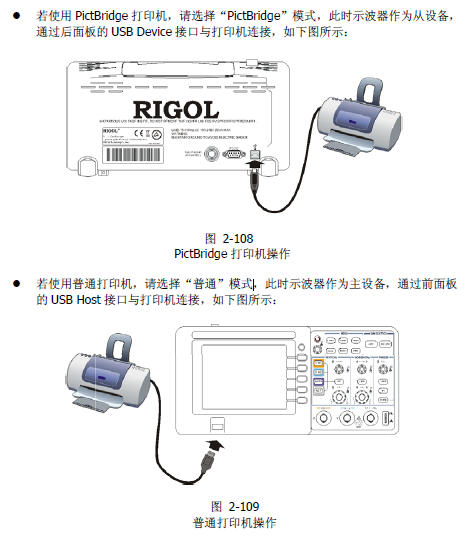

USB Device 示波器为从设备，与主设备相互通信，接受主设备的控制。
USB Host 示波器作为主设备，与从设备相互通信，控制从设备工作。

存储深度

示波器你了解多少？存储深度是什么？

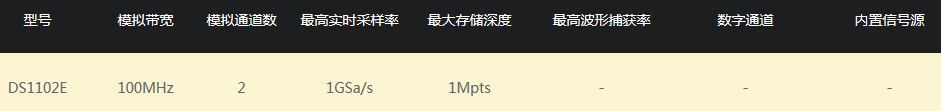

示波器参数

• 100MHz
  10us一个数据点。
• 存储深度 1Mpts
  $存储深度=实时采样率\times 波形时长$
  存储深度越大意味着可以在更长时间内保持高采样。
  最大采样率对应最小时基。



用户界面自动刷新，设置时选中某个窗口，重新连接后，点该窗口的Refresh，开始以固定的间隔刷新该窗口。

官网下载
上位机软件控制示波器

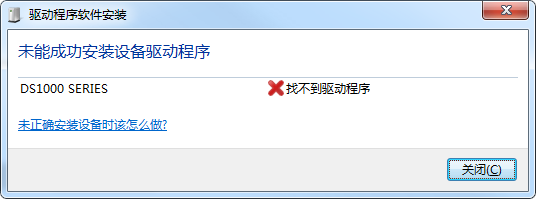

解决：找驱动一直未找到，试着装Ultra Sigma，装上之后，问题解决了。

• NI-VISA^TM驱动程序
  PC系统必须装载NI-VISA™驱动程序，Ultrascope 光盘附带NI-VISA™驱动。欲下载最新的VISA驱动或查看VISA信息，请登录www.ni.com

垂直控制

水平控制

触发控制

运行控制

看不到的电信号转换为看得到的图像（电信号幅度随时间变化的波形曲线）。
电压、电流、频率、相位差。
人体相当于导体（具有电阻），人体具有感应电压（人体和磁场相对运动）。
首要问题：哪个是需要的信号，要显示哪个波形。触发准位（level上、下范围内）解决。
时间
主时基。
频率。示波器采样频率高则存储大；信号频率低甚至是直流信号，则示波器可用低频率采样。
探棒衰减。测量大信号时，对信号进行缩小。
反相。

上位机软件Ultrascope的使用

Ultrascope控制示波器
Ultrascope下载数据
