维修普源DS1102E示波器 24位脉冲编码器

最近买了个二手普源示波器，勉强能应付自己在家中玩些简单的测试，有时对测得波形缩放观察，感觉要旋转编码器好几下，才有反应。于是决定买编码器更换，方便以后的使用操作。

由于以前没有维修过示波器，所以编码器的型号规格不清楚。还好，有前辈在网上发的相关消息，以及在淘宝卖家再三确认，决定买EC12 24脉冲 5脚 带开关的编码器。

一、维修前的准备
1、工具 镊子、电烙铁、焊锡线、扳手等

2、找个与大地接触良好的金属，放放自己身上的静电，不要在拆示波器或维修过程中，把芯片打坏了或不良了，那就亏大了。

二、拆解示波器
1、面板的旋钮帽、顶部的电源按钮开关都得取下，动作要轻些，不要帽子没有取下，面膜都整烂了，影响了美观。


2、拆后盖，有很多朋友都说不好取，老是有地方卡着卡着。

将示波器的把手稍微拉开个角度，可以看到两颗螺丝。

示波器底部两个螺丝，还有这两个垫脚也要拆，不拆可能会出现打不开后盖的原因。

完成上面操作，手扶着后盖往电源插座一侧用力就能拆下后盖。

3、拆屏蔽盖和前面板
屏蔽盖需用小一字螺丝刀，慢慢撬开，这个轻松，它是靠叉子扣住的。

拆前面板
下图左侧上下螺丝两颗

下图右侧上下侧螺丝两颗

完成上面的操作，大家想该取下前面板了吧！可怎么也拿不下。问题在哪，还得继续往下走。

电源板下还有一颗螺丝，咋办，马上拆电源板！

挪开电源板，还真有这么一颗螺丝。呵呵！

三、更换24脉冲编码器
1、拆按键和编码器电路板

2、取不能用的编码器

这功夫了得，每个焊孔的锡，取得干干净净的，铜皮丝毫未受损。

3、焊编码器

由于电路板上的编码器与新的有些区别，保险起见，还是用卡尺测量一下长度，以免影响安装。

长度相差少许，准备还原，看看波形是否能正常调节。

四、波形调节测试

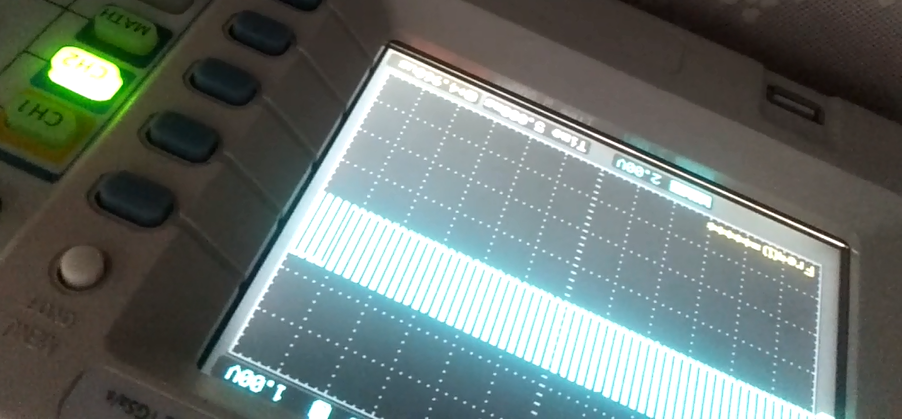

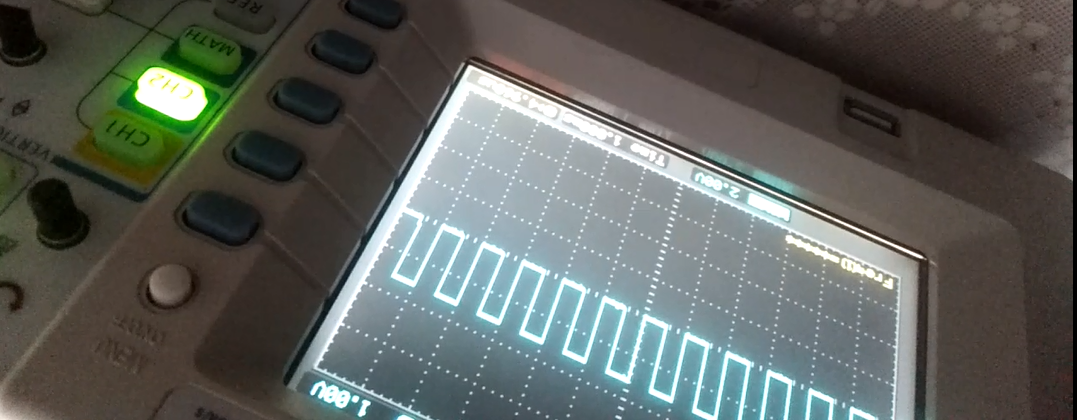

视频不知怎么上传，所以截屏了。已正常使用了，算是大功告成！
