1> 参数说明

1.1> 带宽

示波器可测信号，最高频率， 如【100MHz】

1.2> 采样率

Sa/s -> Sample / s : 每秒对输入信号采样次数，如1G Sa/s， 1S采集1000 000 000（10亿）个数据点；

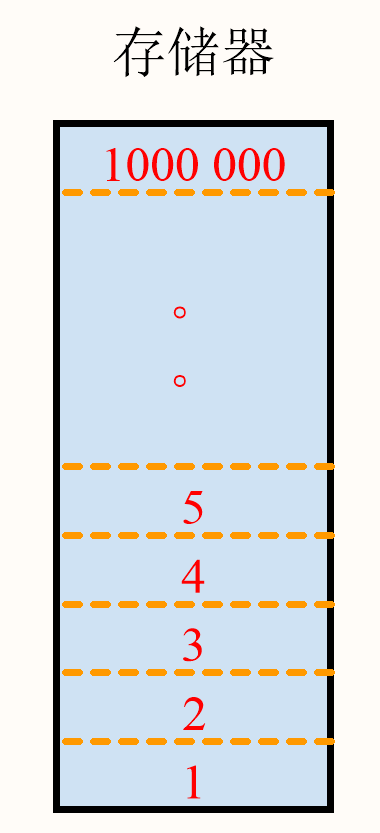

1.3> 存储深度

pts-> points, 可以存储的数据点个数， 1M pts， 就是1000 000个数据； // 此时不用关心数据位宽????

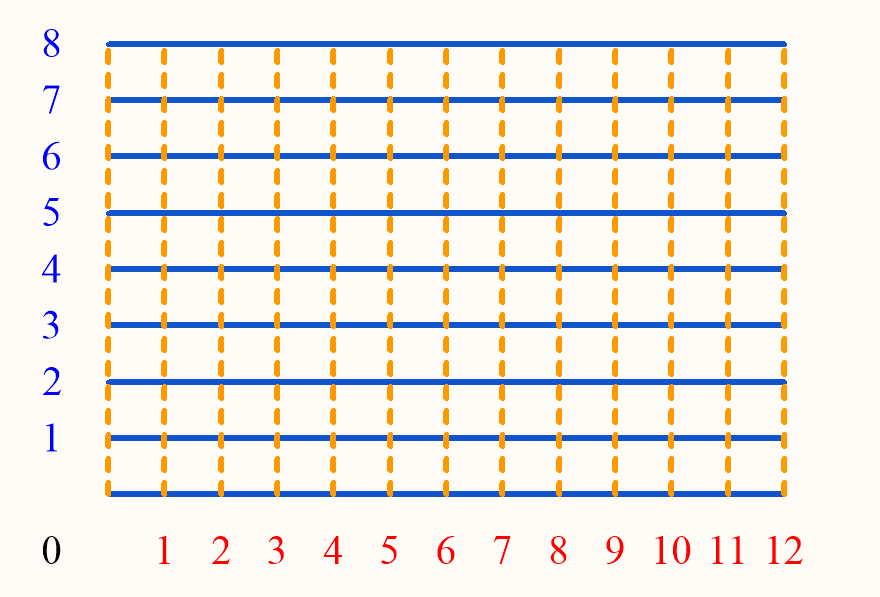

存储深度 = 采样率 * 采样时间； // 采样时间 = 每格时间 * 12格
1Mpts = 1G Sa/s * 0.001S， 当采样频率为1G Sa/s，只能存储1ms的波形；

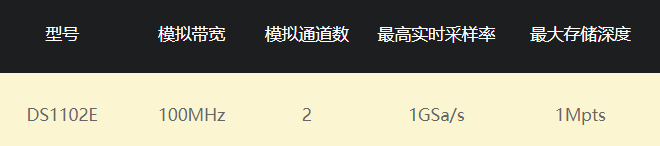

1.4> 技术规格

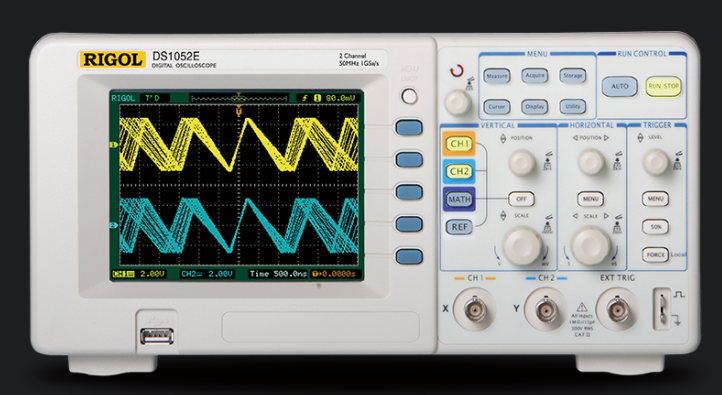

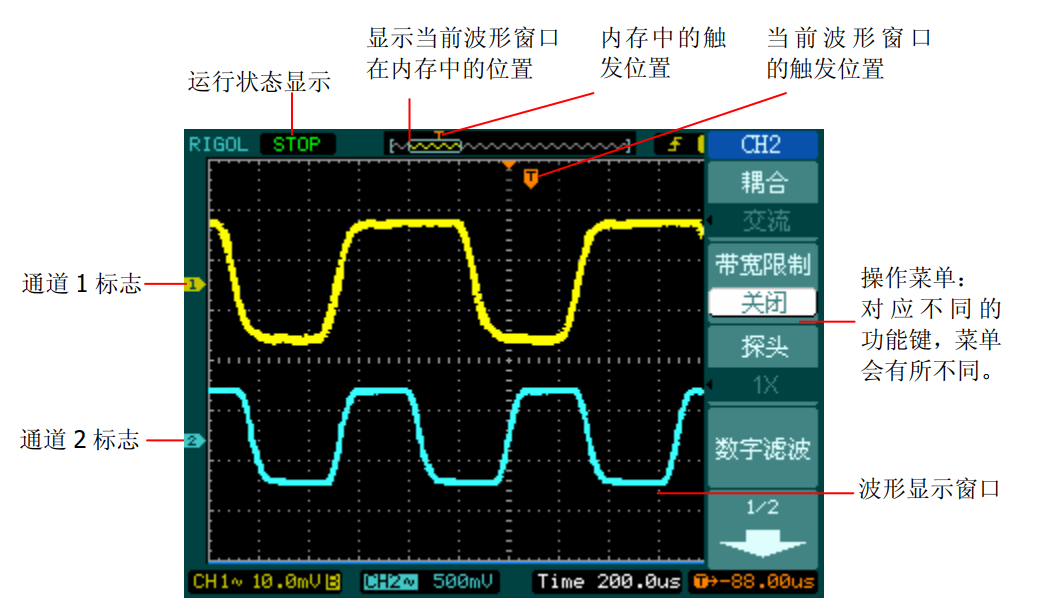

2> 显示区域

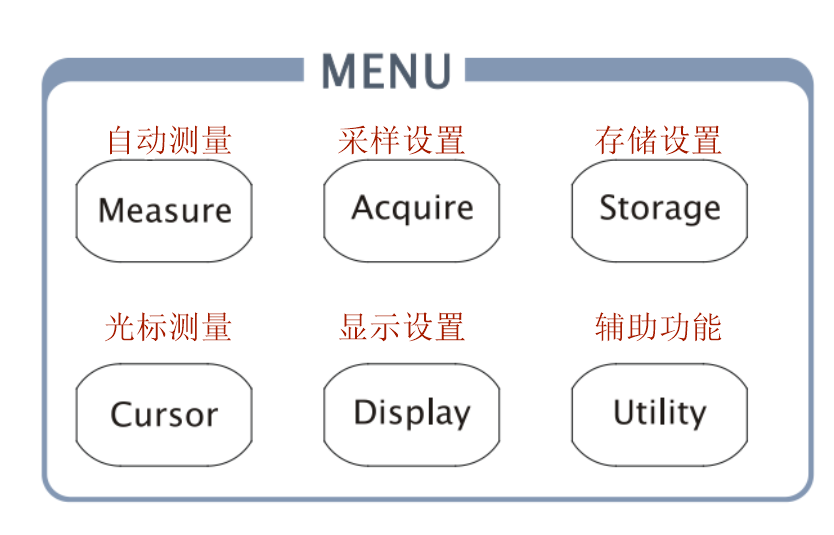

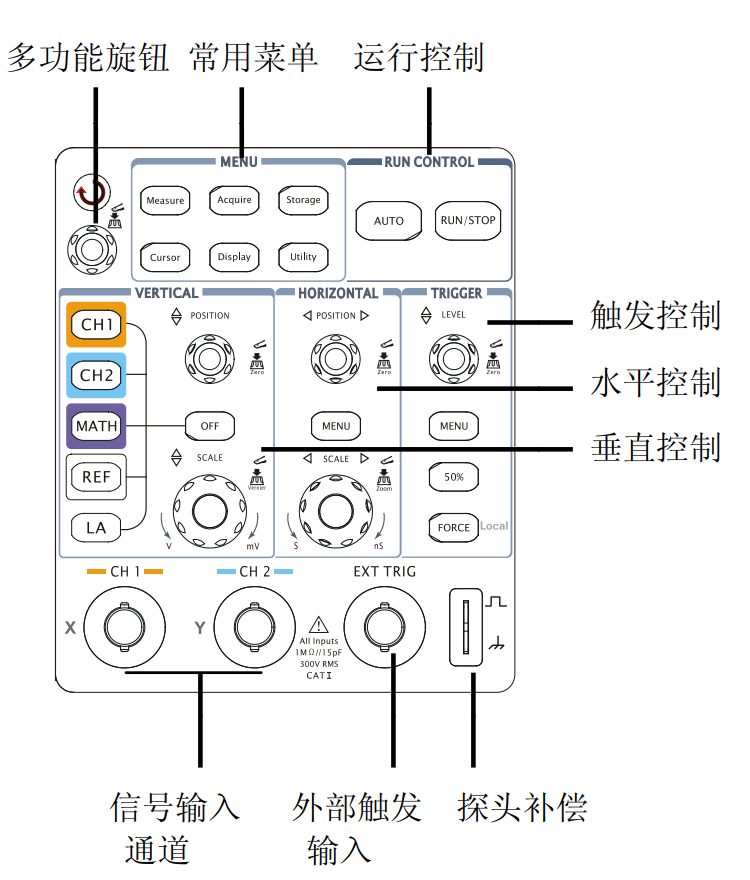

3> MENU 常用菜单

3.1> Measure 自动测量

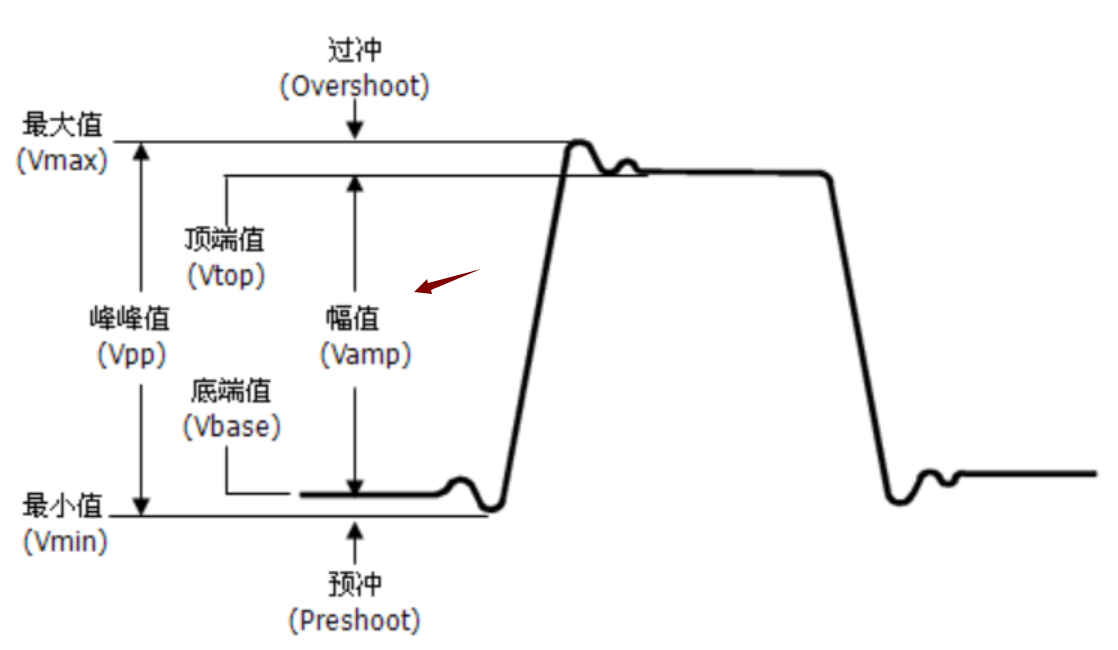

1》电压测量， Vavg 平均值，可当万用电压档；
2》 时间测量， 常用的有【频率测量】；

3.2> Acquire 采样设置

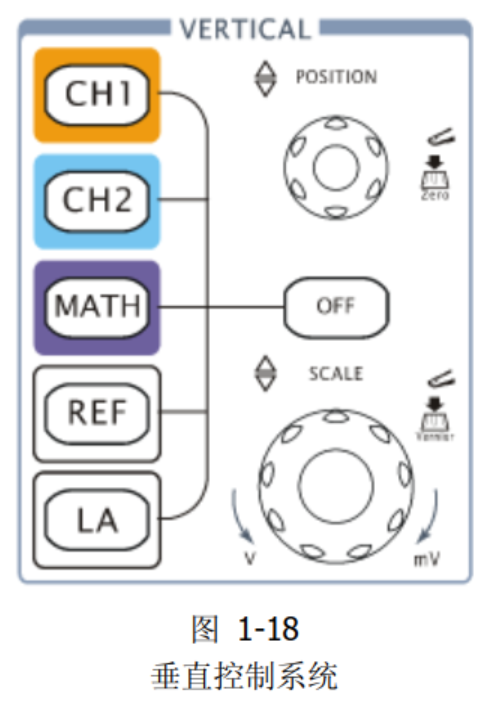

4> VERTICAL 垂直控制

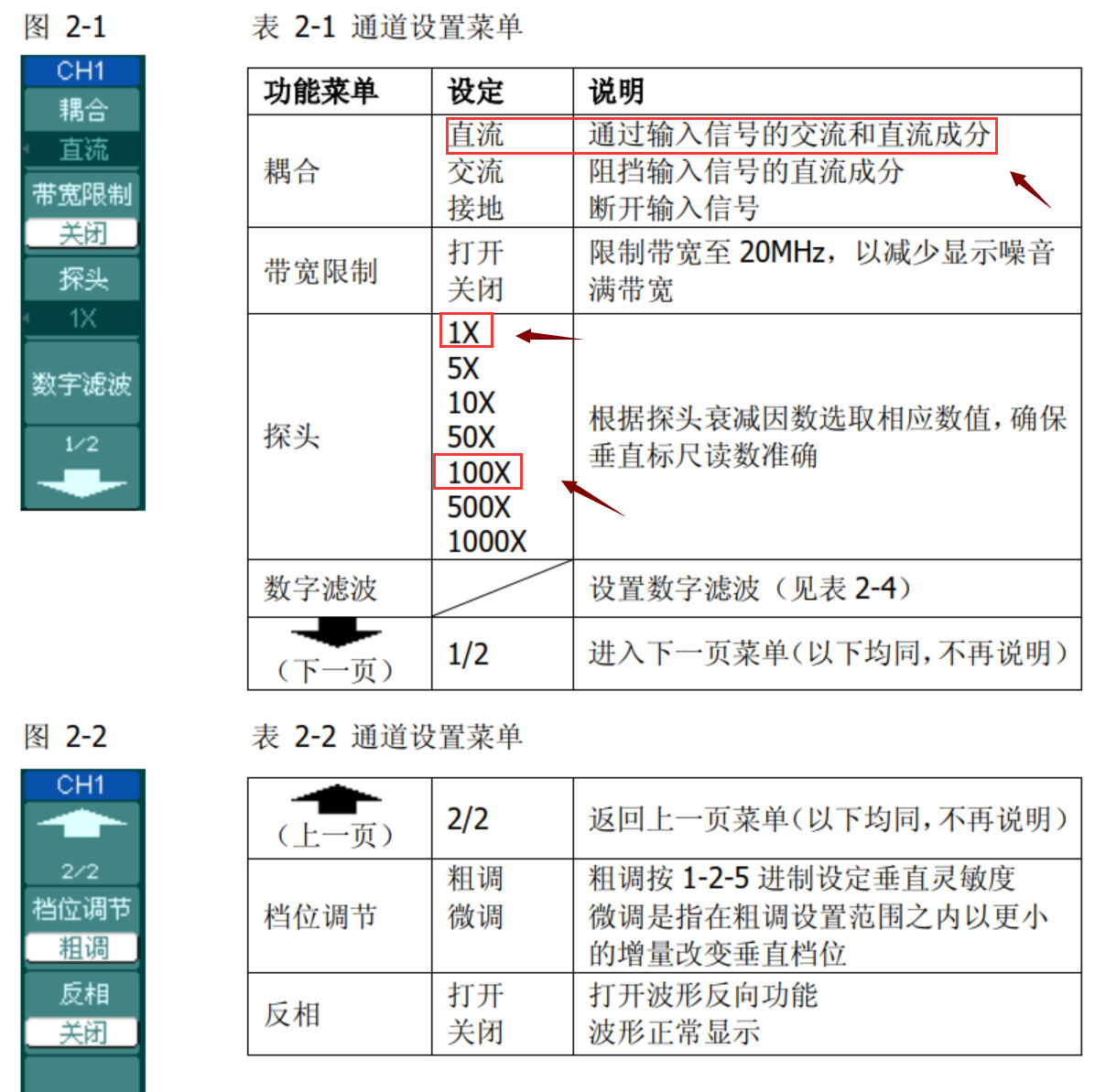

4.1> 通道设置 CH1 / CH2

4.2> Position 垂直位置

【Position】旋钮：
1> 旋转：调节位置；
2> 按下：回零；

4.2> Scale 垂直档位

显示总共8行， 调节每个电压，20mV~100V；
【Scale】旋钮：
1> 旋转：调节电压档位；
2> 按下：粗调 / 细调；

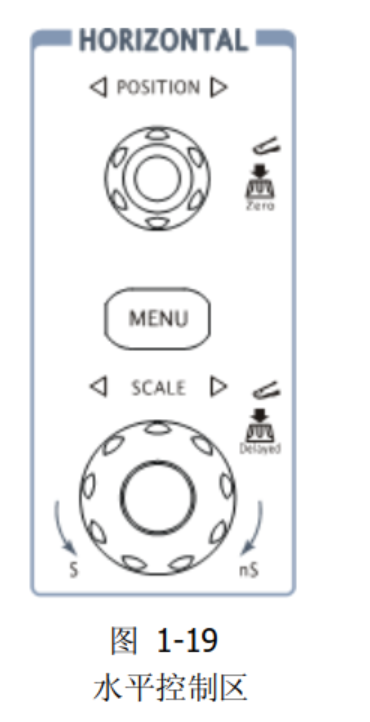

5> VERTICAL 水平控制

5.1> Position 水平位置

【Position】旋钮：
1> 旋转：调节水平位置；
2> 按下：回零；

5.2> Scale 水平档位

显示总共1列， 调节主时间，秒/格（s/div）；
【Scale】旋钮：
1> 旋转：调节主时间；
2> 按下：；

5.3> MENU 功能菜单

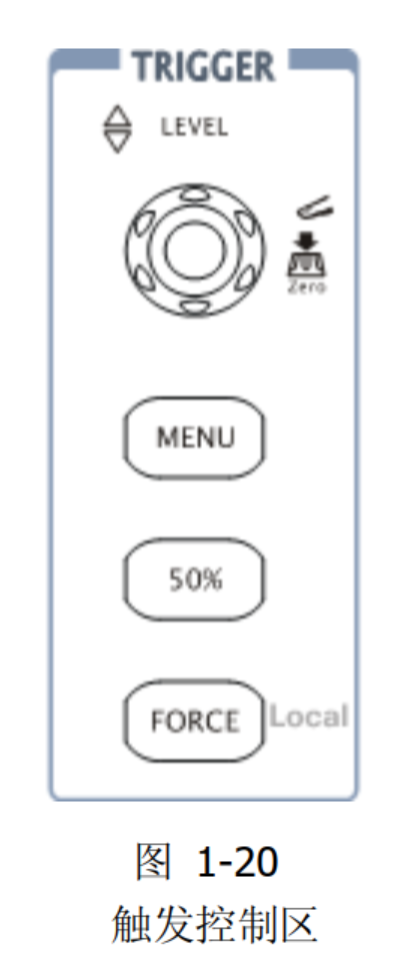

6> TRIGGER 触发控制

6.1> LEVEL 触发电平

【LEVEL】旋钮:
1》旋转：触发电平设定；
2》按下：回零

6.2> MENU 功能菜单

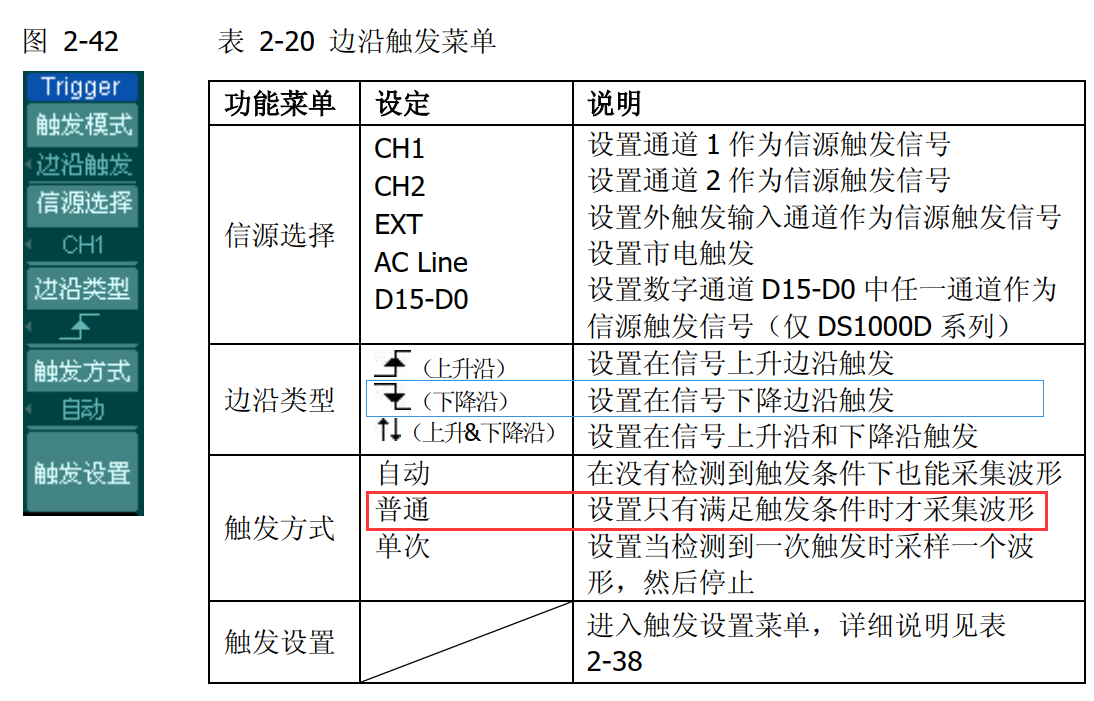

边沿触发

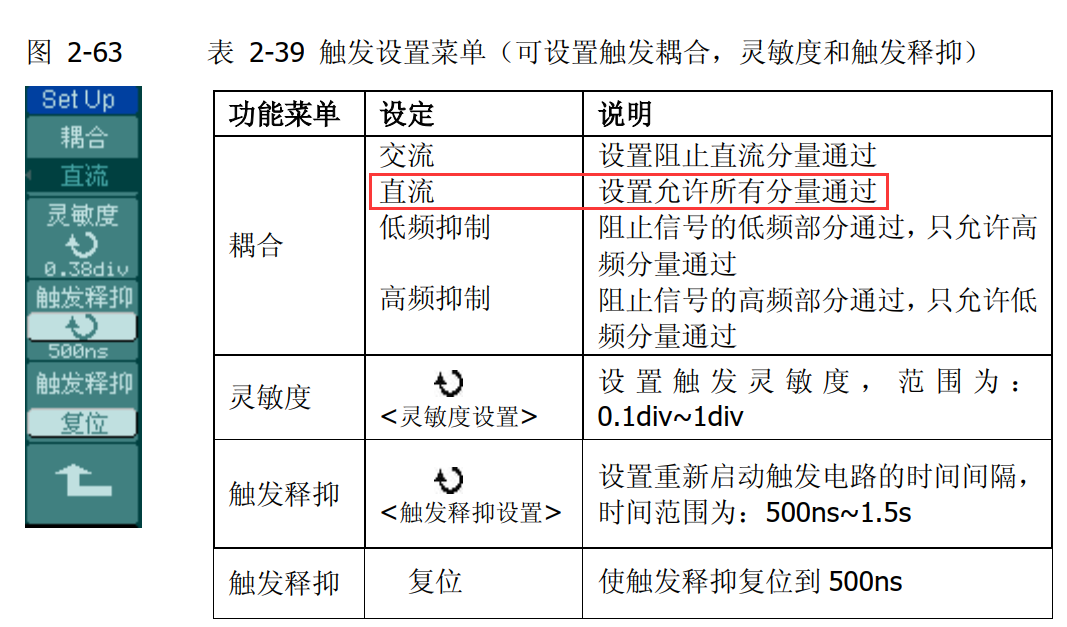

6.3> 触发设置

7> 常用功能

7.1> 时钟测量

7.1.1> 8M晶振测量_方法1

测量8M晶振，频率，周期，电压；
Step 1》垂直系统设置： 【1V/div】， 确定探头为【10X】，示波器为【10X】；
Step 2》水平系统设置： 8MHZ, 周期为125ns， 周期设位【100ns】；
Step 3》触发系统设置：【边沿触发】，【上升沿】，【自动触发】；

7.1.2> 8M晶振测量_方法2

测量8M晶振，频率，周期，电压；
Step 1》垂直系统设置： 【1V/div】， 确定探头为【10X】，示波器为【10X】；
Step 2》 运行控制选择【AUTO】，让示波器自动采集；

7.2> RIGOL DS1102E保存波形到U盘

7.2.1> U盘格式：

格式化U盘格式为FAT32；
注意：不能使用时，换个U盘试试；

7.2.2> 保存文件：

Step 1> 插入U盘;
Step 2> 按【Storage】按键；
Step 3> 选择 【外部存储】；
注意：设置【存储格式wfm】

7.2.3> 文件分析：

使用WFMReader，进行波形分析；

7.3> 捕获us级脉冲边沿

捕获us级脉冲边沿时：
可以先将时间轴坐标选为ms级；
然后放大观察分析；

最后
