概述
今天给大家带来STM32F103C8T6核版制作的全过程。
背景

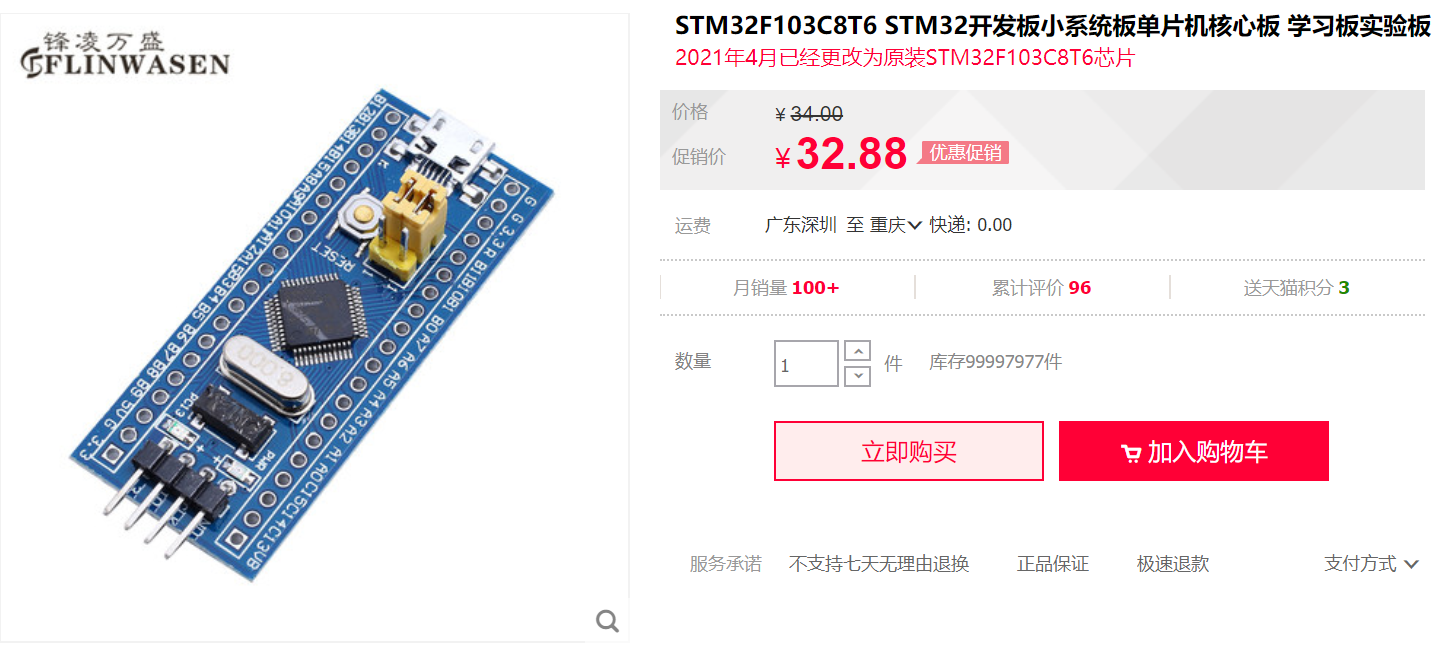

这是淘宝上卖的STM32F103C8T6核心板，由于芯片涨价，核心板的价格也是水涨船高，以前的芯片听说只要2元，现在居然要15左右。（希望国产芯片快快崛起）

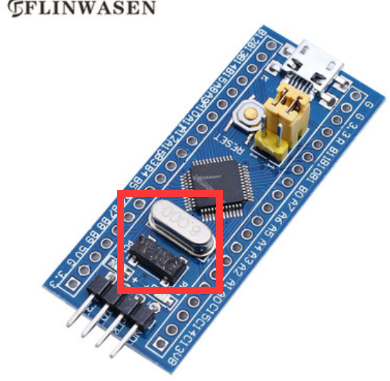

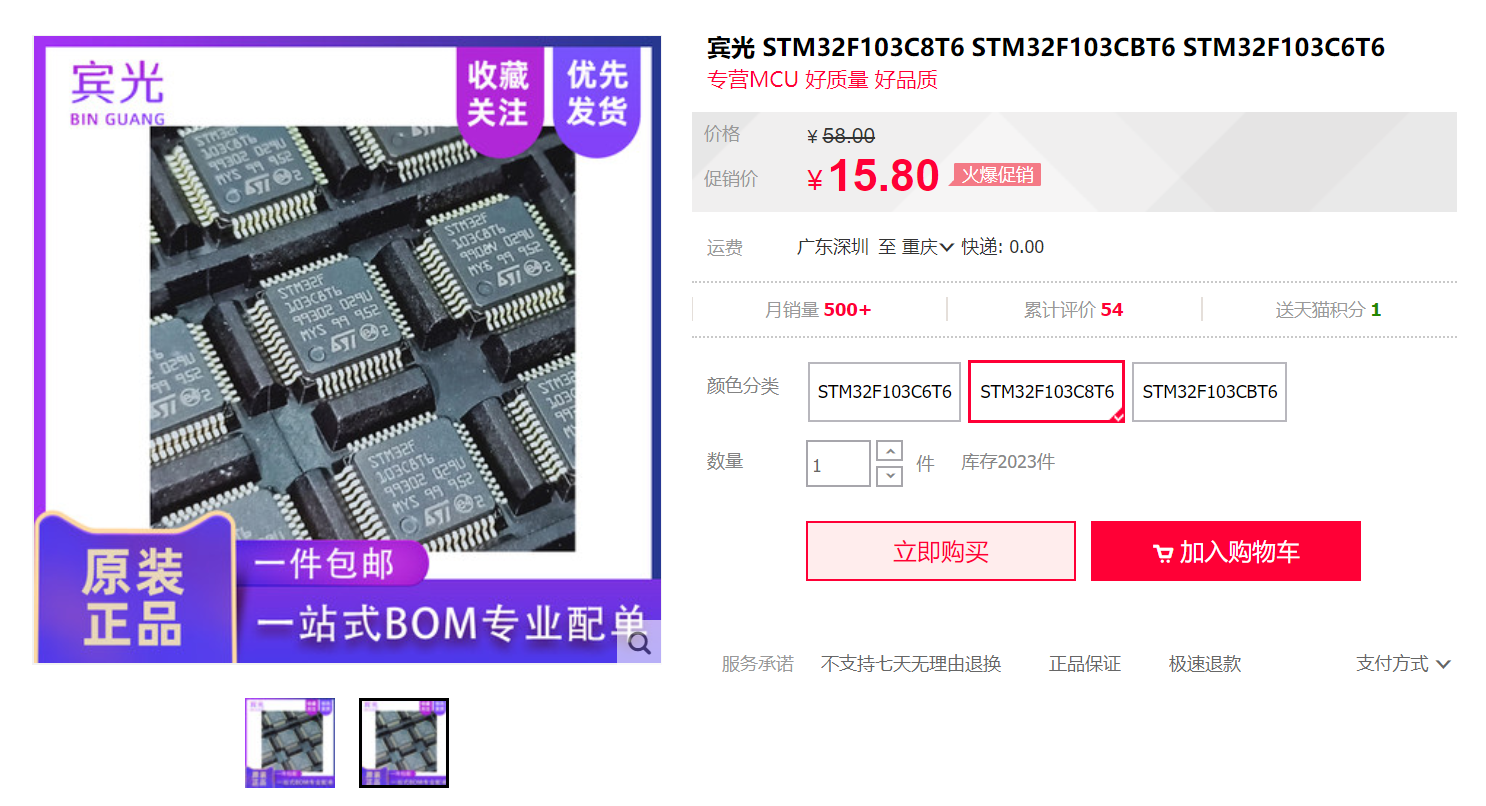

话说回来一块这样的核心板成本大概是多少呢？预计25元左右，当然是pcb白嫖的情况下。一块芯片，需要15元，其次是晶振的价格，晶振分有源无源，贴片与直插的，建议用直插无源的，原因当然是便宜。下图用了直插的晶振和贴片的晶振（黑色那个是贴片晶振）。
制作过程

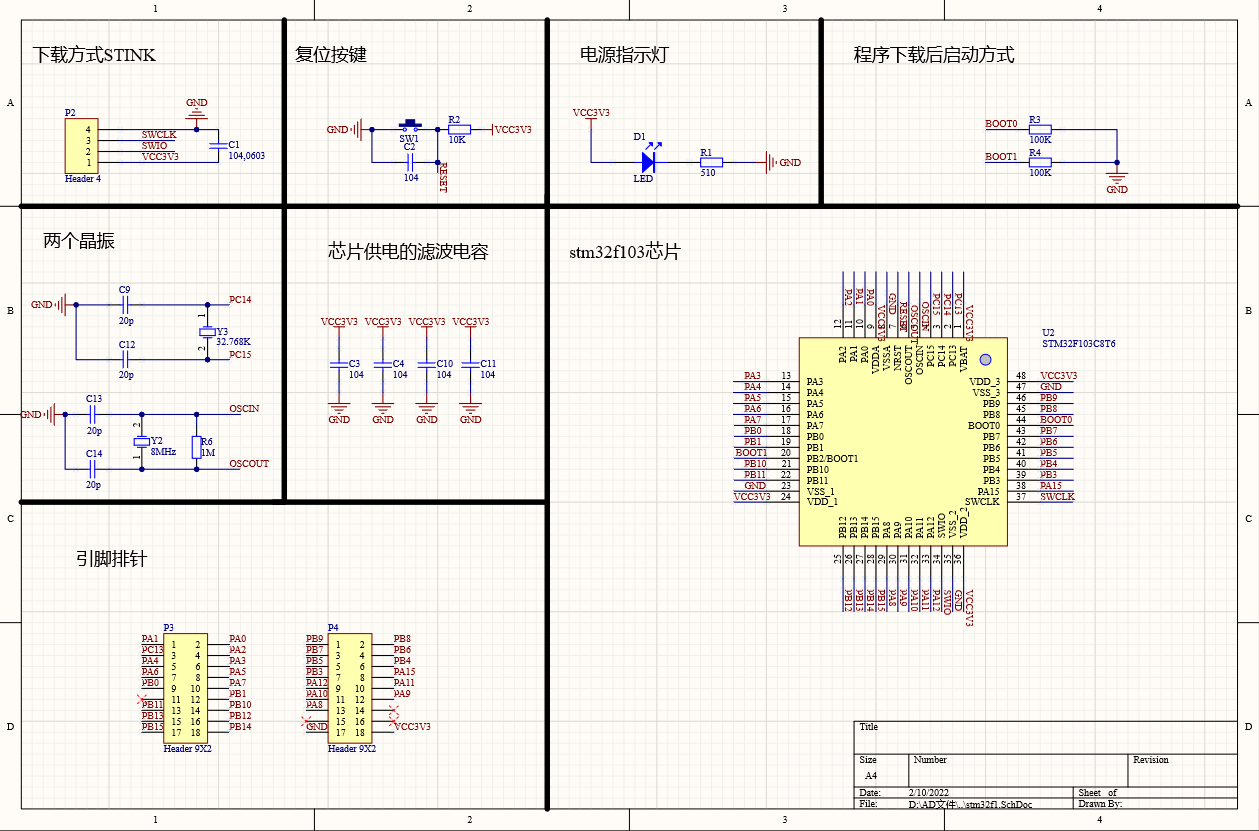

原理图
首先选择的是stink的下载方式，不用多说，这种下载方式的好处是下载快，能debug，其次要强调的是程序下载后的启动方式，默认boot0和boot1接地就可以了，没必要留排针进行选择。关于芯片供电的滤波电容为什么要四个，因为芯片需要四个电源供电，可以看到stm32f103的芯片是个正方形，一条边需要一个3.3v的电源供电，所以需要四个电容，合情合理。

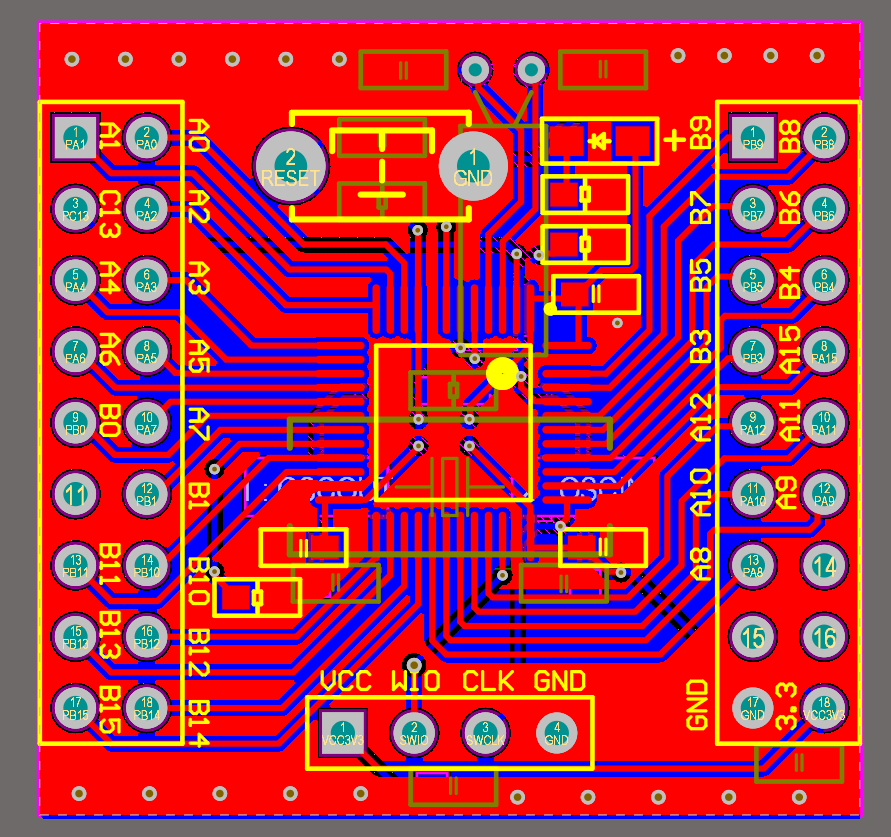

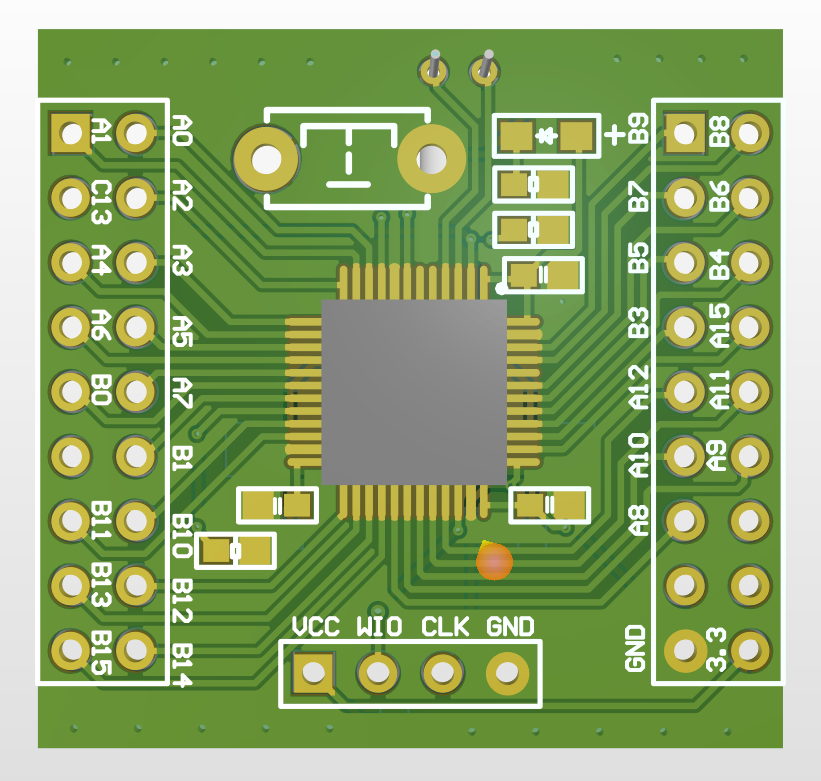

PCB
可以看到还是有很多不足，读者可以自行修改。

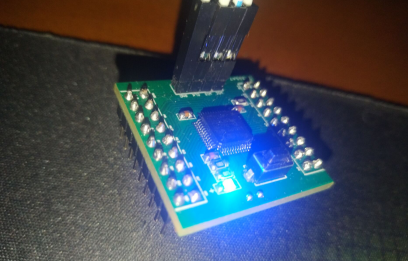

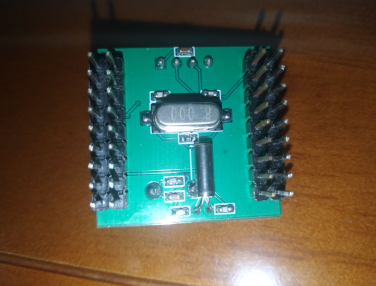

实物展示
元器件都可都以在淘宝买到，当然大部分实验室也有。
都看到这里了，老铁们点个赞。QAQ！！！
最后直接上文件百度网盘（提取码：1234）
