概述

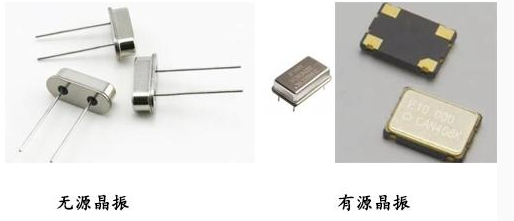

1.有源晶振有4个引脚，无源晶振是2个引脚
2.有源晶振上电就可以震荡，无源晶振需要精确匹配的外围电路

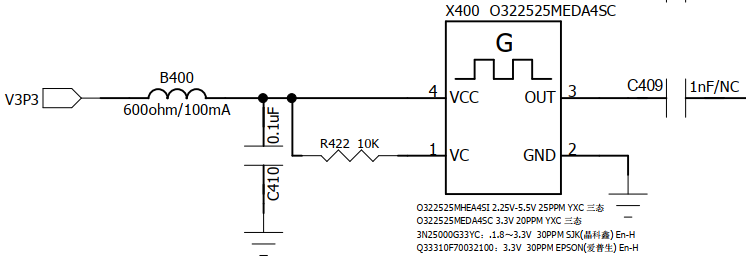

如下这个例子，上电即震荡，VC脚为实现三态enable功能：
问题：像STM32那样的晶振有两个IO，那用有源晶振的OUT脚连MCU的哪个IO？
答：MCU的两个IO，一个是输入，一个是输出，参考下面关于无源晶振电路的说明，有源晶振的输出应连到MCU的晶振输入IO
另参考：关于stm32使用有源晶振的问题 - 24小时必答区

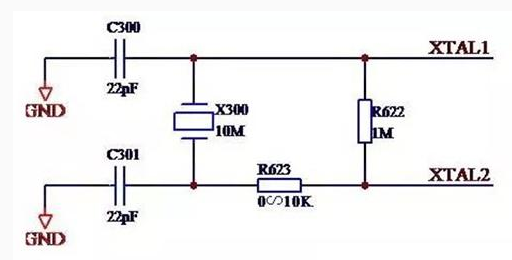

如下是无源晶振的参考电路：
无源晶振连接到MCU，实际上是一个输入pin一个输出pin，里面串一个反相器，如下：
上图参考：深入理解晶振，单片机晶振脚原理是什么？|反相器|xtal|晶振|单片机
3.在第一次看到 O322525MEDA4SC 出现在原理图中时，由于原理图下方标注三态，我以为它是一个三态门器件，加上又没有见过有源晶振，就没有想到是晶振。所以说，在电路分析中，永远是先定性，再计算

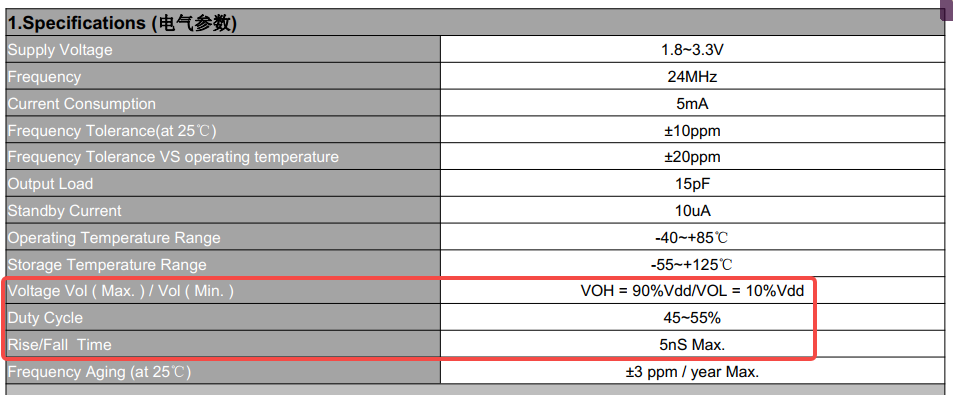

4.有源晶振大部分都是方波输出，内部会有整形电路将正弦波整形成方波，很少有正弦波输出，可以在规格书中确认，输出为方波的话，一般会标有高低电平、占空比、上升/下降时间这几个参数：
参考：
【科普】一文教你区分有源晶振与无源晶振 | 电子创新元件网
晶振的3种输出波形，你了解吗?
