横道图VS网络图

网络计划图有三种：单代号网络图、双代号网络图、时标网络图，前不久我发了Excel自动生成横道图的模板；但是，横道图与网络图相比，它缺少逻辑，而普通的网络图又不能体现时间进度；所以，双代号时标网络图的出现，弥补了前两者的各自缺陷，既具有逻辑性、又能直观的表达时间参数；我下载了一些专门绘制网络图的软件，发现他们不是不合适就是有点贵，所以呀，我又双叒叕打开了Excel；本身画网络图都分为两种方法：直接法、间接法；不管用哪种方法，面对比较复杂的项目我们都要先构思打草稿；所以我觉得软件自动不自动的就显得不那么重要了；毕竟一个项目你也不可能天天画网络图。

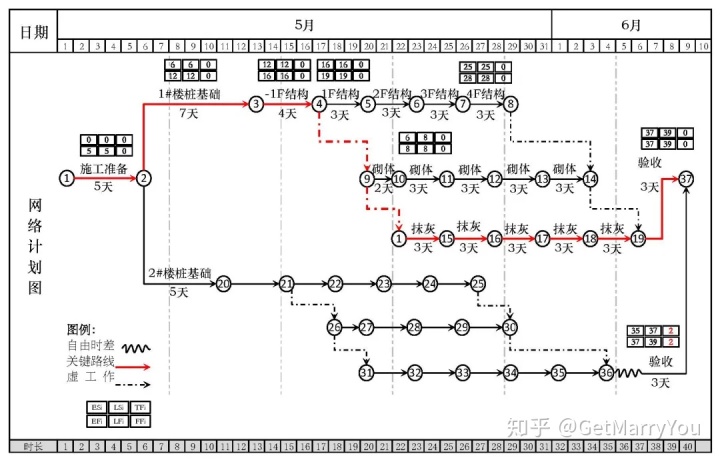

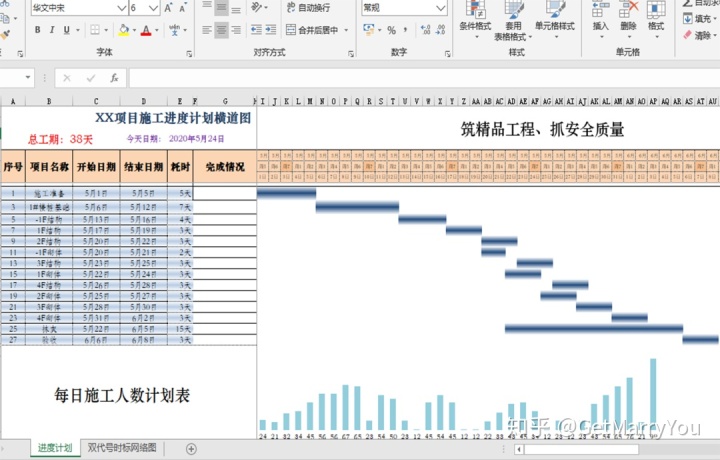

下面是我虚构项目，用横道图和网络图的一个对比。

这里明显可以看得出哪一个的表达更加全面了撒，所以用Excel怎么画网络图呢？其实挺简单的，我在想用Excel的宏来实现一个自动绘制网络图的功能，目前构思出了前半部分的逻辑，写好了前半部分的第一句代码：

Private Sub |()

哈哈哈哈哈；我想，好多小伙伴都想要网络图实现自动化（主要是不想花那个钱去买软件，我买两包中华它不香吗？）。

Excel绘制时标网络图步骤

一、绘制表格

调整单元格宽度，画出时间表头，因过于简单，这里不赘述。

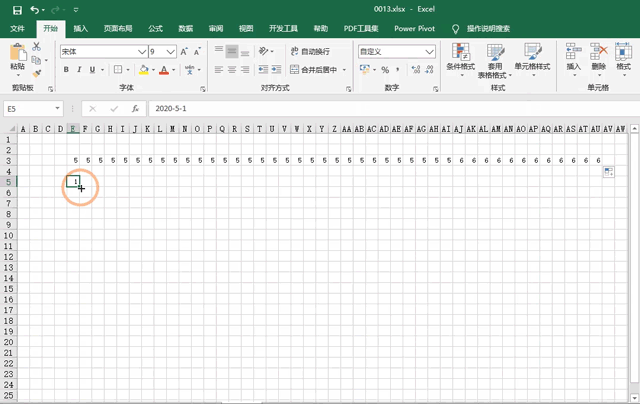

二、绘制圆圈

插入一个圆形，调整合适大小，设置格式，放在合适位置，ctrl+C和ctrl+V画出剩下的。

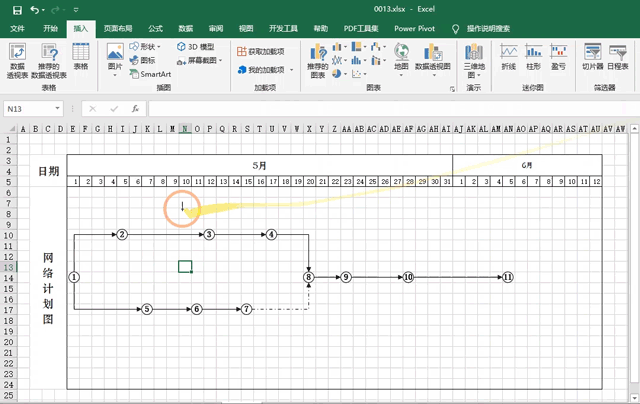

三、绘制箭线

网络图是用箭线来表达的，所以我需要插入带箭头的线条，将之前画的圈圈按实际要求连接起来，该调整为虚箭线的必须用虚箭线，该使用波形线的必须画成波形线，这里普及一下：

1、虚箭线是只虚工作，说白了就是不存在的。

2、波形线是自由时差，说白了就是这段时间这道工序可以休息。

3、关键路线，从开始到结束时间最长的那条路线，可以把箭线加粗来表示。

四、调整箭线

需要调整的箭线上面单击右键-连接符类型-修改。

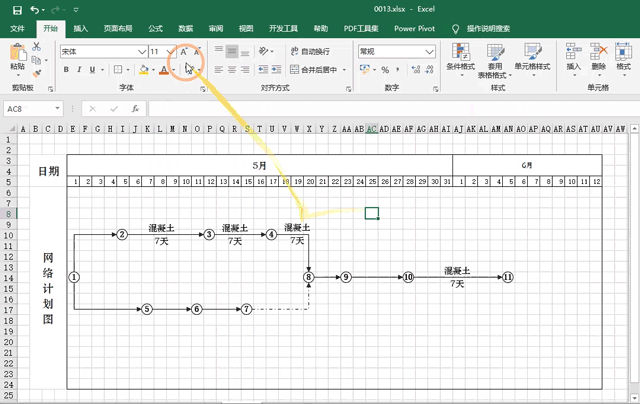

五、插入文本框

插入文本框，输入工作代号（工作名称）和时间，调整格式并移动位置。

六、简解六时参数

通常时标网络图不需要画这个玩意儿，但我们必须知道这个东西，二建考试这个题的分值挺高的，大多数的表示方式就是六个时间参数，他们分别是：

1、最早开始时间：Es（全称：EarliestStartTime）。

2、最迟开始时间：LS（全称：LatestStartTime）。

3、总时差：TF（全称：TotalFloatTime）。

4、最早完成时间：EF（全称：EarliestFinishTime）。

5、最迟完成时间：LF（全称：LatestFinishTime）。

6、自由时差：FF（全称：FreeFloatTime）。

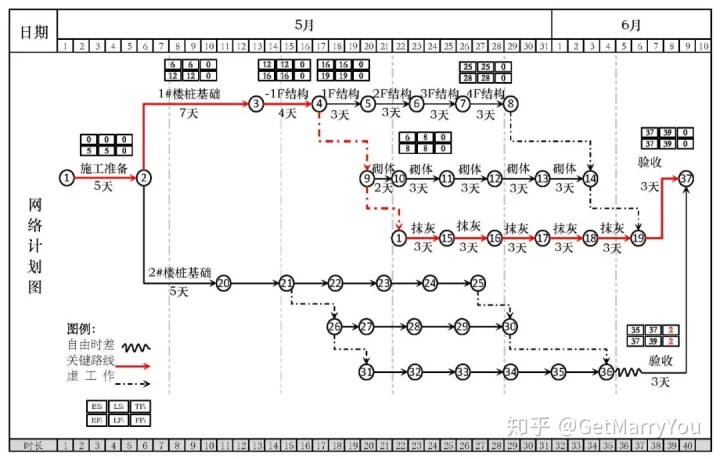

下面是最后画完的成品▼
