一、

网络图相关术语理解

1、啥叫紧前工作、紧后工作？

就是紧挨着我前边或后边的工作。

2、啥叫工作

工作就是两个圈加一条单向虚或实箭线

3、两个圈编号大小怎么定

箭线屁股的编号一定小于箭头指向的编号

4、为啥箭线是单向的，为啥不能没箭头，为啥箭屁股的号小箭头号大，为啥不能没

有箭头，为啥不能用双向箭头，为啥箭头不能有回路？

因为时间在流逝，双代号网络图一定是基于时间坐标轴编制的，你就想像一下有这条虚拟的轴，不信

你就看看时标双代号，而且这条时间坐标轴的原点一定是第一项工作的最早开始时间ES1,2=0，终点的日

期一定计算工期Tc。

时间不能先过明天再过今天，所以箭线是单向的；你不能过了今天还是今天，所以不能没箭头；你不

能过了今天，明天再拐过来过明天，今天，所以不能有双向箭头；你不能把今天、明天、后天循环过，所

以不能有回路。

5、虚箭线、波形线和实箭线的区别

实箭线代表消耗时间和资源的工作，资源就是人、材、机。

虚箭线代表一种逻辑关系，什么逻辑关系呢，就是组织和工艺关系，就是你先干啥，后干啥，虚箭线

代表的虚工作不消耗时间和资源。

波形线仅用于时标双代号，为啥用波形线呢，因为他像一根弹簧，代表弹性时间，也就是自由时差。

6、啥叫关键路线

就是图上有很多条道路，都可以由起点(北京)通往终点(石家庄)，这些道路包括开车去，骑驴去，

走着去那走着去时间最长，那走着去就是关键路线，关键路线上的工作就是关键工作。

7、关键路线有啥用

确定总工期，比如小伙伴们都在北京，相约到石家庄喝酒，那么我们这酒啥时候能喝成呢，那就要看

谁最晚到，他到的那一天便是喝酒之时，那一天就是计算总时差和自由时差的基础。

8、几个英文单词

ES，EF，LS，LF，TF，FF

前四个：Early(早)，late(晚)，start(开始)，finish(结束)，

后两个：Total(全部，总的)，Free(自由的)，float(浮动的)

自己组合一下吧

9、计算工期，要求工期，计划工期

其实只有计算工期是图上能算出来的，其余两个都是你的客户或者领导拍脑袋想出来的。

10、TF，FF区别

限制条件不同

时差：理解为闲蛋或者玩的时间

TF：就一个前提，不影响总工期，关键路线上的工期就是总工期，所以关键路线上的TF都是0；FF：俩前

提，不影响总工期且不影响你后边工作1、2、3的最早开始时间，所以关键路线上的FF全都是0；FF的限

制条件比TF多一个，所以FF最多=TF，FF一定≤TF，TF=0那FF必为0。

二、

双代号网络图6个时间参数的计算方法(图上计算法)

个时间参数的计算方法(图上计算法)

1、从左向右累加，多个紧前取大，计算最早开始结束(早时正向均取大)

(早时正向均取大)

2、从右到左累减，多个紧后取小，计算最迟结束开始(迟时逆向尽选小)

(迟时逆向尽选小)

3、紧后左上-自己右下=自由时差。(后早始－本早完，取小值)

(后早始－本早完，取小值)

4、上方之差或下方之差是总时差。(同点迟早差总差)

(同点迟早差总差)

5、计算某工作总时差的简单方法

、计算某工作总时差的简单方法：

①找出关键线路，计算总工期

①找出关键线路，计算总工期

②找出经过该工作的所有线路，求出最长的时间

②找出经过该工作的所有线路，求出最长的时间

③该工作总时差=总工期-②

③该工作总时差=总工期-②

三、

双代号时标网络图

双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工

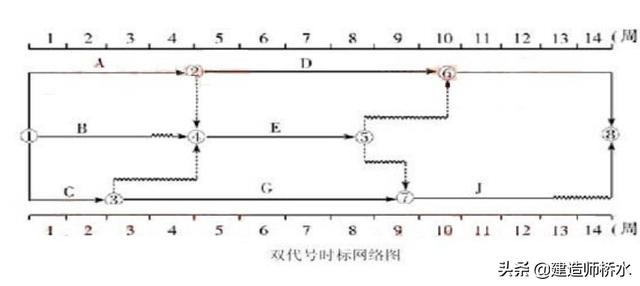

作，以波形线表示工作的自由时差。双代号时标网络图如下：

1、关键线路

在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路(包括虚工作)。

如图中①→②→⑥→⑧

2、时差计算

1)自由时差

双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。

如A工作的FF=0，B工作的FF=1

很容易忽略的情况：

如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时

差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。

2)总时差

总时差的简单计算方法：

总时差的简单计算方法：

计算哪个工作的总时差，就以哪个工作为起点工作(一定要注意，即不是从头算，也不是从该工作的

紧后算，而是从该工作开始算)，寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，该

工作的总时差=波形线长度和的最小

以上面的网络图为例：

Ⅰ.计算E工作的总时差：

以E工作为起点工作，通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所以此时E的

总时差就是2。

Ⅱ.计算C工作的总时差：

通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，

那么C的总时差就是1。
