试用D触发器和必要的门电路设计能产生如下时序图波形的时序逻辑电路(二〇二〇年山东大学数字电路906综合题第8题)(全网第一手资料)

(15分)8. 请用D触发器和必要的门电路, 设计能产生上图示时序图波形的电路.

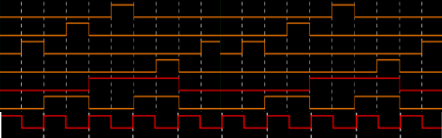

注: 上图中自上而下为P4、P3、P2、P1、Q1、Q0.

        在真题中, 只给出了CLK、P4、P3、P2、P1的波形图, 这无疑增加了设计难度.

        拿到时序图, 先自左到右观察各输出变量的取值情况, 发现在一次变化周期中, 只有一个输出变量为高电平, 其余都为低电平. 再仔细观察, 会发现每个输出引脚的脉冲宽度≠CLK脉冲的周期(这一点相当重要), 且只有当CLK为低电平时, 四个输出引脚才有可能为高电平.

        再观察时序图, 我们可以得知, 电路共需要4个有效状态, 每个有效状态对应一种输出情况. 所以, 我们先设计一个同步四进制加法计数器.

由状态激励表, 得知 D1=Q1异或Q0, D0=Q0'.

        再由上面的时序图, 得到四个输出变量P4、P3、P2、P1和电路状态以及CLK的关系.

        由此, 我们可以得知 P1=Q1Q0CLK', P2=Q1'Q0'CLK', P3=Q1'Q0CLK', P4=Q1Q0'CLK'.

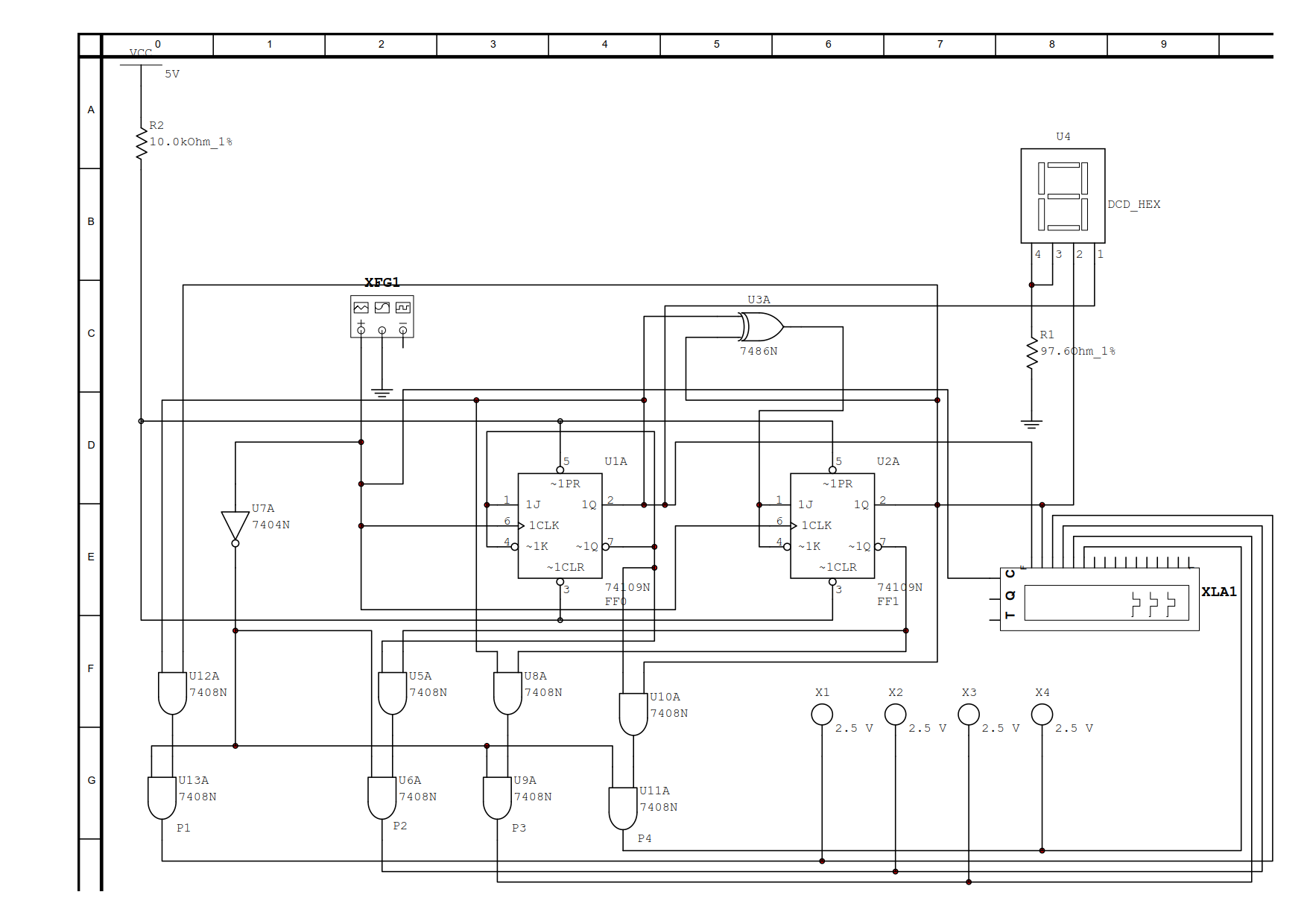

        按照这里的结论进行接线, 得到电路的原理图.

        本题能设计成功的关键在于①看到时序图后, 能明确先要设计同步四进制加法计数器, ②根据同步四进制加法计数器, 将四个有效状态分别分配给四个输出. 本题为二〇二〇考研真题(数字电路906), 为全网第一手(本人刚参加过研究生初试, 且专业课成绩十优秀)资料.
