概述

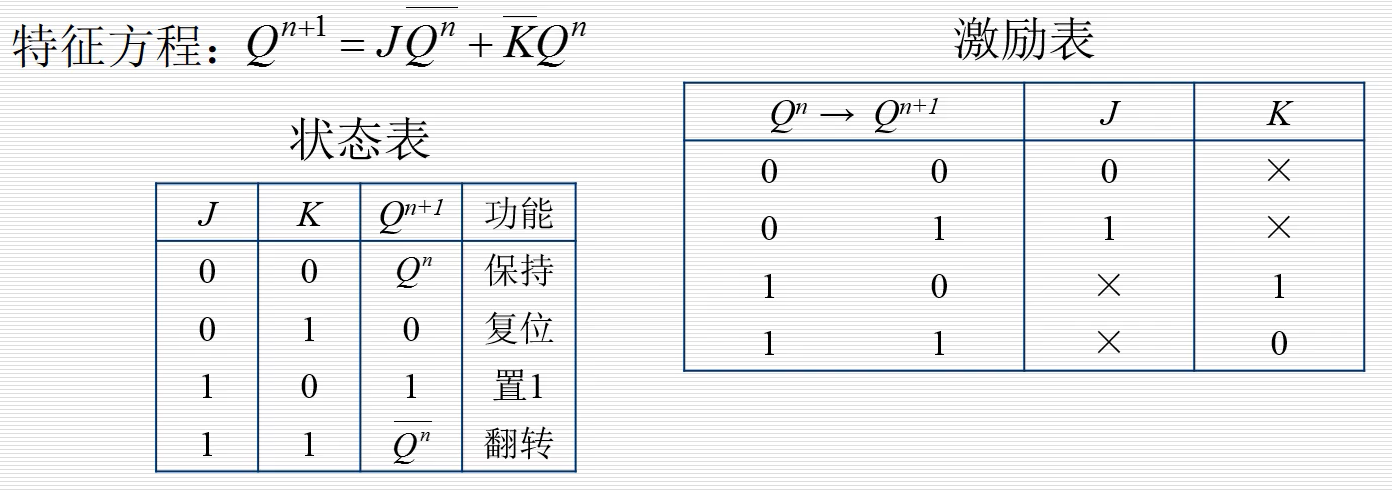

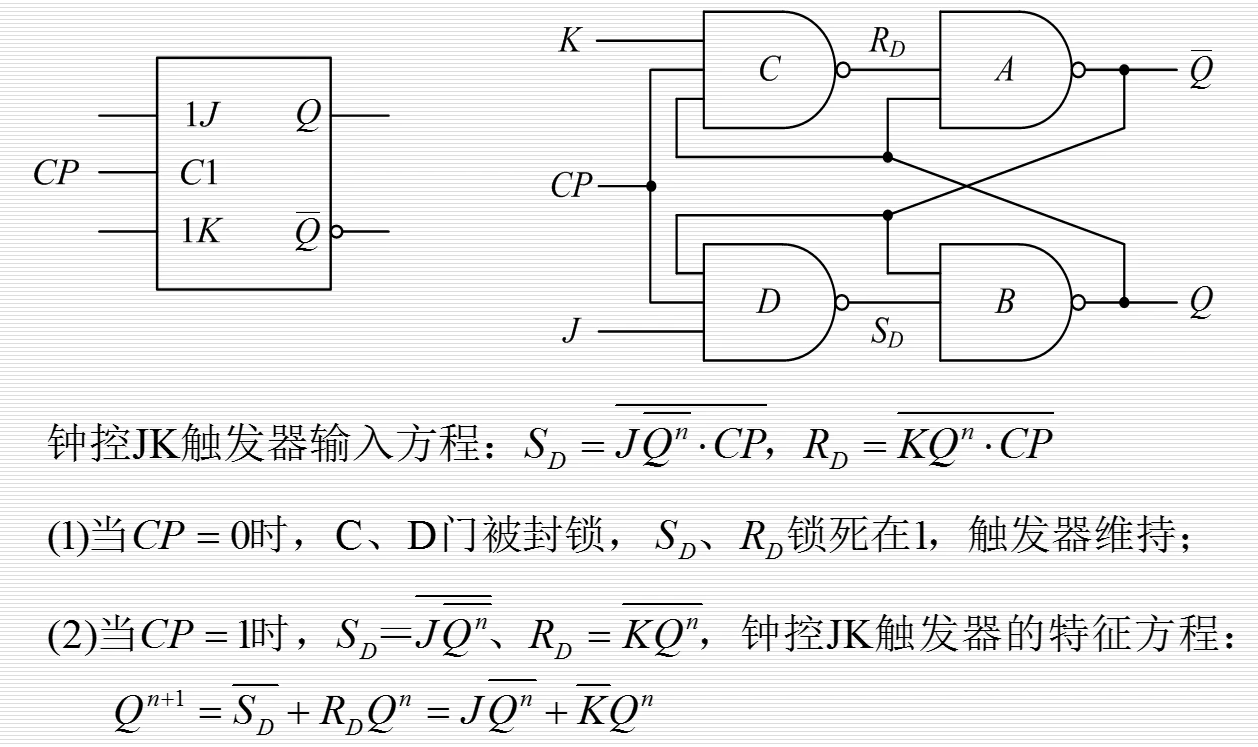

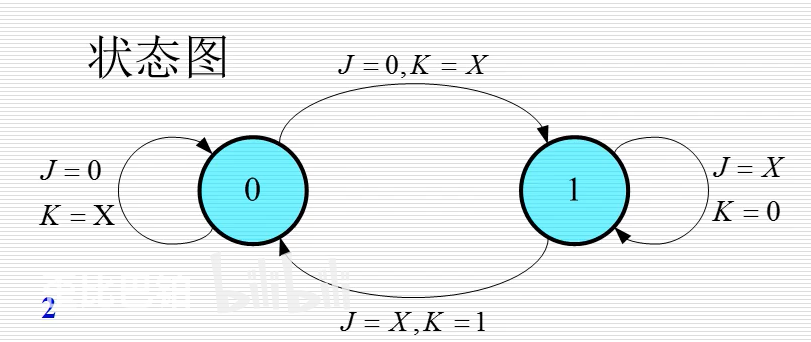

除了钟控D触发器，钟控JK触发器也可以消除约束条件。
当CP=1时，SD和RD不可能同时为0。

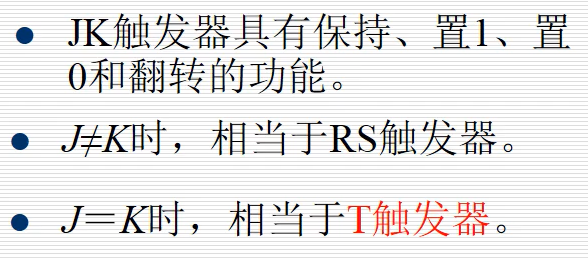

J相当于S，实现置1功能，K相当于R，实现清零功能。

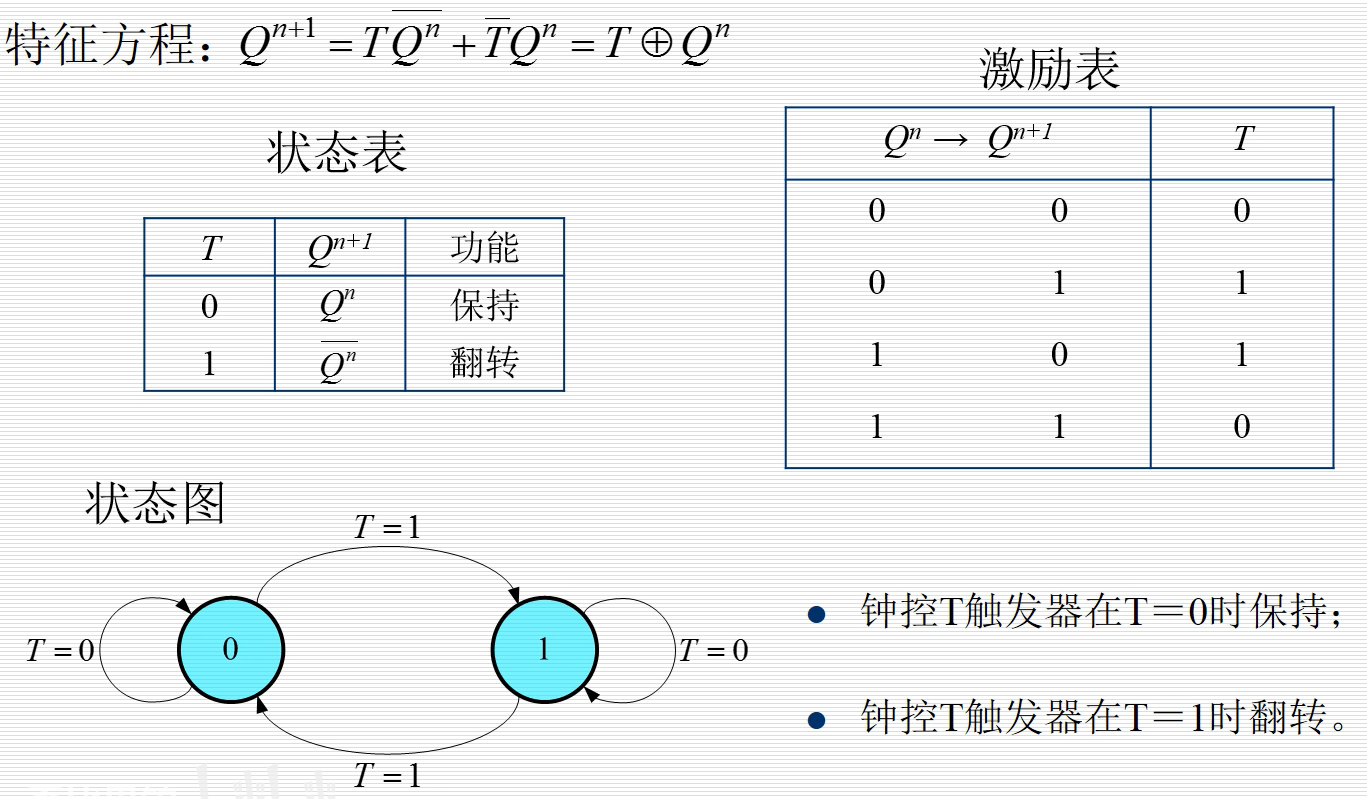

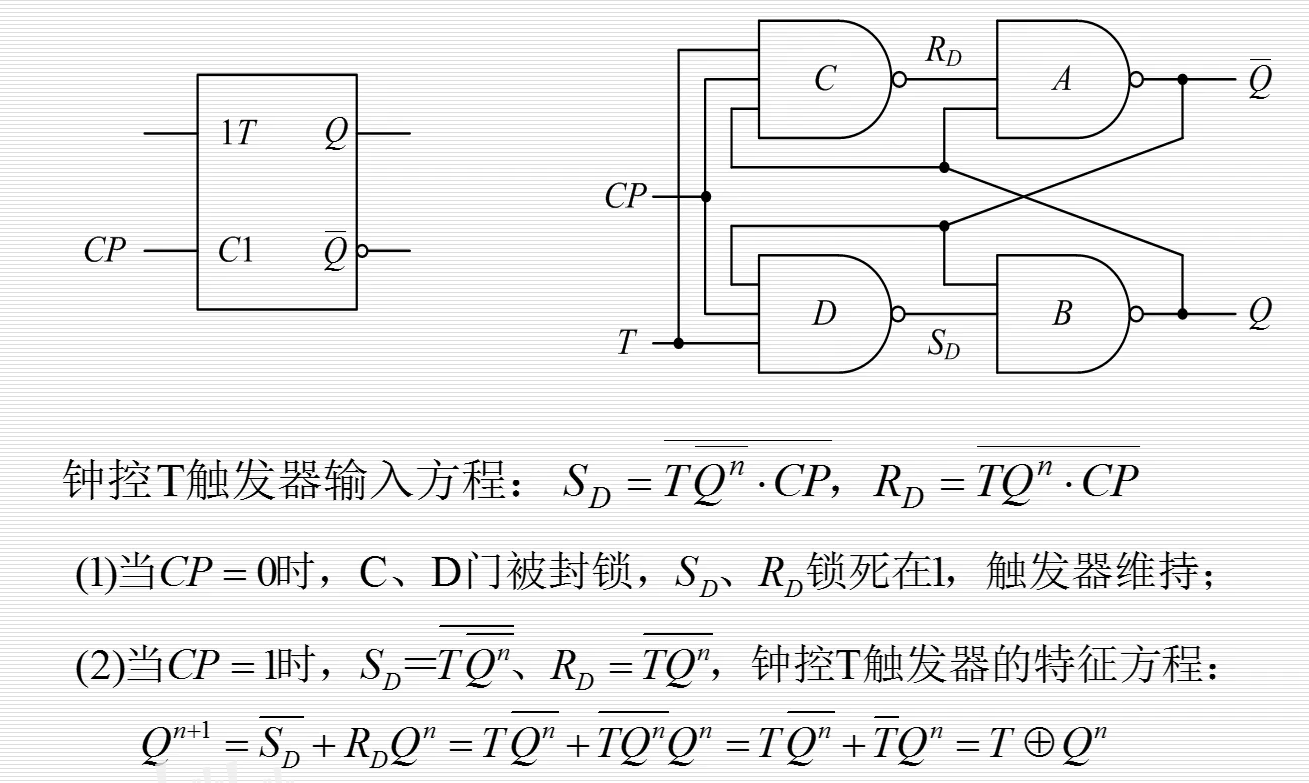

T触发器

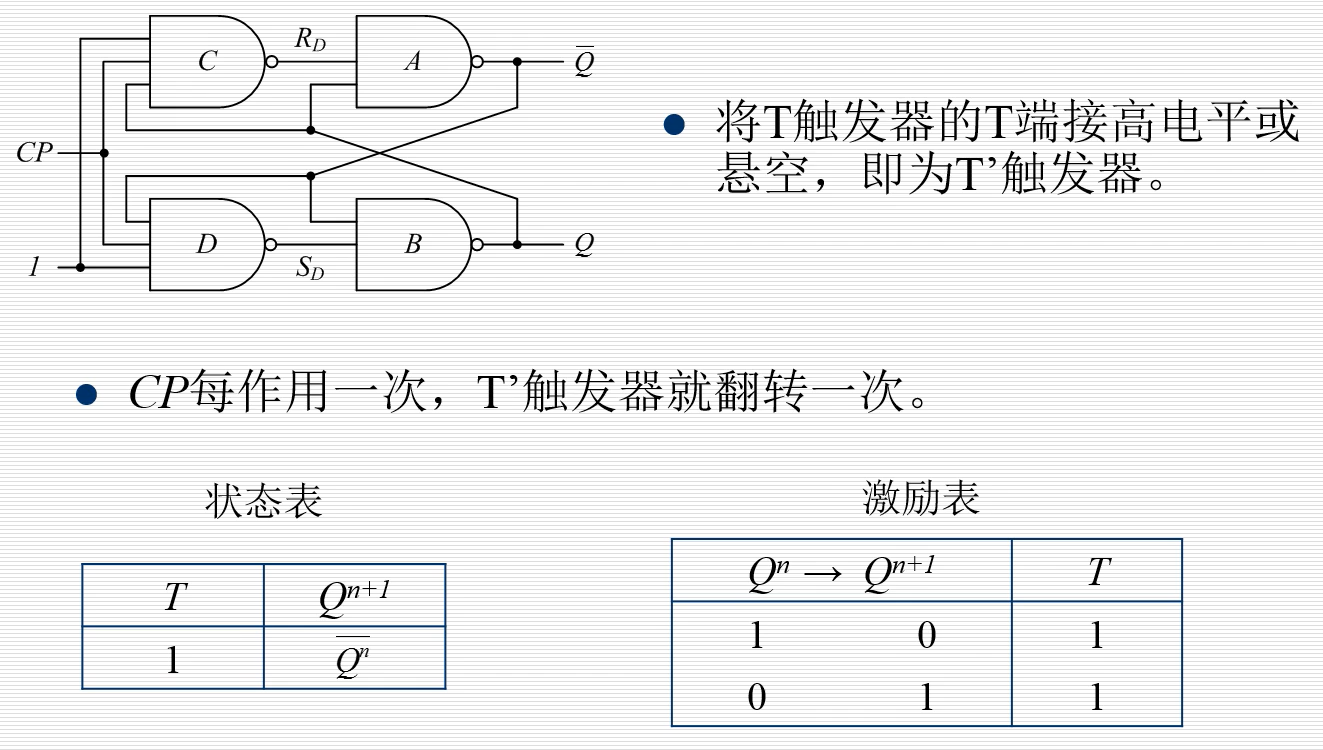

将T触发器的T端接高电平，实现翻转功能，将CP作为输入信号，每来一次有效脉冲，触发器就会翻转一次，因此T‘触发器又叫计数触发器。
不同逻辑功能的触发器小结

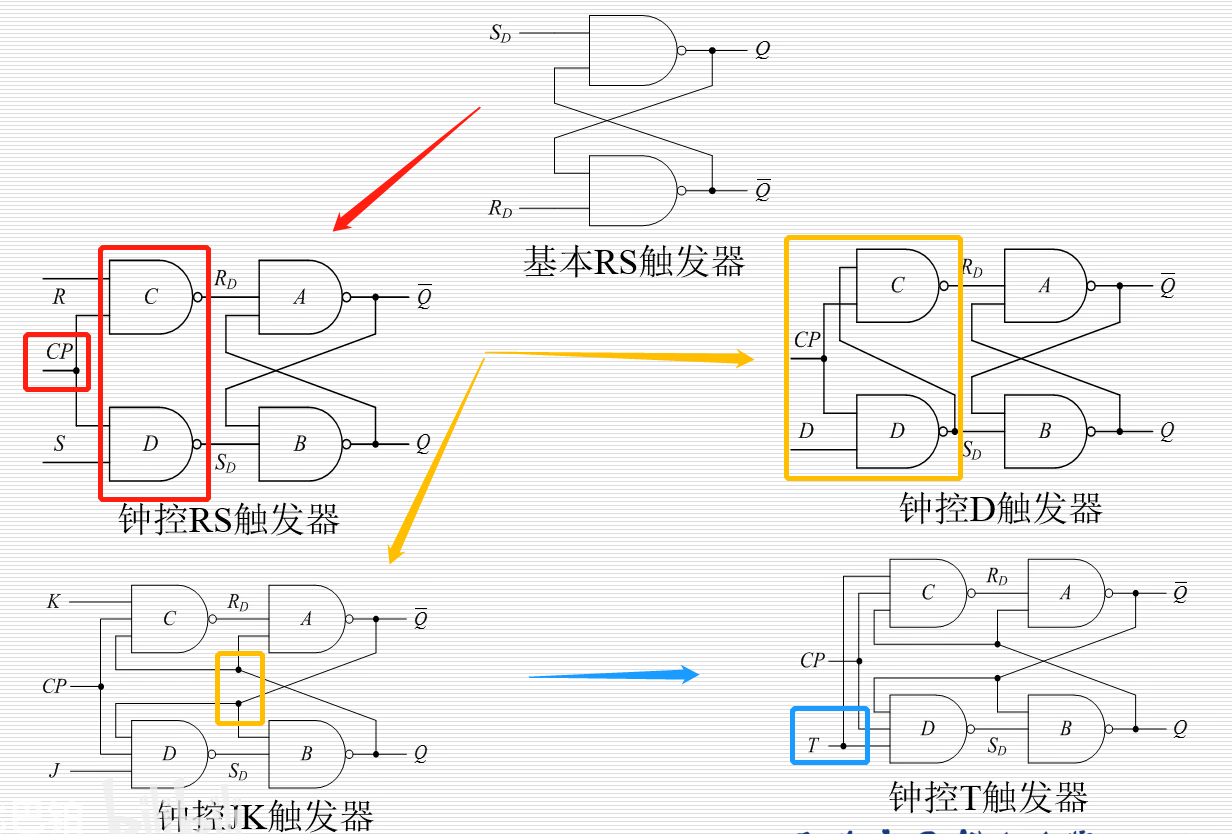

基本RS触发器–>加两个与非门与时钟信号，构成钟控RS触发器–>将输入端的连接方式改变，构成钟控D触发器和钟控JK触发器–>在钟控JK触发器的基础上， 改造出钟控T触发器。
