概述
目录
- 一、软件准备
- 二、认识D触发器
- 三、创建D触发器原理图并仿真
- 1.创建工程
- 2.新建原理图文件
- 3.编译
- 4.仿真波形图
- 5.仿真测试
- 四、调用D触发器并仿真
- 1.创建工程
- 2.新建原理图文件
- 3.编译
- 4.查看功能仿真和时序仿真的波形图
- 五、使用verilog语言编写D触发器实现仿真
- 1.新建工程(同上)
- 2.新建Verilog HDL 文件
- 3.编译
- 4.仿真波形图
- 六、总结
一、软件准备
Quartus、modelsim安装配置
Modelsim SE版本的安装及使用方法
二、认识D触发器
D触发器是一个具有记忆功能的,具有两个稳定状态的信息存储器件,是构成多种时序电路的最基本逻辑单元,也是数字逻辑电路中一种重要的单元电路。
因此,D触发器在数字系统和计算机中有着广泛的应用。触发器具有两个稳定状态,即"0"和"1",在一定的外界信号作用下,可以从一个稳定状态翻转到另一个稳定状态。
D触发器有集成触发器和门电路组成的触发器。触发方式有电平触发和边沿触发两种,前者在CP(时钟脉冲)=1时即可触发,后者多在CP的前沿(正跳变0→1)触发。

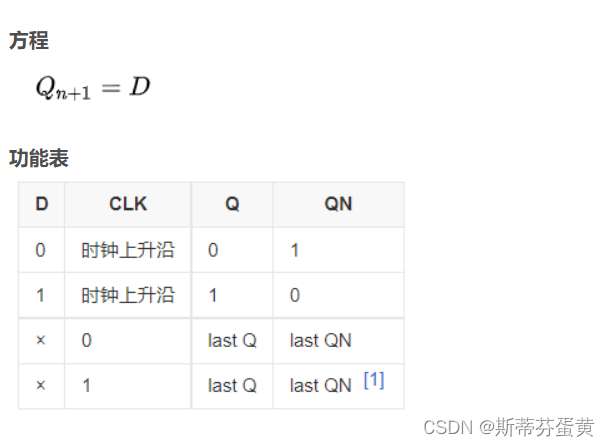

D触发器的次态取决于触发前D端的状态,即次态=D。因此,它具有置0、置1两种功能。
对于边沿D触发器,由于在CP=1期间电路具有维持阻塞作用,所以在CP=1期间,D端的数据状态变化,不会影响触发器的输出状态。
D触发器应用很广,可用做数字信号的寄存,移位寄存,分频和波形发生器等等。
三、创建D触发器原理图并仿真
1.创建工程

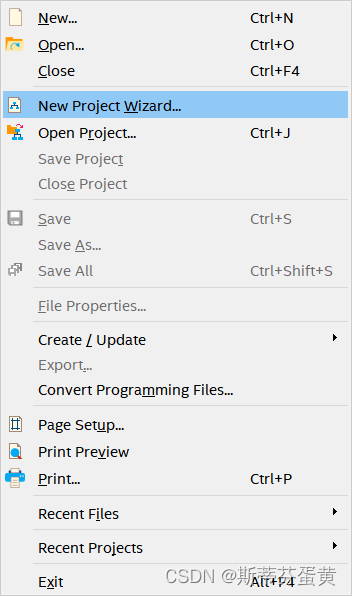

File->New Project Wizard:

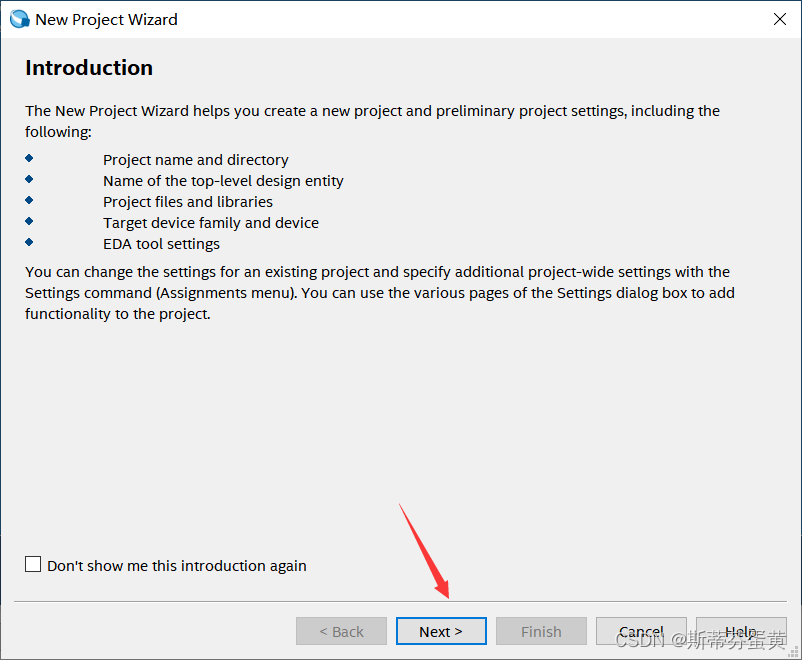

点击Next

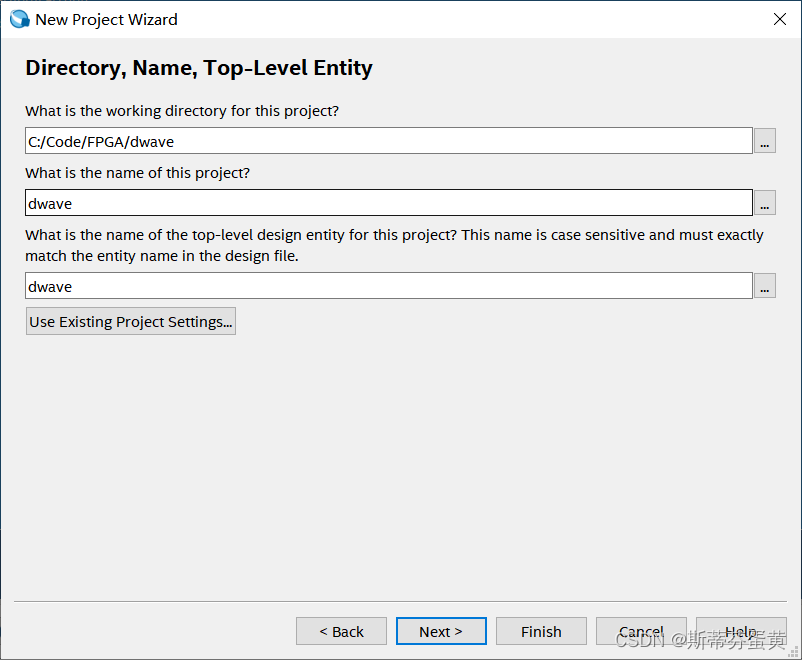

设置工程的存储位置和项目名称
直接点击next:

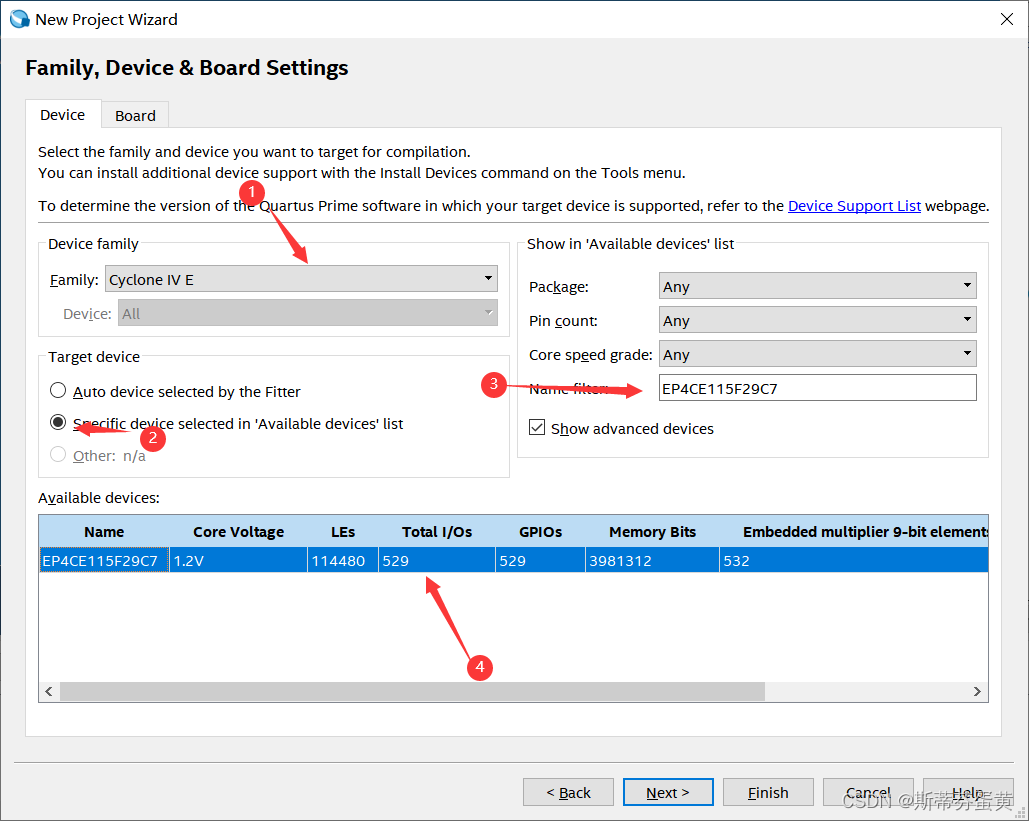

选择芯片:cycloneIVE系列的EP4CE11529C7

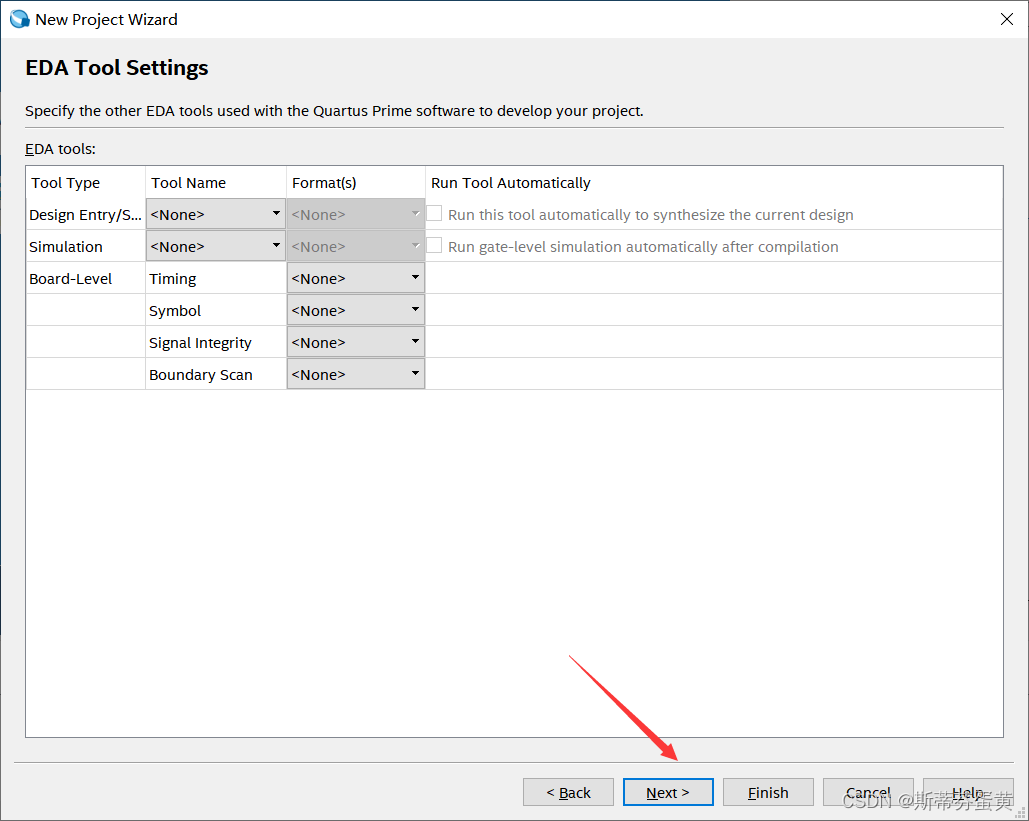

EDA Tool Setting设置
最后点击finish即可

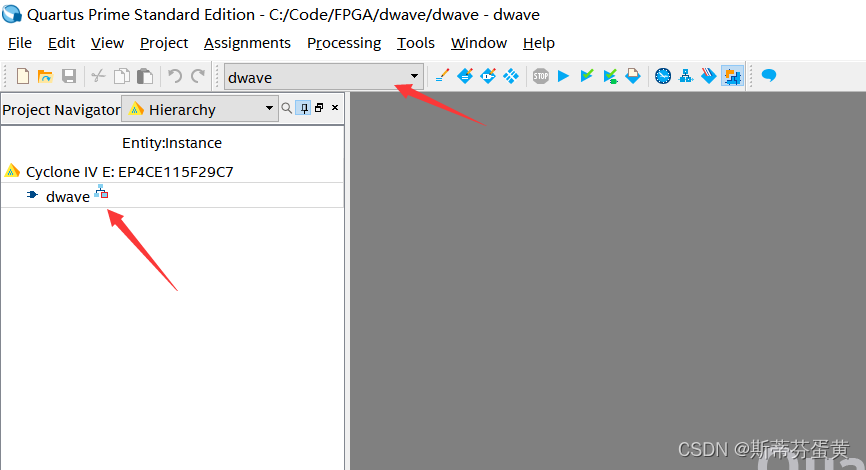

此时界面上会出现顶层文件名和项目名:
2.新建原理图文件

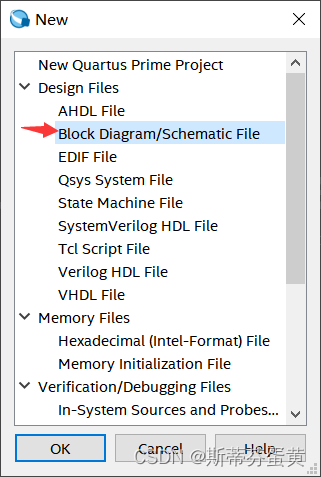

打开QuartusII,选菜单“File”一“New”,在弹出的“New-”对话框中选择“ Design Files” 的原理图文件编辑输入项“Block block diagram/schematic File"按"OK"后将打开原理图编辑窗。

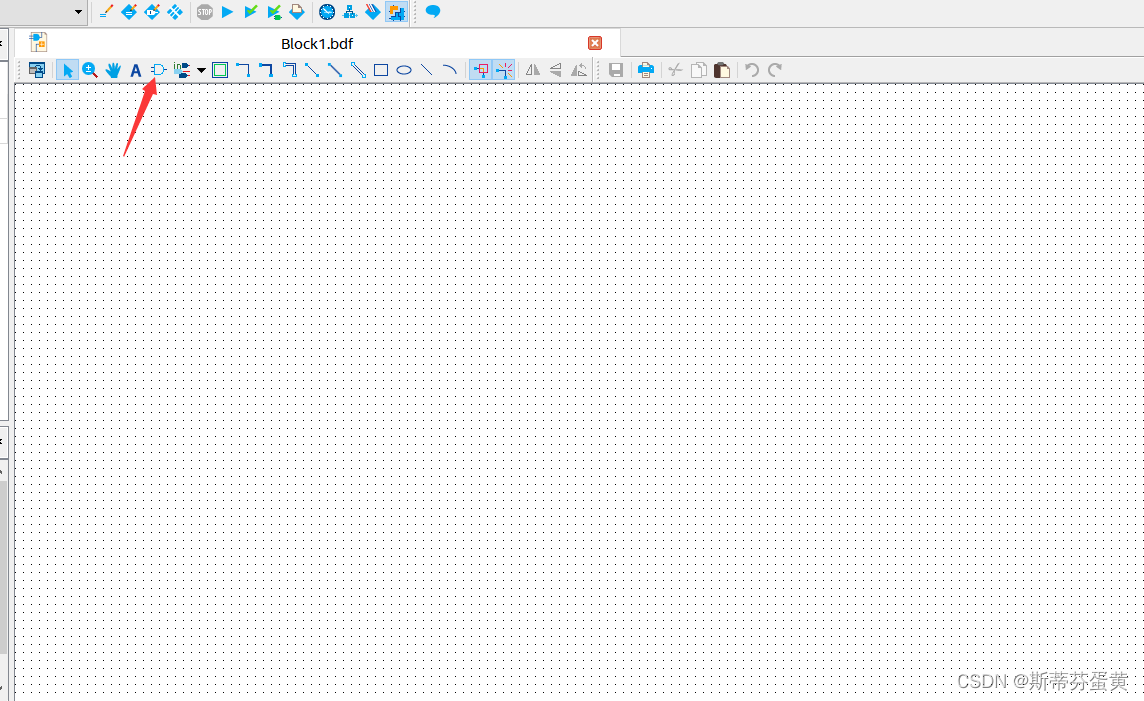

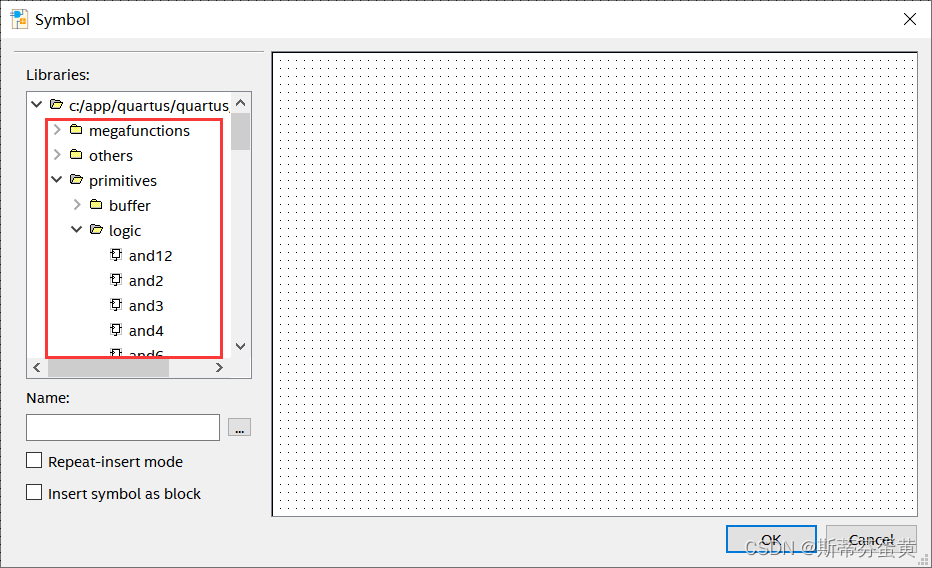

点击按纽“ Symbol Tool”或直接双击原理图空白处,从“ Symbol”窗中选择
需要的符号,或者直接在“name”文本框中键入元件名

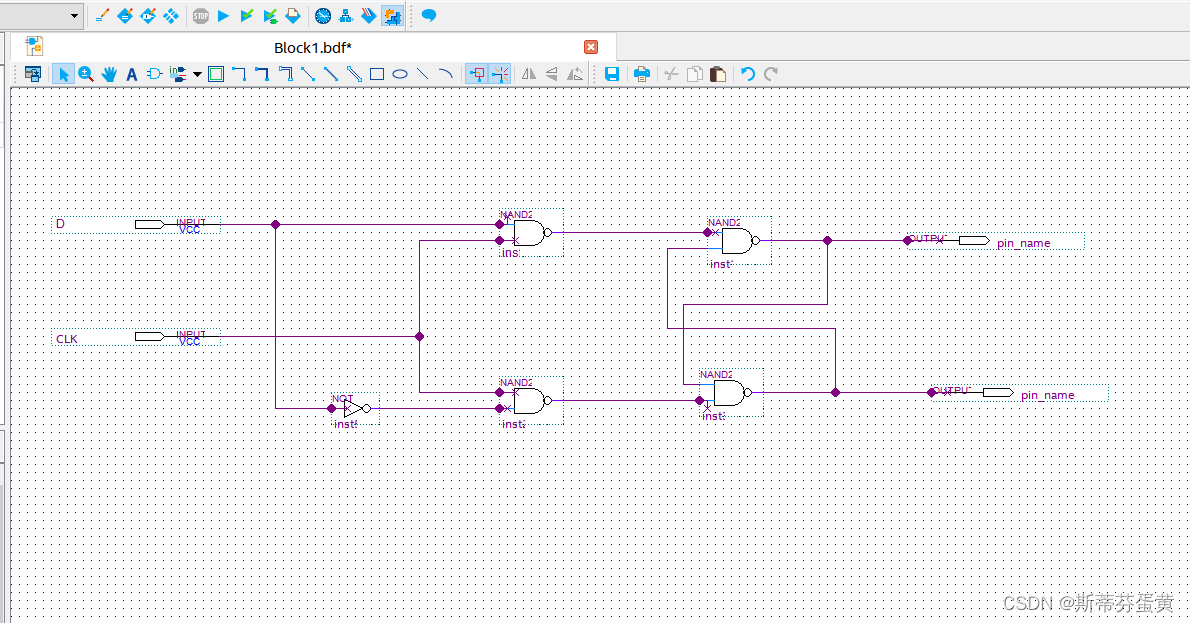

4 个 nand2 与非门,1 个 not 非门,2个输入管脚和2个输出管脚,并连线,最终如下图:
然后保存即可
3.编译
进行编译
无错误
查看硬件电路观察建造了电路是否正确:

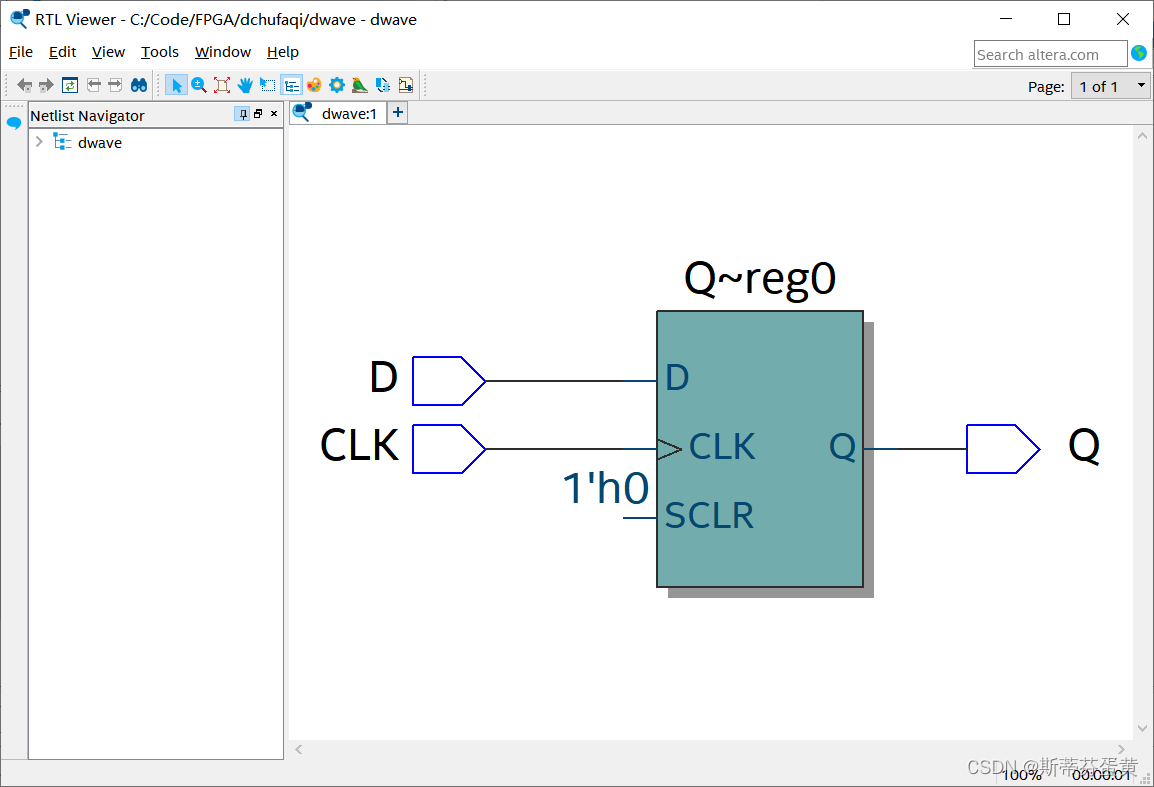

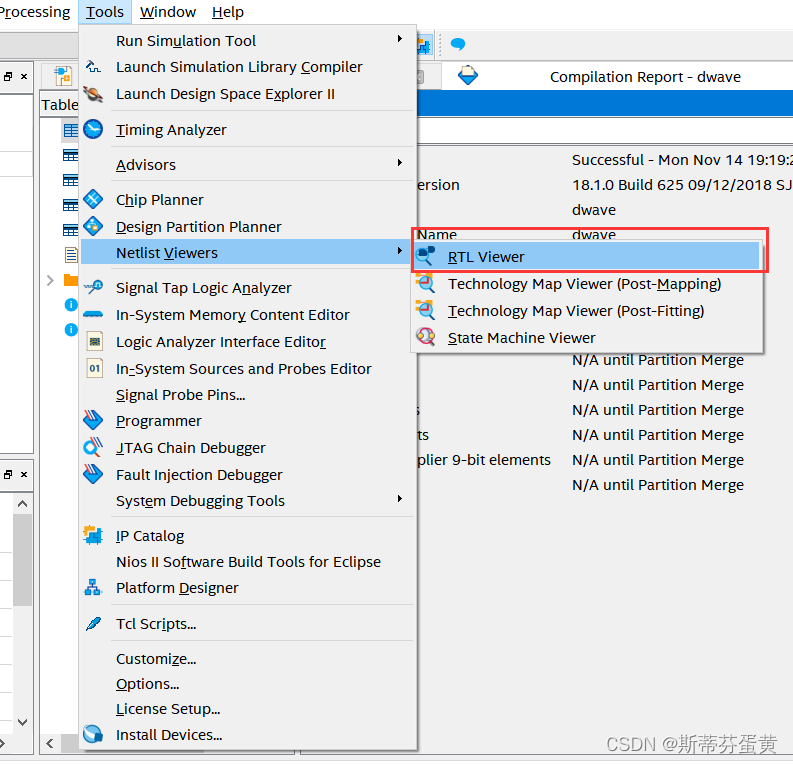

点击【Tools】→【Netlist Viewers】→【RTL Viewer】。
4.仿真波形图
新建波形文件。如上面新建图形文件的方法,从“file”中选择“new”,然后从出现的对话框中选择“university program VWF”。
点击“OK”。

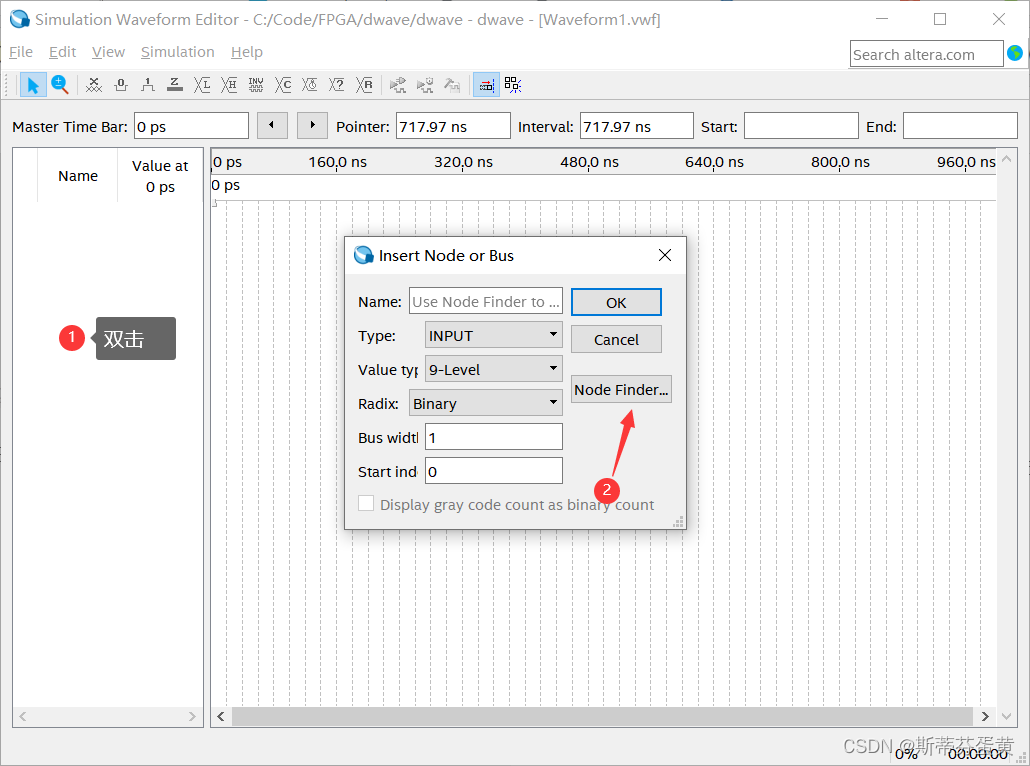

输入波形文件。在波形文件编辑器左端大片空白处双击,出现“insert node or bus”对话框,点击“node finder”按钮。如图。

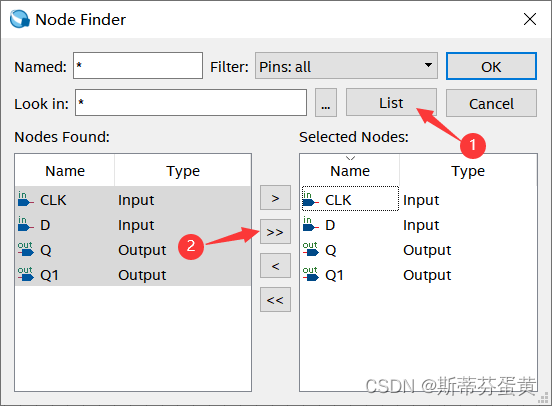

然后在随后出现的“node finder”对话框中点击“list”按钮,则半加器中所有的输入输出引脚全部出现在对话框左边。再在该界面上点击“>>”,则把左边所有的端口都选择到右边,进入波形,如图。

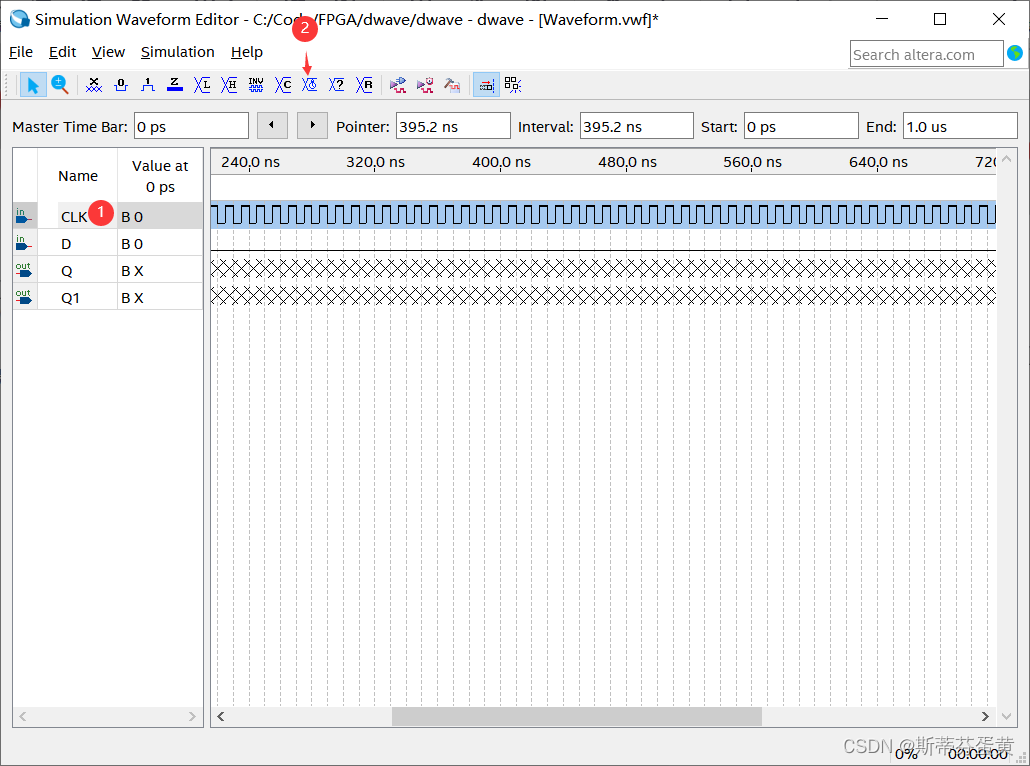

编辑输入CLK,产生时钟信号
输入D随便设置几个低电平和高电平

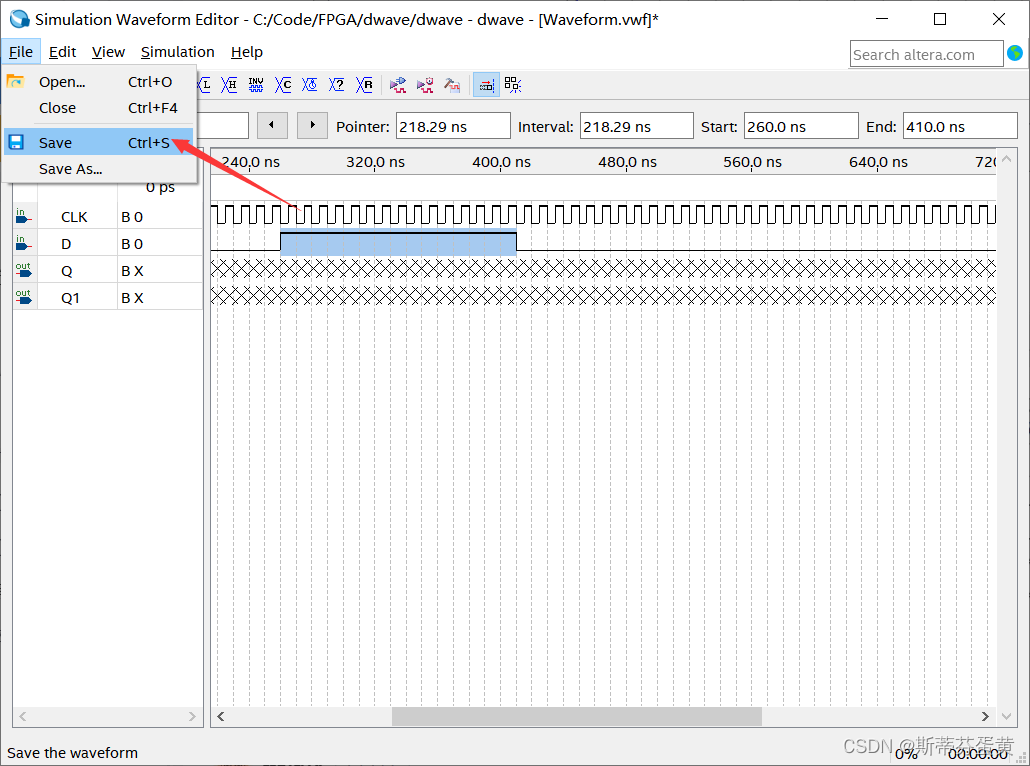

将其保存
5.仿真测试

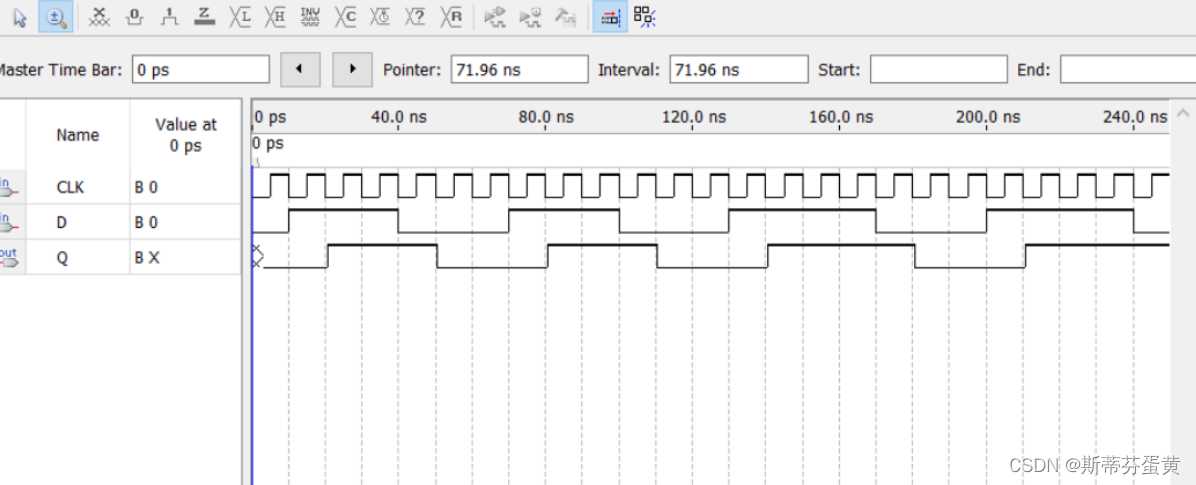

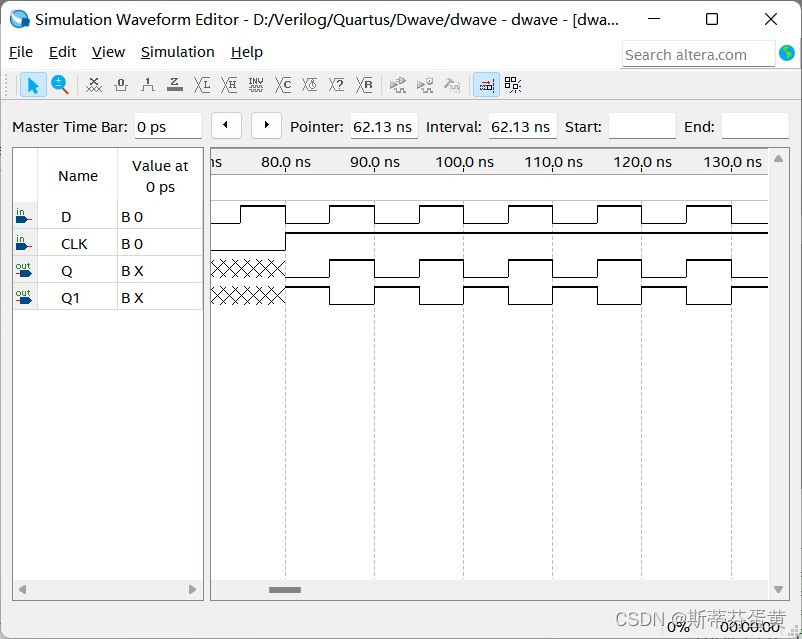

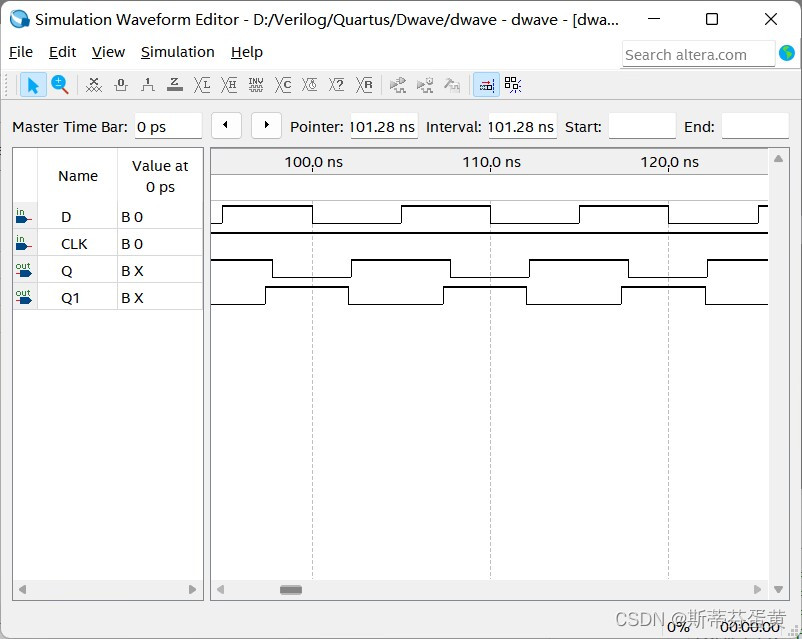

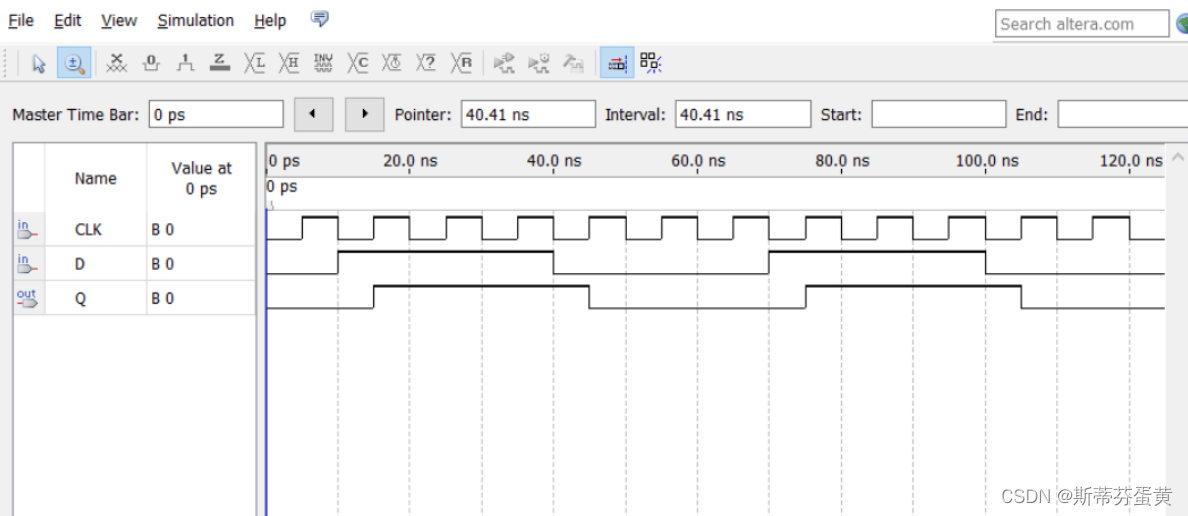

这两个分别是功能仿真和时序仿真
四、调用D触发器并仿真
1.创建工程
与上面相同
2.新建原理图文件

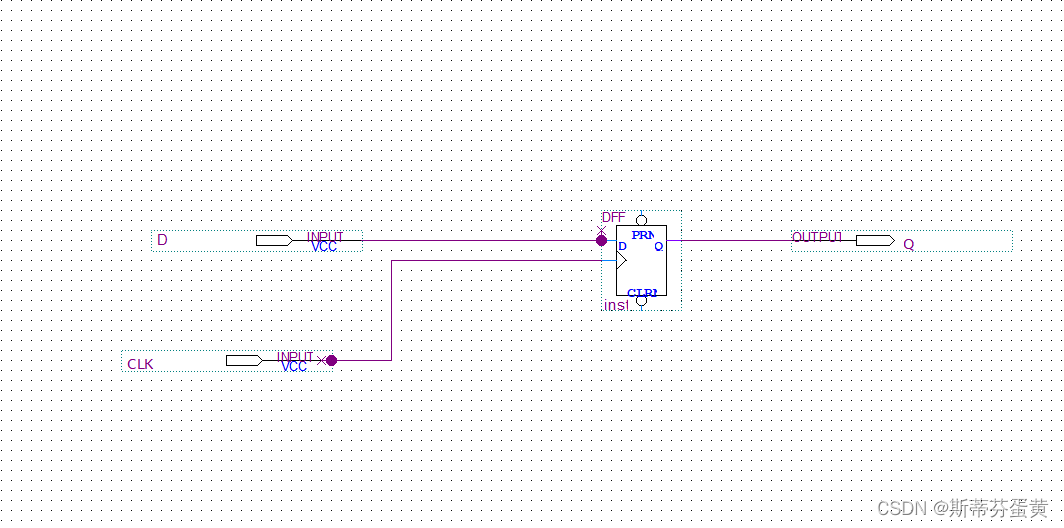

方法和上面相同,如图
3.编译

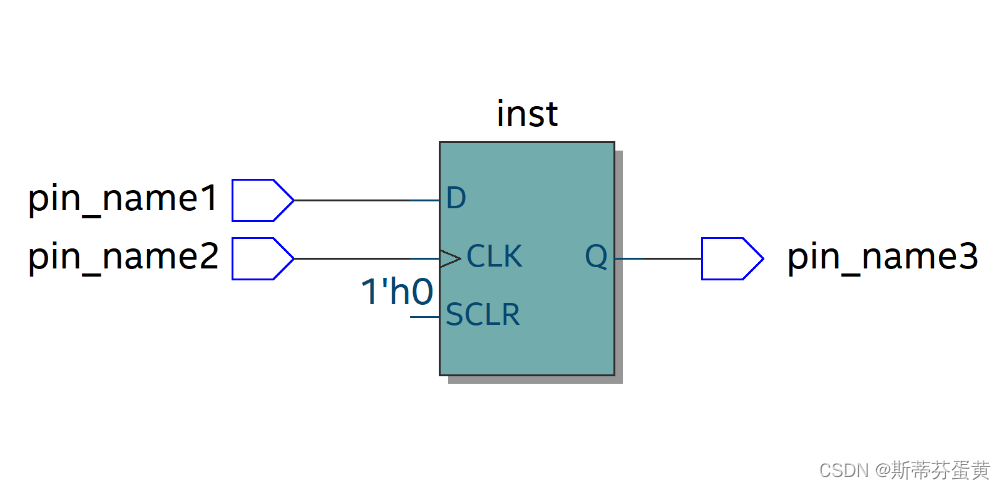

保存并编译,然后查看原理图:
4.查看功能仿真和时序仿真的波形图
方法和上相同
五、使用verilog语言编写D触发器实现仿真
1.新建工程(同上)
2.新建Verilog HDL 文件
代码:
//dwave是文件名
module dwave(D,CLK,Q);
input D;
input CLK;
output Q;
reg Q;
always @ (posedge CLK)//我们用正的时钟沿做它的敏感信号
begin
Q <= D;//上升沿有效的时候,把d捕获到q
end
endmodule
3.编译
4.仿真波形图

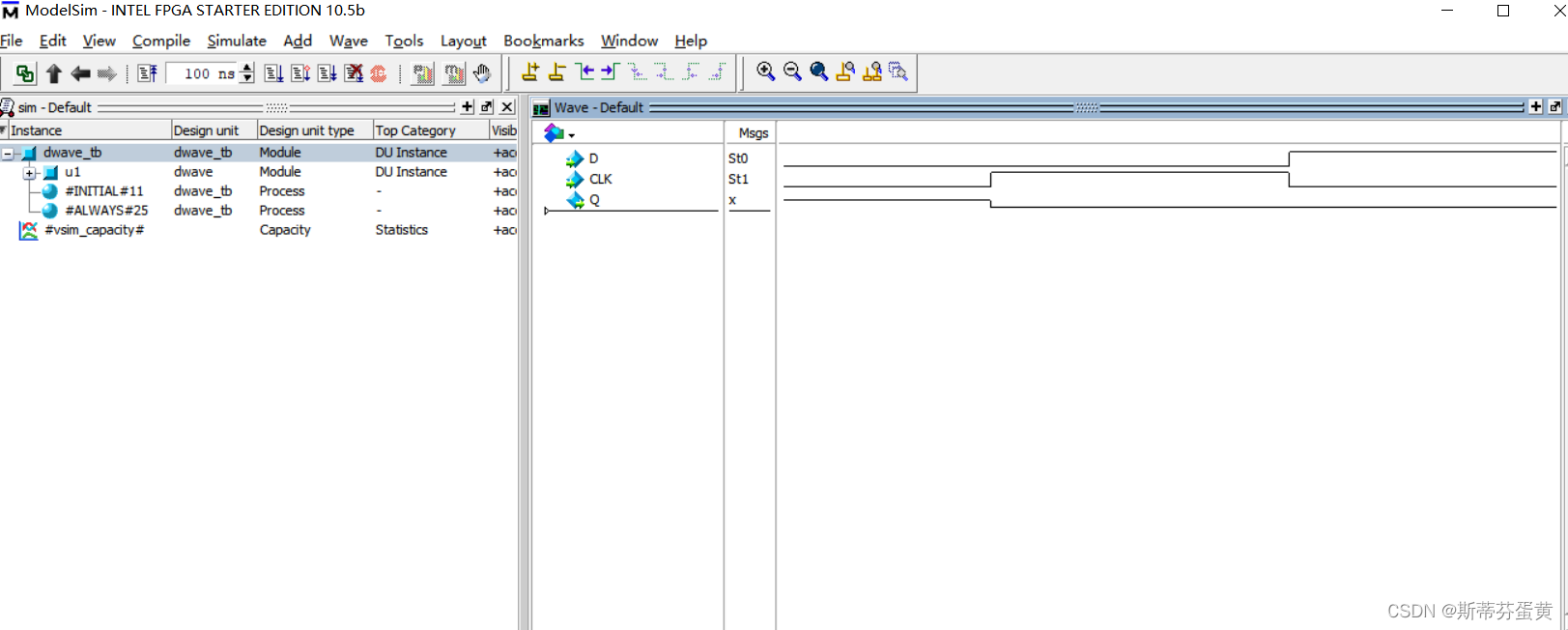

可以跟前面一样仿真,这里使用modelsim SE进行手动仿真
六、总结
三种方式的对比:输入原理图能更清楚的了解D触发器的内部结构,调用D触发器最方便,但对D触发器的内部结构来说就不太清楚,Verilog语言在遇到比较复杂的电路图时会更容易。
通过三种方式实现D触发器及时序仿真的过程,可以发现D触发器的基本功能是在复位信号为1的时候,CLK的上升沿会引起Q值的变化。
