hdlbits题目Count clock

       本来只是一直做题，觉得题目比较基础，直到做到这道题，这道题大概写了2个小时，特意记录一下。

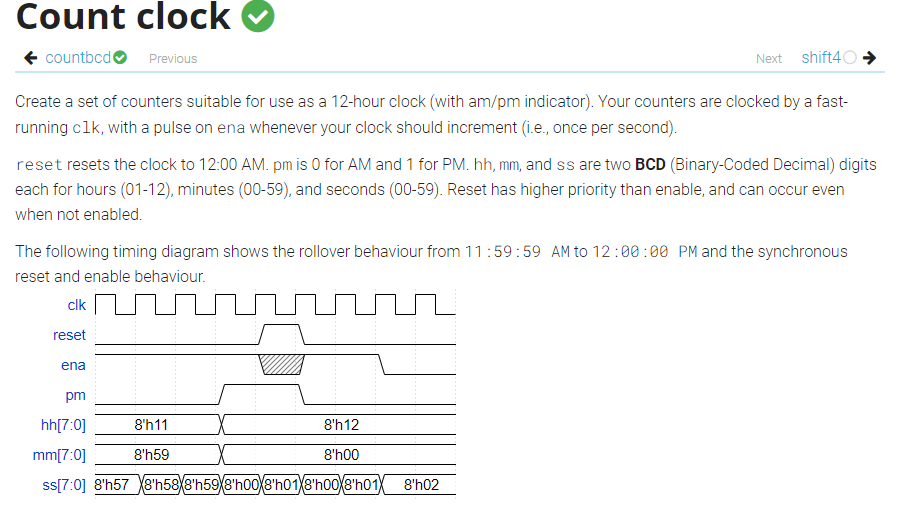

 这个是题目，让做一个计时的时钟。一开始没审好题，直接加法，结果答案是10的地方我的是a,

一看是用2位bcd码来写，没办法，重写了。

 下面是我的代码：

module top_module(
    input clk,
    input reset,
    input ena,
    output pm,
    output [7:0] hh,
    output [7:0] mm,
    output [7:0] ss);


    reg [7:0] h;
    reg [7:0] m;
    reg [7:0] s;

    assign hh=h;
    assign mm=m;
    assign ss=s;


    always@(posedge clk)
        if(reset)
            pm<=0;
    else if(h==8'b0001_0001&&(m[7:4]==4'd5)&&(m[3:0]==4'd9)&&(s[7:4]==4'd5)&&(s[3:0]==4'd9)&&ena)
        pm<=!pm;



    ///
    always@(posedge clk)//小时由于是12进制，不想写两段，所以直接用case跳转了
        if(reset)
            h<=8'b0001_0010;

    else if((m[7:4]==4'd5)&&(m[3:0]==4'd9)&&(s[7:4]==4'd5)&&(s[3:0]==4'd9)&&ena)
        case(h)

            8'b0000_0001:h=8'b0000_0010;
            8'b0000_0010:h=8'b0000_0011;
            8'b0000_0011:h=8'b0000_0100;
            8'b0000_0100:h=8'b0000_0101;
            8'b0000_0101:h=8'b0000_0110;
            8'b0000_0110:h=8'b0000_0111;
            8'b0000_0111:h=8'b0000_1000;
            8'b0000_1000:h=8'b0000_1001;
            8'b0000_1001:h=8'b0001_0000;
            8'b0001_0000:h=8'b0001_0001;
            8'b0001_0001:h=8'b0001_0010;
            8'b0001_0010:h=8'b0000_0001;
        endcase



    ///


    always@(posedge clk)//分的高位
        if(reset)
            m[7:4]<=0;
    else if((~(m[7:4]==4'd5))&&(m[3:0]==4'd9)&&(s[7:4]==4'd5)&&(s[3:0]==4'd9)&&ena)
        m[7:4]<=m[7:4]+4'd1;
    else if((m[7:4]==4'd5)&&(m[3:0]==4'd9)&&(s[7:4]==4'd5)&&(s[3:0]==4'd9)&&ena)
            m[7:4]<=0;

        always@(posedge clk)//分的低位
        if(reset)
            m[3:0]<=0;
    else if((~(m[3:0]==4'd9))&&(s[7:4]==4'd5)&&(s[3:0]==4'd9)&&ena)
        m[3:0]<=m[3:0]+4'd1;
    else if((m[3:0]==4'd9)&&(s[7:4]==4'd5)&&(s[3:0]==4'd9)&&ena)
        m[3:0]<=0;

    ///


    always@(posedge clk)//秒的高位
        if(reset)
            s[7:4]<=0;
    else if((~(s[7:4]==4'd5))&&(s[3:0]==4'd9)&&ena)
        s[7:4]<=s[7:4]+4'd1;
    else if((s[7:4]==4'd5)&&(s[3:0]==4'd9)&&ena)
            s[7:4]<=0;

        always@(posedge clk)//秒的低位
        if(reset)
            s[3:0]<=0;
    else if((~(s[3:0]==4'd9))&&ena)
        s[3:0]<=s[3:0]+4'd1;
    else if((s[3:0]==4'd9)&&ena)
        s[3:0]<=0;
endmodule

最后
