题目

Build a 4-digit BCD (binary-coded decimal) counter. Each decimal digit is encoded using 4 bits: q[3:0] is the ones digit, q[7:4] is the tens digit, etc. For digits [3:1], also output an enable signal indicating when each of the upper three digits should be incremented.

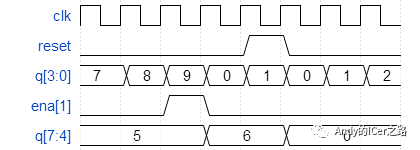

我的设计

    题目的意思就是设计一个16位的十进制BCD计数器（个位占4位，十位占4位，百位占4位，千位占4位），然后个位进位，十位进位，百位进位时，都输出一个使能信号，这里提供两种实现的方法，法一是直接实现，不例化模块；法二是先设计一个4位的BCD计数器，然后再例化为16位的BCD计数器。

法一

module top_module (    input clk,    input reset,   // Synchronous active-high reset    output [3:1] ena,    output reg [15:0] q);      always @(posedge clk)        if (reset)begin  // Count to 10 requires rolling over 9->0 instead of the more natural 15->0            q <=0;        end    else begin            if(q[3:0] != 4'd9)                q[3:0] <= q[3:0]+1;        else begin          q[7:4] <= q[7:4]+1;        q[3:0] <= 0;                if(q[7:4] == 4'd9)begin                    q[7:4] <= 0;                    q[11:8] <= q[11:8]+1;                    if(q[11:8] == 4'd9)begin                        q[11:8] <= 0;                        q[15:12] <= q[15:12]+1;                        if(q[15:12] == 4'd9)begin                            q <= 0;                        end                    end                end            end        end    assign ena[1]=(q[3:0] == 4'd9)?1:0;    assign ena[2]=(q[7:4] == 4'd9 && q[3:0] == 4'd9)?1:0;    assign ena[3]=(q[11:8] == 4'd9 && q[7:4] == 4'd9 && q[3:0] == 4'd9)?1:0;endmodule​​

法二

module count4(    input clk,    input reset,    input ena,    output reg[3:0] q);     always @ (posedge clk)        begin            if(reset)                q <= 4'b0;            else if (ena)                begin                    if(q == 4'd9)                         q <= 4'd0;                    else                        q <= q + 1'b1;                end        end endmodule​​module top_module (    input clk,    input reset,   // Synchronous active-high reset    output [3:1] ena,    output [15:0] q);      wire  en1, en2, en3, en4;  assign en1 = 1;  assign en2 = (q[3:0] == 4'd9);  assign en3 = (q[7:4] == 4'd9 && q[3:0] == 4'd9);  assign en4 = (q[11:8] == 4'd9 && q[7:4] == 4'd9 && q[3:0] == 4'd9);      //one    count4 inst1_count4    (        .clk(clk),        .reset(reset),        .ena(en1),        .q(q[3:0])    );     //ten     count4 inst2_count4    (        .clk(clk),        .reset(reset),        .ena(en2),        .q(q[7:4])    );     //hundred    count4 inst3_count4    (        .clk(clk),        .reset(reset),        .ena(en3),        .q(q[11:8])    );     //thousand    count4 inst4_count4    (        .clk(clk),        .reset(reset),        .ena(en4),        .q(q[15:12])    );     //用来表示进位    assign ena = {q[11:8] == 4'd9 && q[7:4] == 4'd9 && q[3:0] == 4'd9, q[7:4] == 4'd9 && q[3:0] == 4'd9, q[3:0] == 4'd9}; endmodule

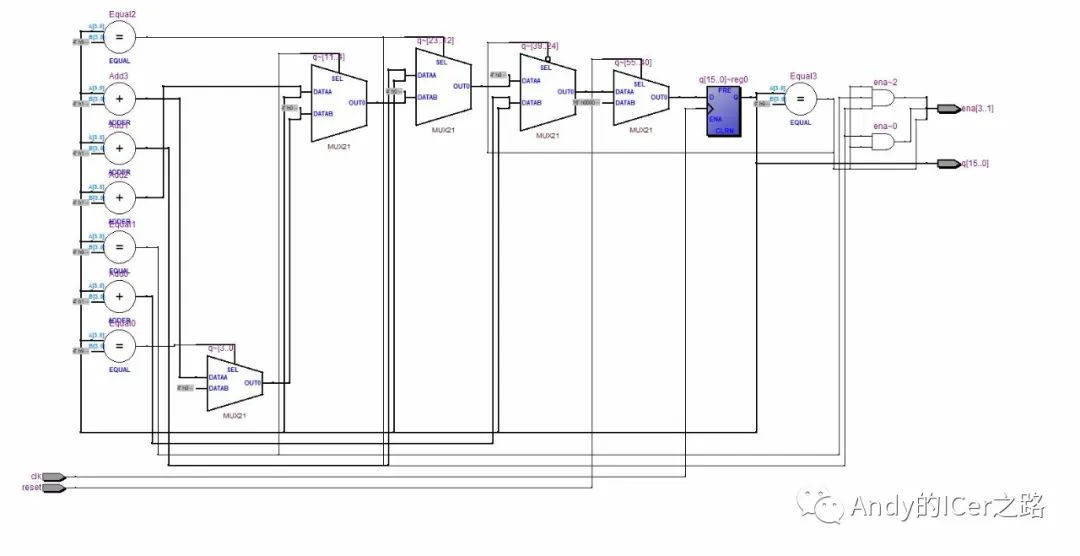

综合的电路
