1.异步递减计数器

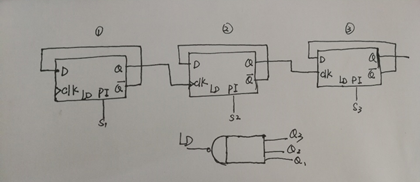

1.1异步计数器原理图

异步递减计数器，用带置数功能的D触发器实现，每一个D触发器的Q-和D连接，构成二分频器。PI是置数端，LD是置数使能（高点平有效）。开始从S3 S2 S1开始递减计数，当Q3 Q2 Q1=000时，经过或非门输出高电平，使能置数，使的Q3 Q2 Q1= S3 S2 S1。

注意：此处的置数端为异步置数，当LD=1时，立即置数，图中化成了与非门，应为或非门，置数高电平有效

cadence仿真电路如图所示。

1.2异步计数器仿真结果

这里不放仿真结果图片，仿真功能正常。

2.同步计数器

2.1同步计数器原理

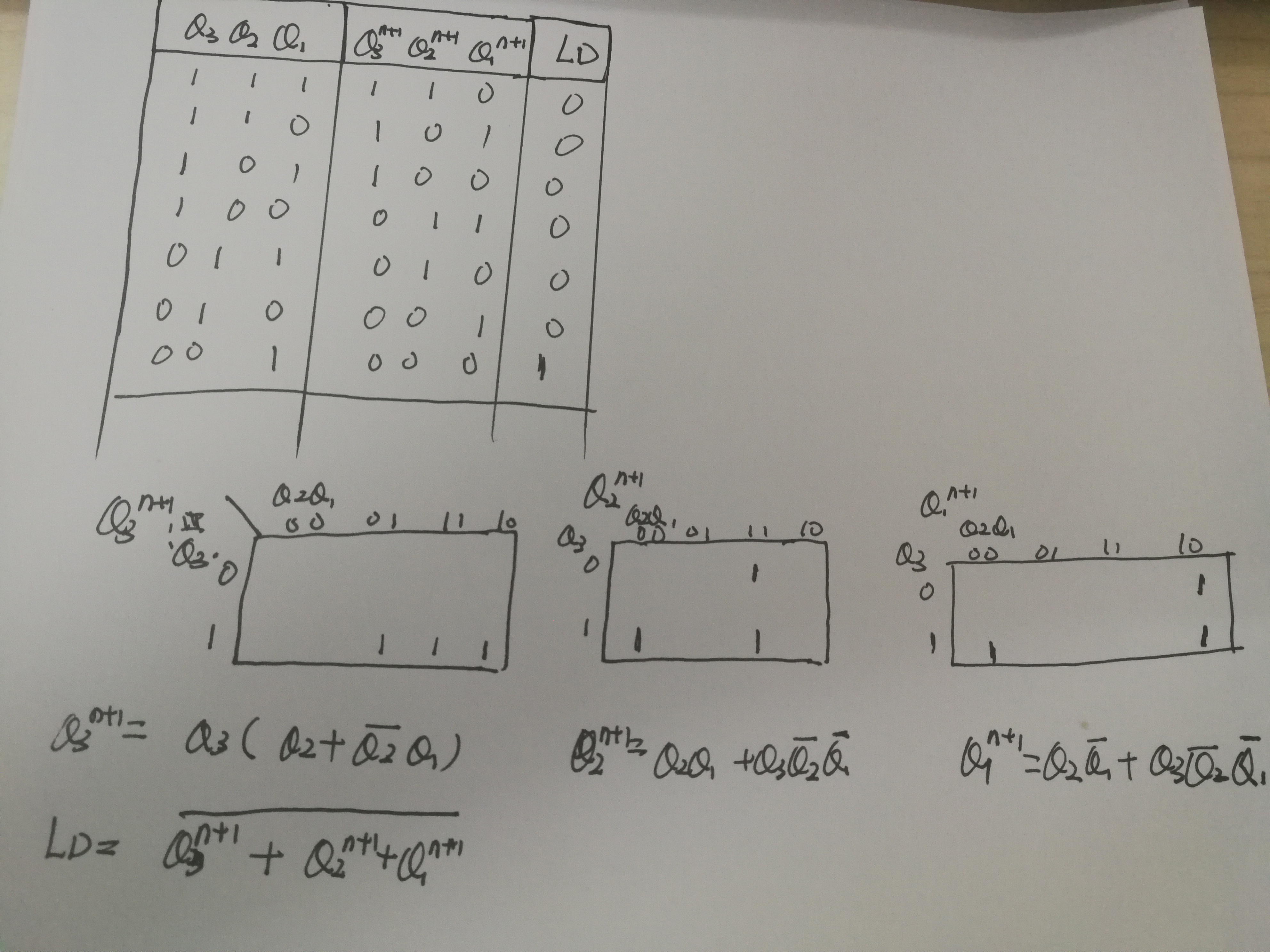

1. 用时序逻辑设计的方法，画出真值表：

2. 根据真值表画卡诺图

3. 根据卡诺图化简逻辑表达式

3.性能参数对比

同步和异步计数器最高工作频率近似均在2-3G，传播延时差距不大，但同步计数器功耗较大，由于其包含有大量的组合逻辑电路。

4.D触发器原理分析

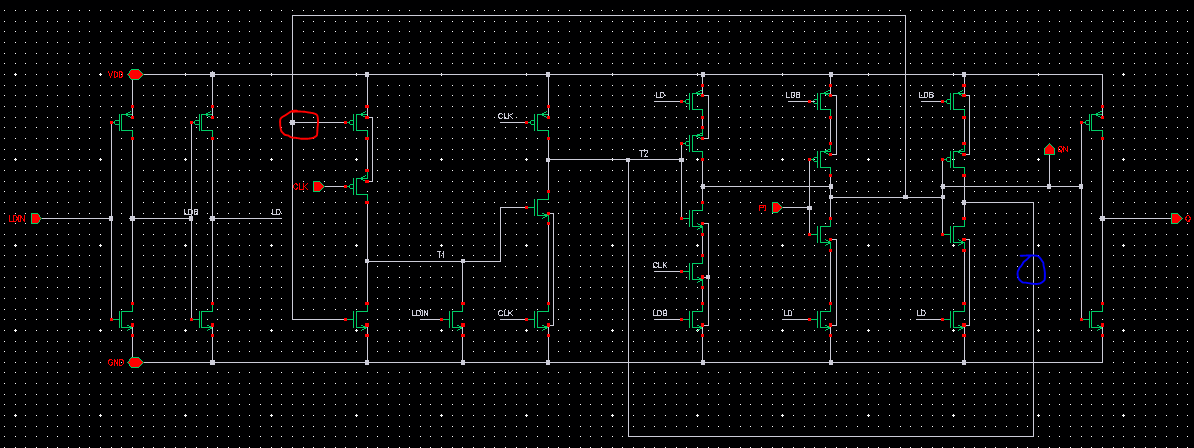

如图为计数器中用到的D触发器，带异步置数功能。红色的为数据端，如1.1节所示的异步计数原理图，将Q-和数据端DATA接在一起，构成递减计数器（也可以看作二分频器）。PI是置数端，LD是置数使能（高点平有效），LD=1时，Q=PI.
下面分析D触发器的功能：假设Q-与D端未连接，分析正常触发器的功能。
假设正常计数：LD=0,LDB=1;LDIN=0
clk=0时：T1=D-，T2=1
clk=1时：T1=D-（保持clk=0时的数据），T2=D,Q-=D-,Q=D。
置数功能：
假设LD=1,LDB=0;LDIN=1
则PI经过两级反相器传递给Q。完成置数功能。

问题：蓝色线的作用是什么？是否可以去掉
将蓝色反馈回路去掉后搭建如下电路仿真触发器的功能。

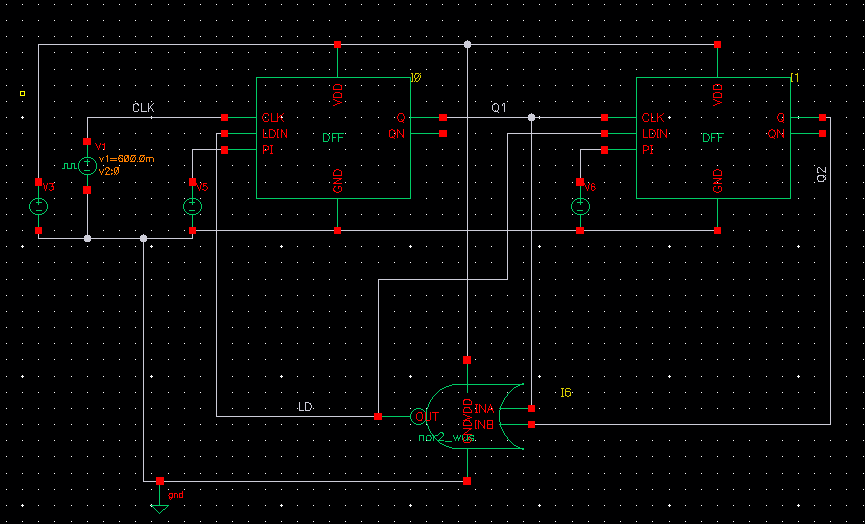

如图所示为一个2位的递减计数器，已经除去了蓝色反馈线。仿真结果如下

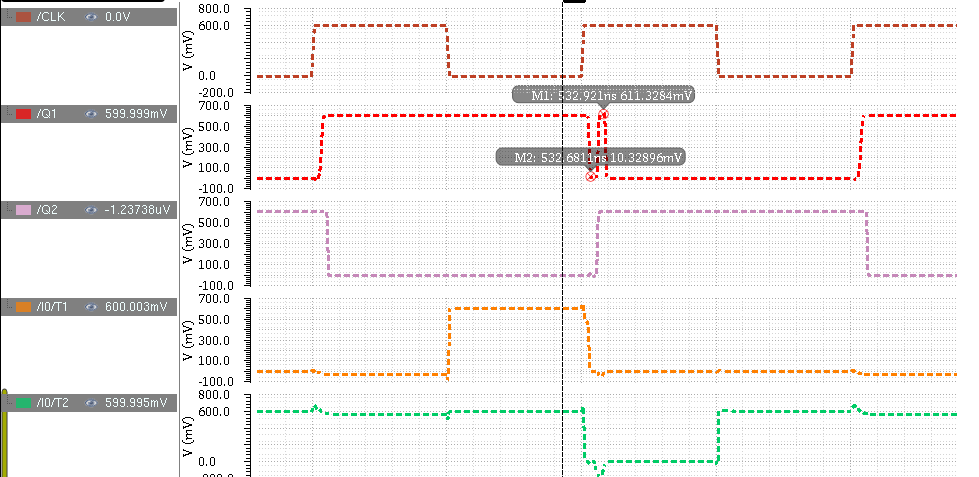

图a 无蓝色反馈线的异步递减计数器仿真结果

图b 带蓝色反馈线的异步递减计数器仿真结果

图a和图b对比结果，在Q2Q1=00之后，计数器重新置数为11，无蓝色反馈线的触发器的Q1会立即再拉低，导致Q2Q1=11状态无法保持一个时钟周期。

假设，在某个上升沿之后，Q2Q1=00，此时LD=1,立即置数Q1=1,则Q-=0。
此时T2=0;上升沿之后，clk仍然为高电平clk=1；此时会将T2=0传递到Q端，使得Q立即拉低。
如果带有蓝色反馈线：
在某个上升沿之后，Q2Q1=00，此时LD=1,立即置数Q1=1,则Q-=0。与此同时，由于蓝色反馈线的存在会使得T2=1，之后clk为高电平clk=1；此时会将T2=1传递到Q端，Q端数据不变。

同理如果，假设在某个上升沿之后，Q2Q1=00，此时LD=1,立即置数Q1=0,则Q-=1。
当T2=1时，上升沿之后，clk仍然为高电平clk=1；此时会将T2=1传递到Q端，使得Q立即拉高，出现错误。

总结：蓝色反馈线的存在会在置数的同时将T2与Q端数据保持一致，防止在上升沿置数之后clk=1的时候，将T2传递给Q，造成错误。

2020.08.31更新
跟导师聊过之后，导师提出质疑，理论上同步计数器时钟信号驱动更多mos管的栅极，而本次仿真验证的过程用的是cadence理想时钟，驱动能力相当于无穷大。真实的仿真过程是双模预分频输出驱动连个计数器，而双模预分频驱动能力有限，驱动太多mos管限制工作频率提高。
