module toggle(input T,
input clk,
output reg Q
);
always @(posedge clk )
if(T == 1) Q <= ~Q;
else Q <= Q;
endmodule

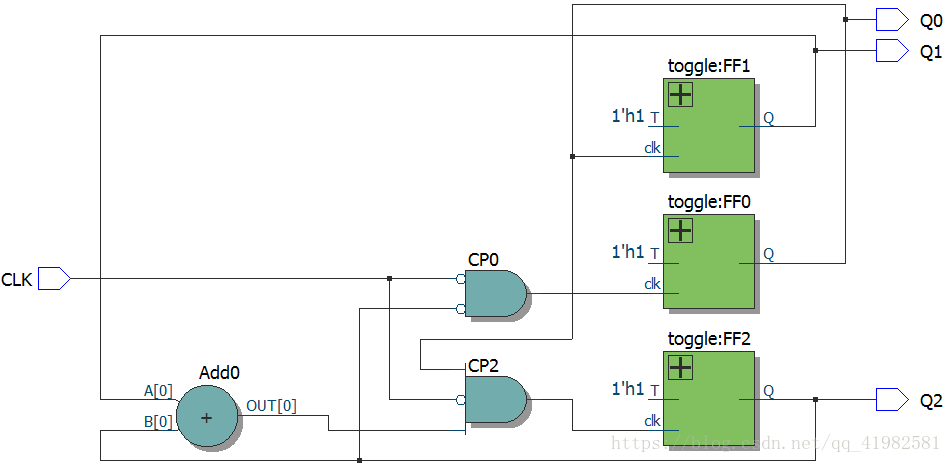

module cy4(input CLK,
output Q0,Q1,Q2
);
wire CP0;
wire CP1;
wire CP2;
assign CP0 = ~(~Q2 & ~CLK);
assign CP1 = ~Q0;
assign CP2 = ~(~CLK&(Q0&Q1+Q2));
toggle FF0(.T(1),.clk(~CP0),.Q(Q0));
toggle FF1(.T(1),.clk(~CP1),.Q(Q1));
toggle FF2(.T(1),.clk(~CP2),.Q(Q2));
endmodule
