概述

题目:设计一个电路,利用74HC161+74HC4511,使显示数码管按1s的频率循环显示0-9
思路:1. 仿真74HC161和74HC4511(仿真74HC161的步骤一样,只有代码不同)2.整合74HC161和74HC4511
工具:Libero SoC v11.9

以下为第二步中的整合74HC4511+74HC161,仿真74HC161和74HC4511看http://t.csdn.cn/luNu1

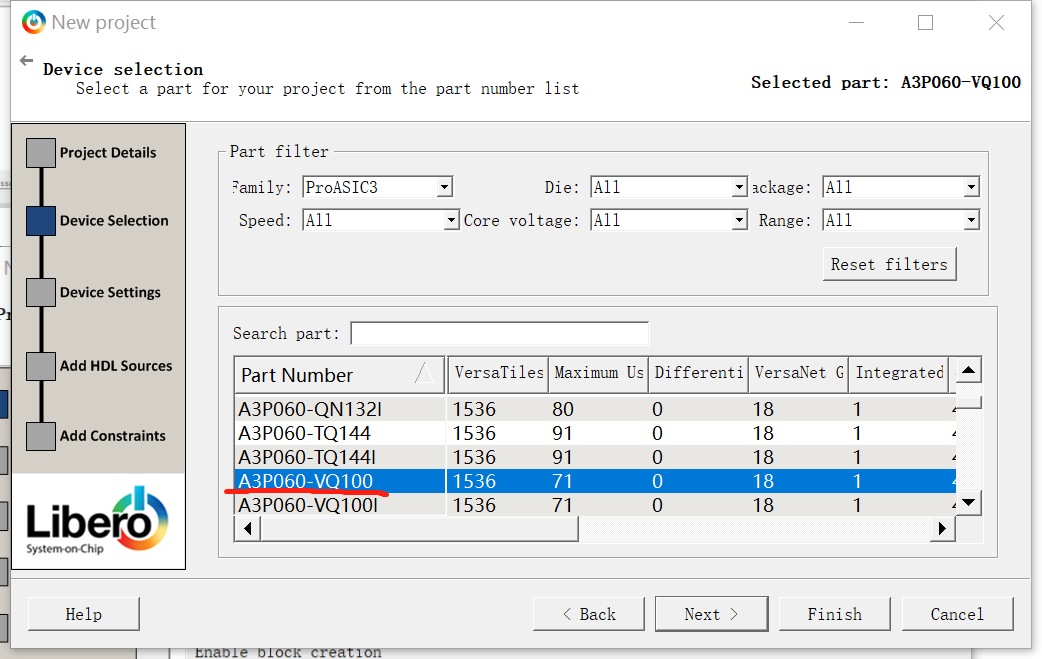

1.创建文件:

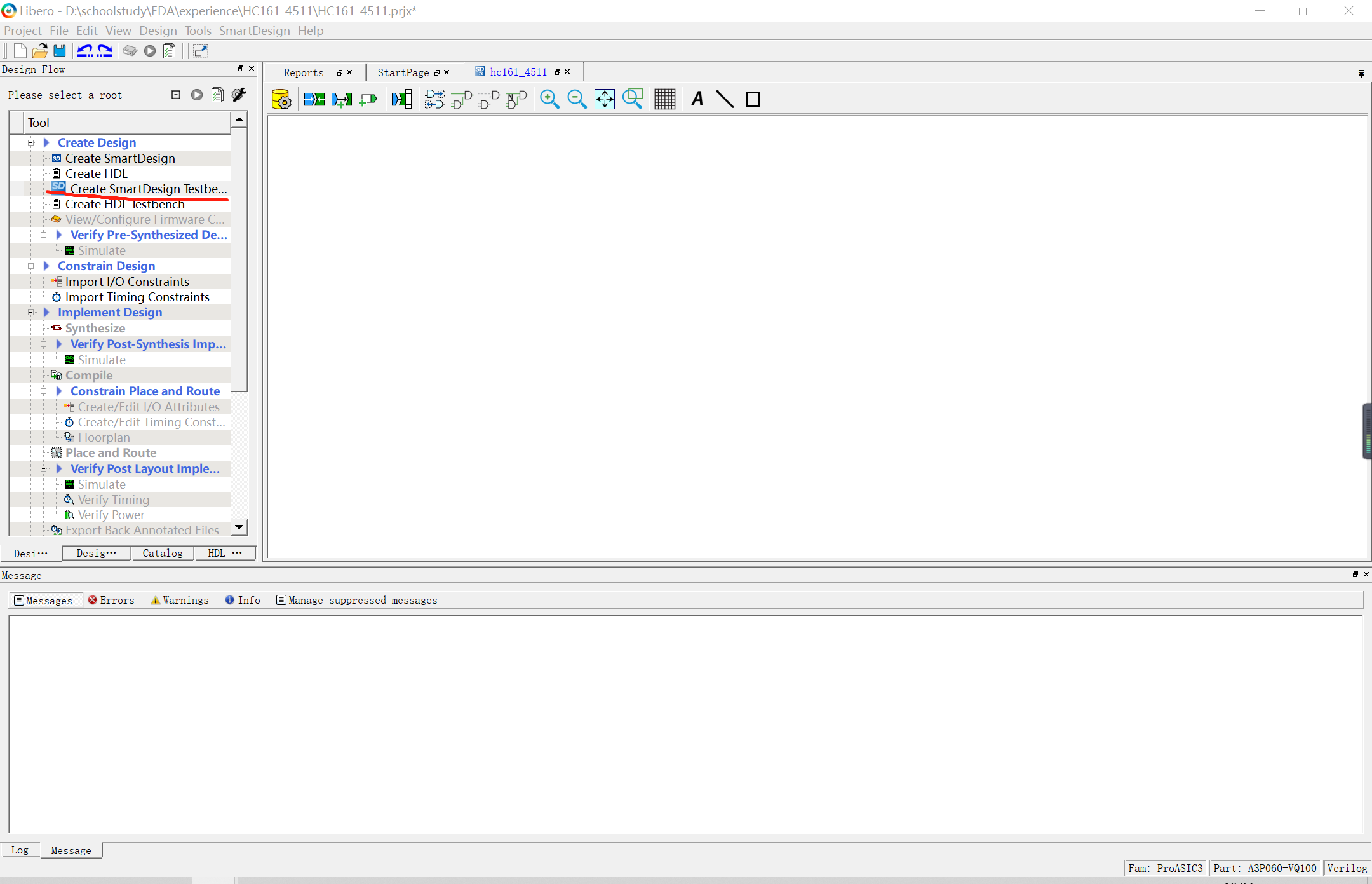

2.建文件

 sd文件名与之前的一致

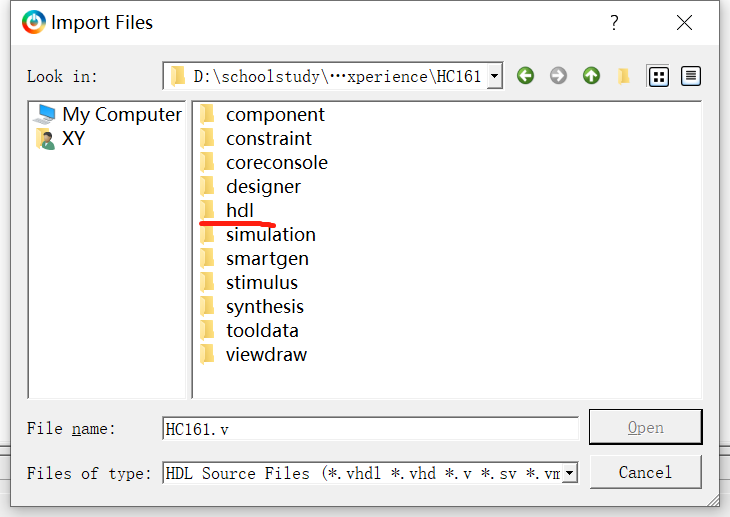

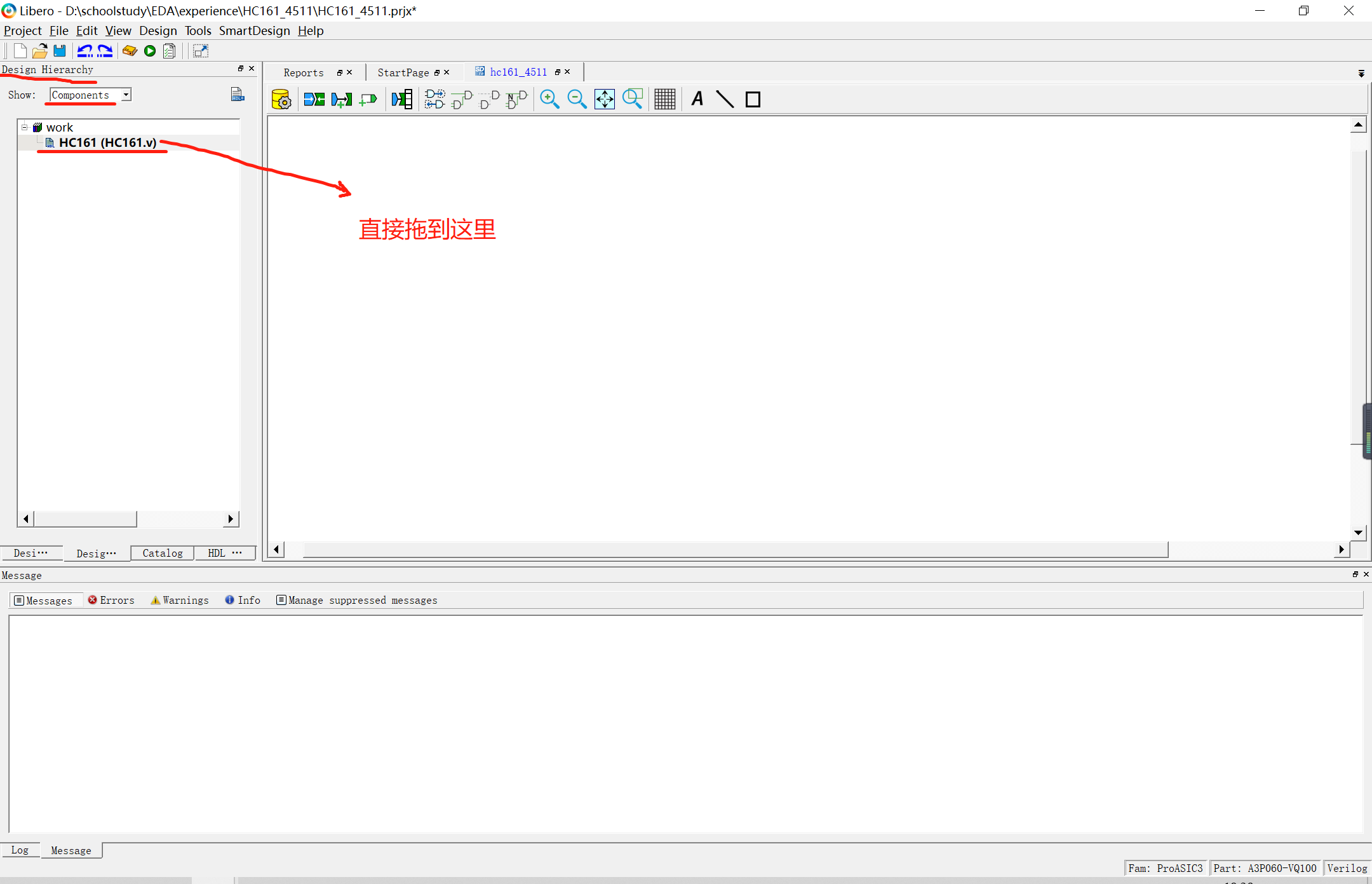

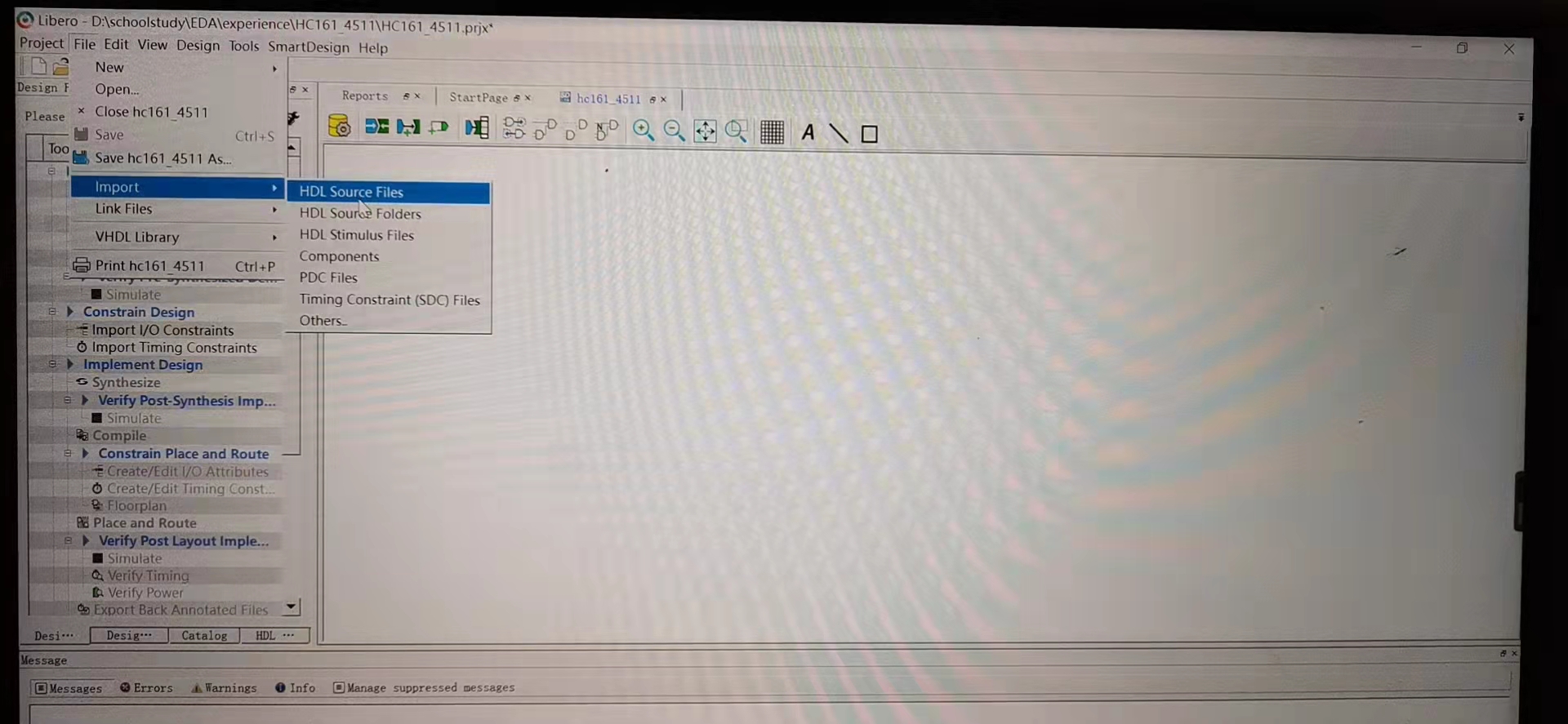

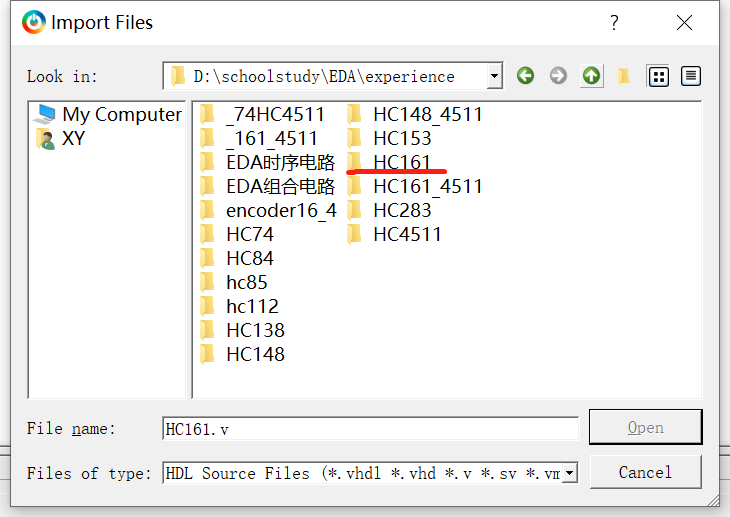

 把前面做的161和4511的仿真导入进来

 4511同理

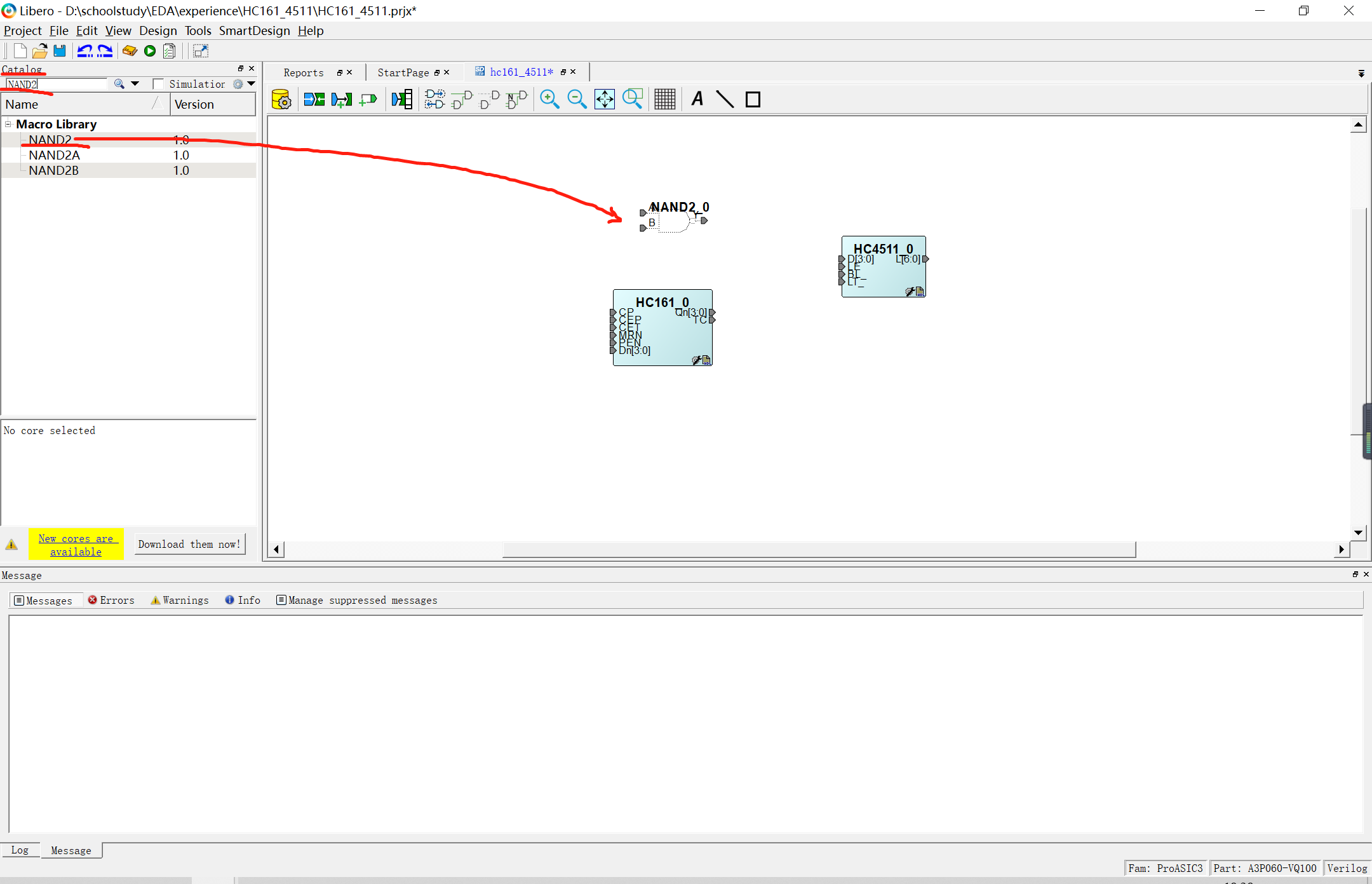

 在catalog中输入NAND2找到NAND2并拉入页面中

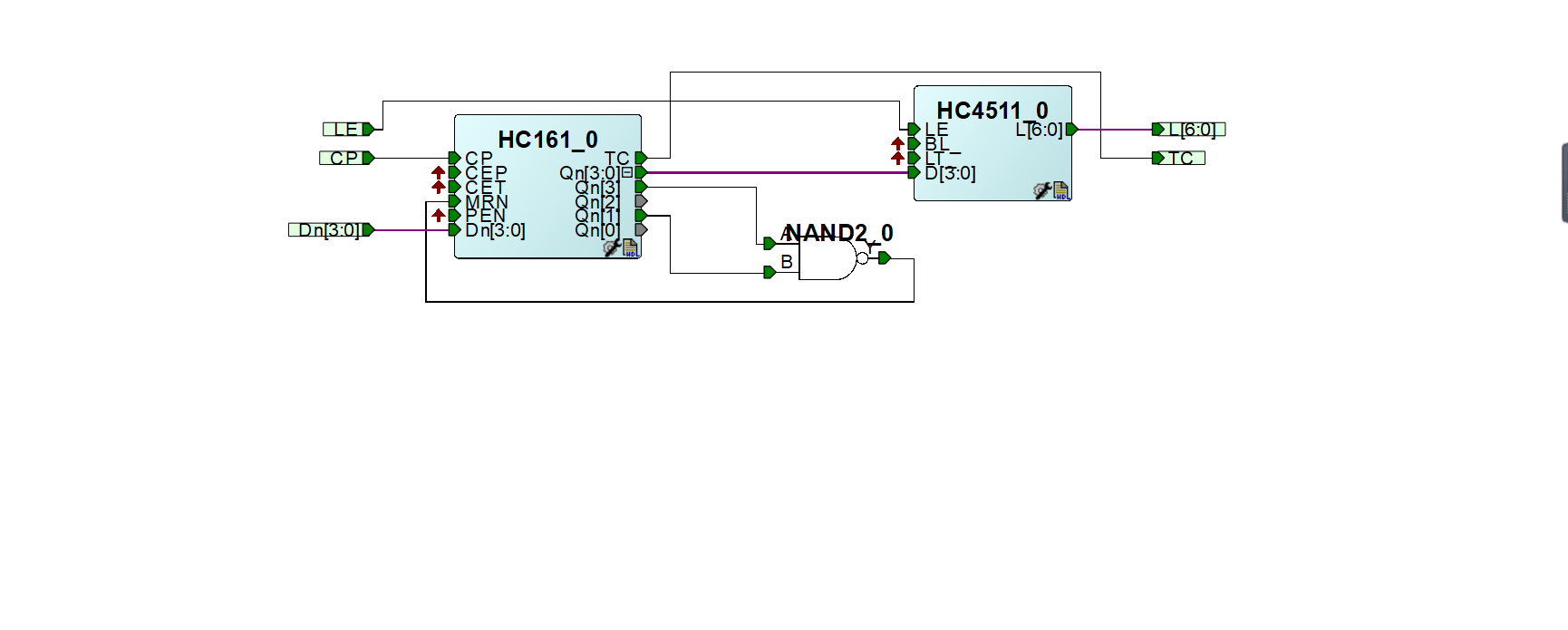

 将页面中的组件相连

  • promote to top level 引导外面
  • tie height设为高频
  • 先点击接口1再点击接口2(同时按住shift)右键选择connect可将两个接口相连

保存文件后直接布线和烧录

布线和烧录的步骤看EDA实验-仿真74HC4511_不知名的白日做梦选手的博客-CSDN博客
