概述
题目要求:
8个共阳极的LED灯,提供48MHZ的时钟信号;流水灯模式为:1、5亮,其余灭,右移三次后全灭;4、8亮,其余灭,左移三次后全灭;4、5亮,其余灭,向两边移动三次后全灭;1、8亮,其余灭,向中间移动三次后全灭。
设计思路:
1、Moore机
2、状态输出表:
状态名 | 状态赋值 | 输出 |
0 | 00000 | 01110111 |
1 | 00001 | 10111011 |
2 | 00010 | 11011101 |
3 | 00011 | 11101110 |
4 | 00100 | 11111111 |
5 | 00101 | 11101110 |
6 | 00110 | 11011101 |
7 | 00111 | 10111011 |
8 | 01000 | 01110111 |
9 | 01001 | 11111111 |
10 | 01010 | 11100111 |
11 | 01011 | 11011011 |
12 | 01100 | 10111101 |
13 | 01101 | 01111110 |
14 | 01110 | 11111111 |
15 | 01111 | 01111110 |
16 | 10000 | 10111101 |
17 | 10001 | 11011011 |
18 | 10010 | 11100111 |
19 | 10011 | 11111111 |
3、未用状态的次态为无关项,状态编码为自然二进制,用D触发器做状态存储器。
4、转移方程:
q0=q1·q2·q3·q4+q0·q4’+q0·q3’
q1=q1’·q2·q3·q4+q1·q2’+q1·q4’+q1·q3’
q2=q0’·q2’·q3·q4+q2·q4’+q2·q3’
q3=q3’·q4+q3·q4’
q4=q3’·q4’+q3·q4’
5、输出方程:
z0=(q0+q2+q3+q4)·(q1’+q2’+q4’)·(q1’+q2+q3+q4);
z1=(q0’+q3+q4)·(q1’+q2’+q3+q4)·(q0+q1+q2+q3+q4’)·(q1+q2’+q3’+q4’); z2=(q0’+q3+q4’)·(q1’+q2+q3’+q4’)·(q0+q1+q3’+q4);
z3=(q0’+q3’+q4)·(q0+q1+q2+q3’+q4’)·(q1+q2’+q3+q4’)·(q1’+q2+q3’+q4);
z[4:7]可以通过z[0:3]得到:
select=(q0|q1&(q2|q3|q4))
z[4:7]=({4{select}} &({z3,z2,z1,z0}))|({4{!select}}&({z0,z1,z2,z3}));
6、分频得到1HZ的时钟
自启动性:
未用状态 | 下一状态 |
10100 | 10101 |
10101 | 10110 |
10110 | 10111 |
10111 | 01000 |
11000 | 11001 |
11001 | 11010 |
11010 | 11011 |
11011 | 01000 |
11100 | 11101 |
11101 | 11110 |
11110 | 11111 |
11111 | 10000 |
最多经过三次时钟上升沿,回到正常状态中。
思考:
(1)采用格雷码为状态编码赋值可能更好。
(2)采用JK触发器可能会使转移方程变得简单。
(3)使用八个触发器,直接以流水灯的变化作为该状态的次态,可以省掉译码电路。

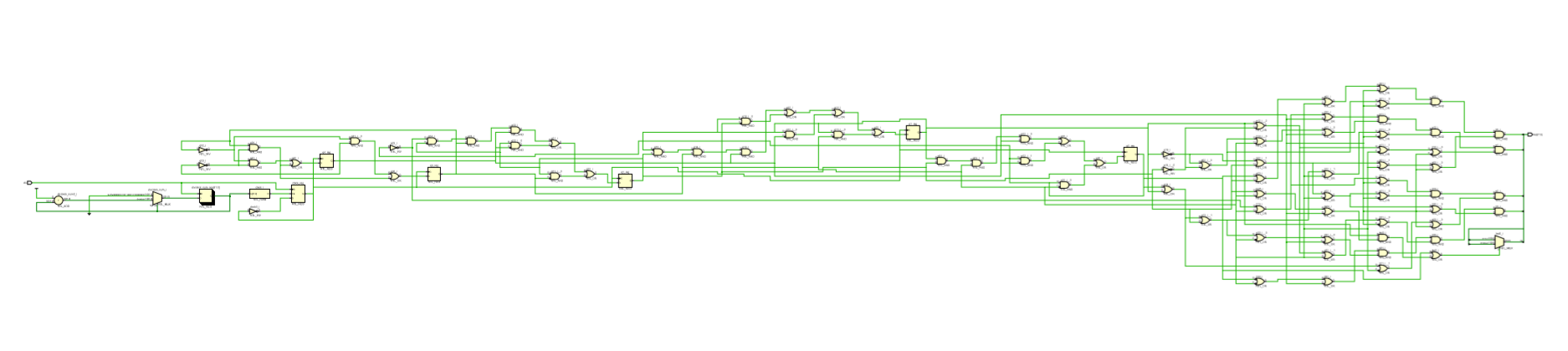

电路图(可能看不清楚):
代码
module led_control(
input clk,
output [7:0] led
);
//reg [7:0] ledout;
reg [31:0] divclock_num=0;
reg clock=0;
reg q0=0,q1=0,q2=0,q3=0,q4=0;
wire z0,z1,z2,z3;
parameter full_num=24000000;
always@(posedge clk)
begin
if (divclock_num==full_num)
begin
clock=~clock;
divclock_num=0;
end
else
begin
divclock_num=divclock_num+1'b1;
end
end
assign z0=(q0|q2|q3|q4)&(~q1|~q2|~q4)&(~q1|q2|q3|q4);
assign z1=(~q0|q3|q4)&(~q1|~q2|q3|q4)&(q0|q1|q2|q3|~q4)&(q1|~q2|~q3|~q4);
assign z2=(~q0|q3|~q4)&(~q1|q2|~q3|~q4)&(q0|q1|~q3|q4);
assign z3=(~q0|~q3|q4)&(q0|q1|q2|~q3|~q4)&(q1|~q2|q3|~q4)&(~q1|q2|~q3|q4);
assign led[7:4]={z0,z1,z2,z3};
assign led[3:0]=({4{(q0|q1&(q2|q3|q4))}}&({z3,z2,z1,z0}))|({4{!(q0|q1&(q2|q3|q4))}}&({z0,z1,z2,z3}));
always@(posedge clock)
begin
q0<=q1&q2&q3&q4|q0&~q4|q0&~q3;
q1<=~q1&q2&q3&q4|q1&~q2|q1&~q4|q1&~q3;
q2<=~q0&~q2&q3&q4|q2&~q4|q2&~q3;
q3<=~q3&q4|q3&~q4;
q4<=~q3&~q4|q3&~q4;
end
endmodule
仿真文件:
module sim_led();
reg clk;
wire [7:0] led;
led_control uut(clk,led );
initial
begin
clk=0;
end
always #2 clk=~clk;
endmodule

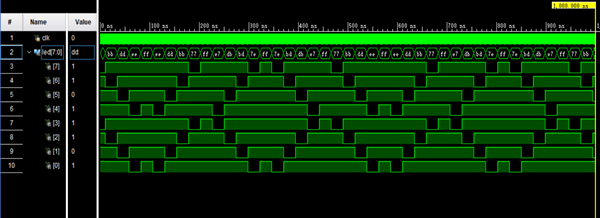

vavido仿真波形:
