基于stm32mp157实现LED流水灯
实验环境：
stm32CubeIDE，stm32mp157开发板，win10PC机，基于HAL库开发
实验要求：
每隔一秒点亮一个LED
实验步骤：
第一步：

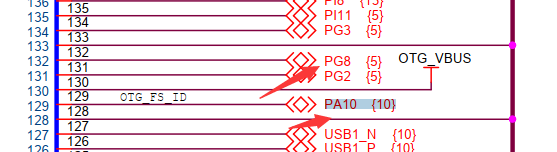

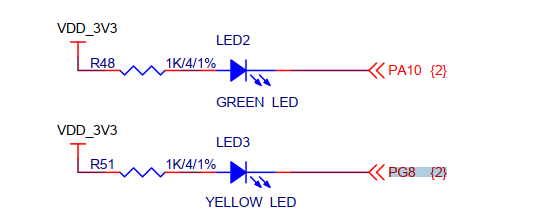

根据stm32mp157底板原理图，找到LED对应GPIO引脚
因此，我们找到PG8，PA10，并且由原理图可知，当PA10和PG8输出低电平时，LED亮
第二步：

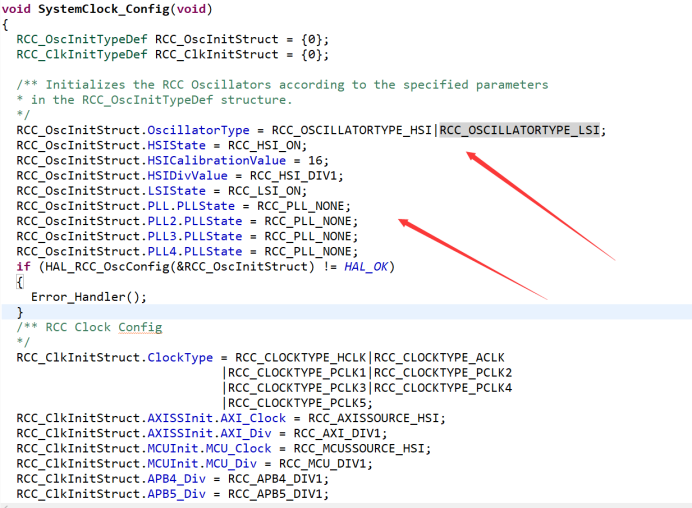

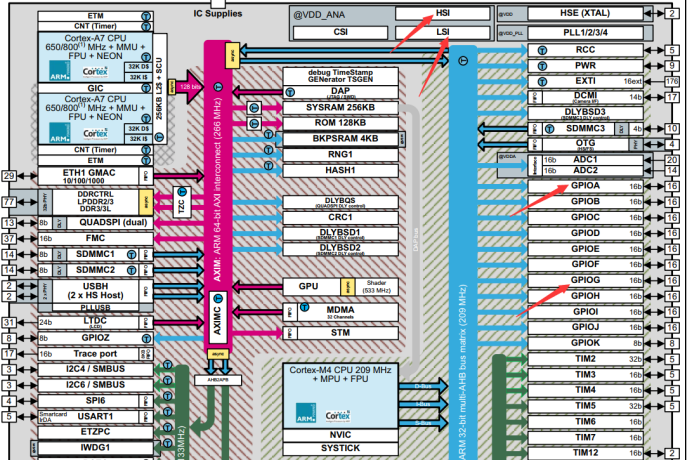

时钟使能，根据原理图可知GPIOA，GPIOG挂载在HSI和LSI上
时钟使能代码：
第三步：

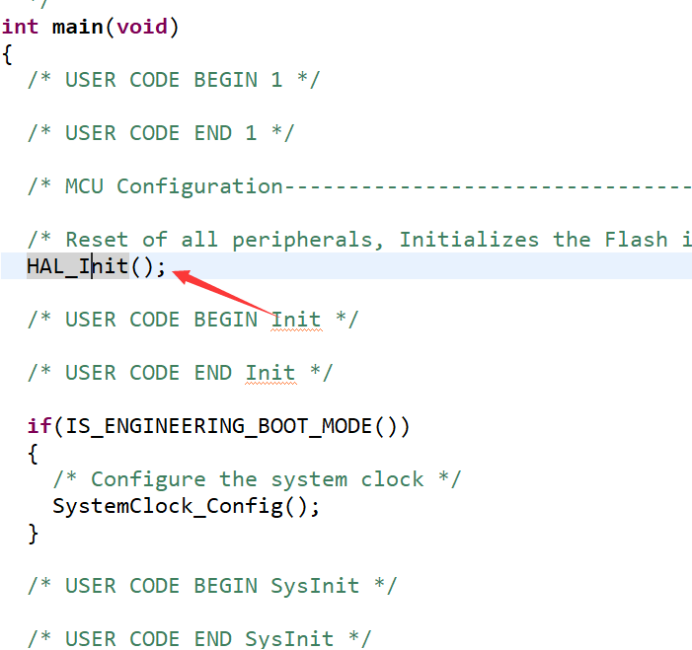

初始化HAL库，它已经配置好了
第四步：

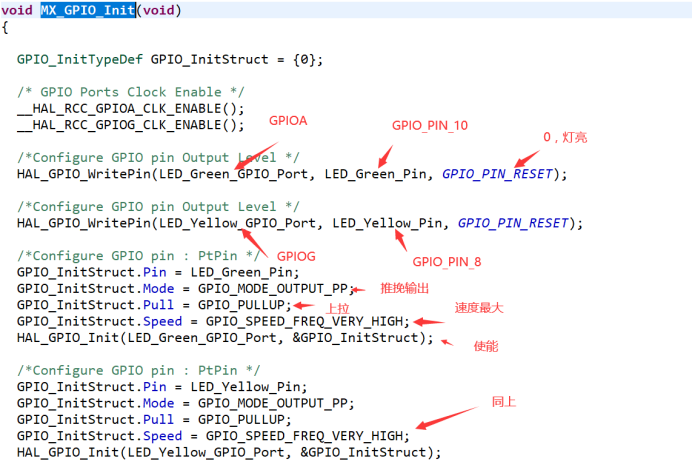

初始化GPIO引脚，GPIOA_PIN_10,GPIOG_PIN_8
第五步：
进行逻辑的封装

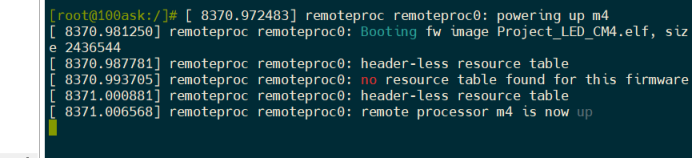

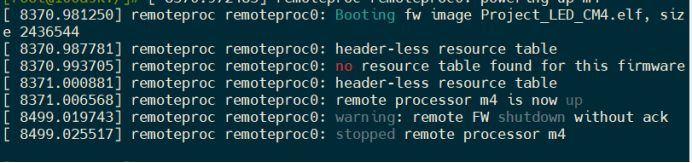

实验现象
开发板显示黄绿两灯交替显示不好拍
结束
实验心得
基于HAL开发，简简单单，重在理解逻辑和开发板原理图
