微处理器功耗来源

51 阅读 0 评论 34 点赞

我是靠谱客的博主无私未来，最近开发中收集的这篇文章主要介绍微处理器功耗来源，觉得挺不错的，现在分享给大家，希望可以做个参考。

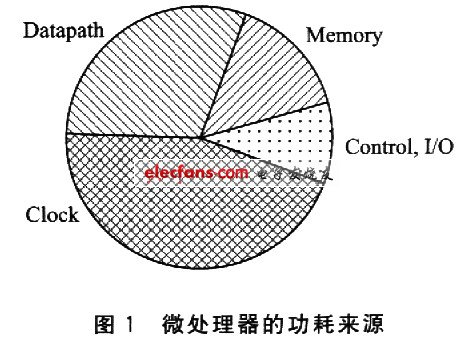

先来一张饼状：

时钟功耗最高：时钟单元有时钟发生器、时钟驱动、时钟树和控制单元。

数据通路其次：主要来自运算单元、总线和寄存器。

储存单元：单位消耗很小，与容量相关，单片机RAM这块容量很小。

控制部分

输入输出

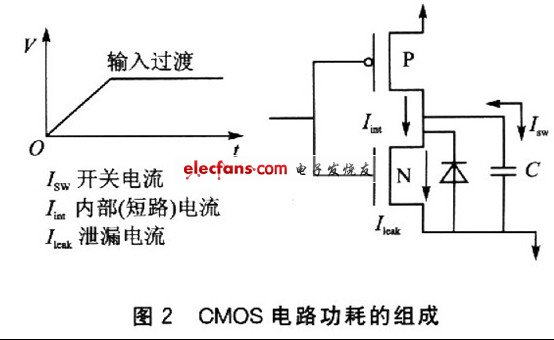

微处理器组成基础单元COMS 的电源消耗组成：（其他工艺也可以参考，本质上是一样的）

电路电容充放电引起的动态功耗
结反偏时漏电流引起的功耗
短路电流引起的功耗

P = a x Cl x Vdd x Vdd x f
　　a ：翻转概率
　　Cl ：节点电容
　　Vdd ：工作电压
　　f ：时钟频率

从此公式也就能看到低功耗微处理器的几个特点了：工艺、低电压、低频率
