概述
![91dde8f570a5ff52cb572d8882e6da2b.png](https://file2.kaopuke.com:8081/files_image/20230520/91dde8f570a5ff52cb572d8882e6da2b.png)
![15b991ca6f5d6bd4ef05f381aea6a2e7.png](https://file2.kaopuke.com:8081/files_image/20230520/15b991ca6f5d6bd4ef05f381aea6a2e7.png)
![346a82a12e57d91192cd37bbbca4ea70.png](https://file2.kaopuke.com:8081/files_image/20230520/346a82a12e57d91192cd37bbbca4ea70.png)
在控制工程中,为了便于对系统进行分析和设计,常将各元件在系统中的功能及各部分之间的联系用图形来表示,即方框图和信号流图。
由具有一定函数关系的环节组成的,并标明信号流向的系统的方框图,称为系统的结构图。系统的结构图实质上是系统原理图与传递函数两者的综合。可以清楚地表示出系统的结构和各部分信号的流向。
4.1方框图
控制系统的方块图是系统各元件特性、系统结构和信号流向的图解表示法。

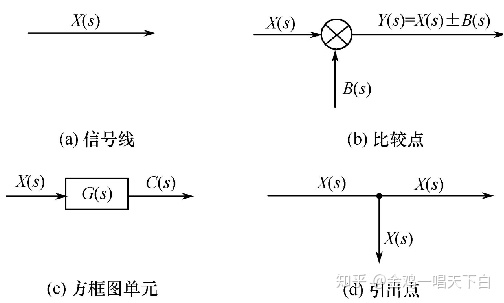

方框图也称方块图或结构图,具有形象和直观的特点。系统方框图是系统中各元件功能和信号流向的图解,它清楚地表明了系统中各个环节间的相互关系。构成方框图的基本符号有四种,即信号线、比较点、传递环节的方框和引出点。
![e2c81a8f0d25b1cce570dda42472c09f.png](https://file2.kaopuke.com:8081/files_image/20230520/e2c81a8f0d25b1cce570dda42472c09f.png)
方框图元素
(1)方框(Block Diagram):表示输入到输出单向传输间的函数关系。方框图也称方块图或结构图,具有形象和直观的特点。系统方框图是系统中各元件功能和信号流向的图解,它清楚地表明了系统中各个环节间的相互关系。构成方框图的基本符号有四种,即信号线、比较点、传递环节的方框和引出点。
信号线:带有箭头的直线,箭头表示信号的流向,在直线旁标记信号的时间函数或象函数。
(2)比较点(合成点、综合点)Summing Point
两个或两个以上的输入信号进行加减比较的元件。“+”表示相加,“-”表示相减。“+”号可省略不写。
注意:进行相加减的量,必须具有相同的量刚。
(3)分支点(引出点、测量点)Branch Point
表示信号测量或引出的位置注意:同一位置引出的信号大小和性质完全一样。
4.2系统方框图的绘制
对于一个系统在清楚系统工作原理及信号传递情况下,可按方框图的基本连接形式,把各个环节的方框图连接在一起,构成系统方框图。
(1)考虑负载效应分别列写系统各元部件的微分方程或传递函数,并将它们用方框(块)表示。
(2)根据各元部件的信号流向,用信号线依次将各方块连接起来,便可得到系统的方块图。
系统方块图-也是系统数学模型的一种。
![f26996c6ea74a3c983dd3f0ec0468d0e.png](https://file2.kaopuke.com:8081/files_image/20230520/f26996c6ea74a3c983dd3f0ec0468d0e.png)

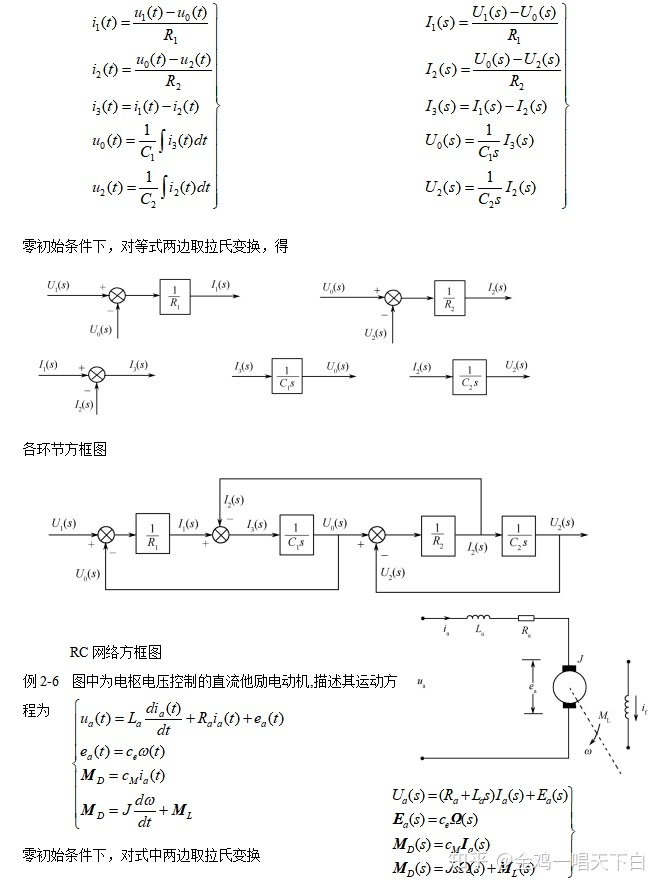

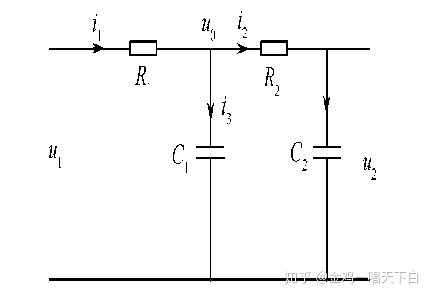

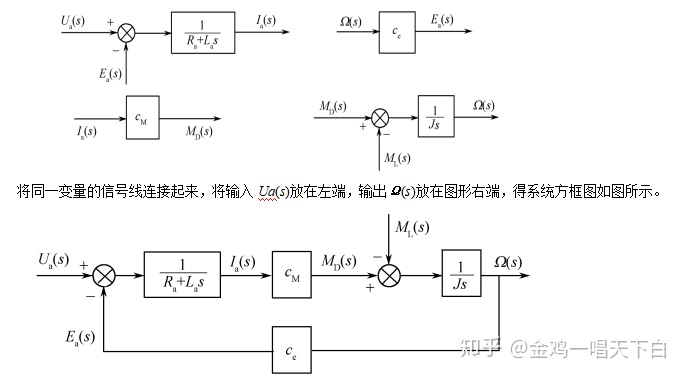

例2-5 图中为一无源RC网络。选取变量如图所示,根据电路定律,写出其微分方程组为
![5c269e5fb5ddce268c42e22ac61e8f5d.png](https://file2.kaopuke.com:8081/files_image/20230520/5c269e5fb5ddce268c42e22ac61e8f5d.png)
![c45d4728472ad245700967f744eaef66.png](https://file2.kaopuke.com:8081/files_image/20230520/c45d4728472ad245700967f744eaef66.png)

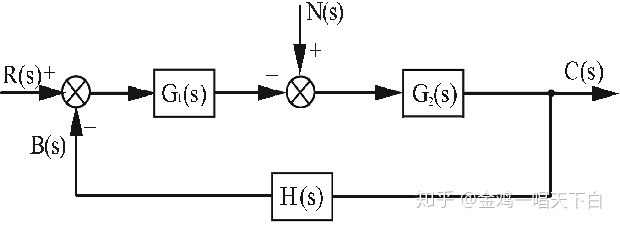

几个基本概念及术语
![93d5f7ae79cc4a8c4f9e82dc4fb7c58b.png](https://file2.kaopuke.com:8081/files_image/20230520/93d5f7ae79cc4a8c4f9e82dc4fb7c58b.png)
(1)前向通路传递函数
假设N(s)=0 , 打开反馈后,输出C(s)与R(s)之比。等价于C(s)与误差E(s)之比
![9564c49f6eb73671bac19fc46ae9e9fe.png](https://file2.kaopuke.com:8081/files_image/20230520/9564c49f6eb73671bac19fc46ae9e9fe.png)
(2)反馈回路传递函数 假设N(s)=0 主反馈信号B(s)与输出信号C(s)之比。
![7ea5bd43851dae9e1ee36fb533c1af01.png](https://file2.kaopuke.com:8081/files_image/20230520/7ea5bd43851dae9e1ee36fb533c1af01.png)
(3)开环传递函数 Open-loop Transfer Function
假设N(s)=0 主反馈信号B(s)与误差信号E(s)之比。
![59d485490f59f50a533a5fe8eb6a7406.png](https://file2.kaopuke.com:8081/files_image/20230520/59d485490f59f50a533a5fe8eb6a7406.png)
(4)闭环传递函数 Closed-loop Transfer Function 假设N(s)=0
输出信号C(s)与输入信号R(s)之比。
![c328cd9e055a81290701e05598a81055.png](https://file2.kaopuke.com:8081/files_image/20230520/c328cd9e055a81290701e05598a81055.png)
推导:因为
![c54e350b7b99f0733249c690511c03fb.png](https://file2.kaopuke.com:8081/files_image/20230520/c54e350b7b99f0733249c690511c03fb.png)
右边移过来整理得
![1c000fd37c177e79f8c8a813d80dee0b.png](https://file2.kaopuke.com:8081/files_image/20230520/1c000fd37c177e79f8c8a813d80dee0b.png)
请记住
![fb81c79e99baa3df4f46219b110a7083.png](https://file2.kaopuke.com:8081/files_image/20230520/fb81c79e99baa3df4f46219b110a7083.png)
(5)误差传递函数
假设N(s)=0 误差信号E(s)与输入信号R(s)之比 。
将
![c620e83efeb549155342be7cf5186cd3.png](https://file2.kaopuke.com:8081/files_image/20230520/c620e83efeb549155342be7cf5186cd3.png)
代入上式,消去G(s)即得:
![c9b91cccd356ce4b3f9f8f5c33de619d.png](https://file2.kaopuke.com:8081/files_image/20230520/c9b91cccd356ce4b3f9f8f5c33de619d.png)

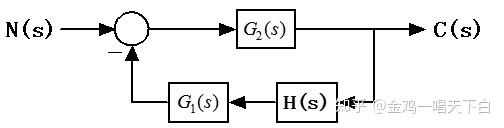

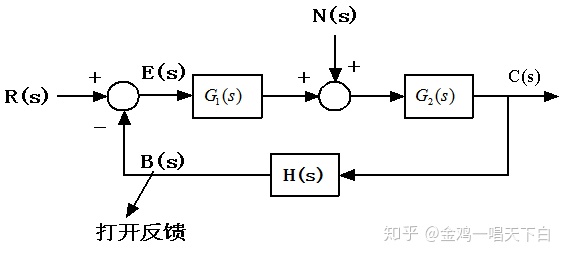

(6)输出对扰动的传递函数 假设R(s)=0
![93fd8304ba5cd420b03f570361d0e12f.png](https://file2.kaopuke.com:8081/files_image/20230520/93fd8304ba5cd420b03f570361d0e12f.png)
![b61ff26dcc0f54edf8b1dd2681caff21.png](https://file2.kaopuke.com:8081/files_image/20230520/b61ff26dcc0f54edf8b1dd2681caff21.png)
利用下列公式,
![edb7424abafb06dd70eab77c98427e9e.png](https://file2.kaopuke.com:8081/files_image/20230520/edb7424abafb06dd70eab77c98427e9e.png)
直接可得:
![fb510fe9f5cf41d35d9386aa2a323348.png](https://file2.kaopuke.com:8081/files_image/20230520/fb510fe9f5cf41d35d9386aa2a323348.png)

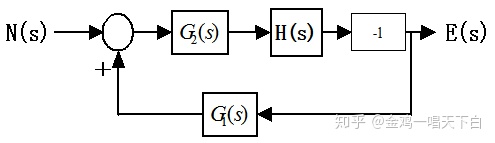

(7)误差对扰动的传递函数 假设R(s)=0
![06f9142742c1de522d24e6e11cafb887.png](https://file2.kaopuke.com:8081/files_image/20230520/06f9142742c1de522d24e6e11cafb887.png)
![d5c0438f91dfa3768b7402d57ef3c83d.png](https://file2.kaopuke.com:8081/files_image/20230520/d5c0438f91dfa3768b7402d57ef3c83d.png)
线性系统满足叠加原理,当控制输入R(s)与扰动N(s)同时作用于系统时,系统的输出及误差可表示为:
![5d440d51a5bc310f9577aee3220b0637.png](https://file2.kaopuke.com:8081/files_image/20230520/5d440d51a5bc310f9577aee3220b0637.png)
![4a8d1199cf02ae0b52542d398112b11f.png](https://file2.kaopuke.com:8081/files_image/20230520/4a8d1199cf02ae0b52542d398112b11f.png)
注意:由于N(s)极性的随机性,因而在求E(s)时,不能认为利用N(s)产生的误差可抵消R(s)产生的误差。
4.3环节间的连接
环节的连接有串联、并联和反馈三种基本形式。

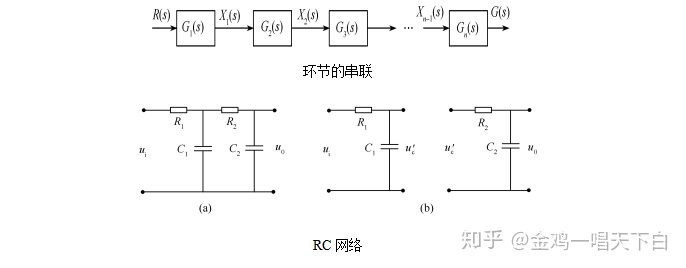

1.串联 :在单向的信号传递中,若前一个环节的输出就是后一个环节的输入,并依次串接如图2-32所示,这种联接方式称为串联。
n个环节串联后总的传递函数 :
即环节串联后总的传递函数等于串联的各个环节传递函数的乘积。
![90e93ca137600ccec038af94aaef5fa4.png](https://file2.kaopuke.com:8081/files_image/20230520/90e93ca137600ccec038af94aaef5fa4.png)
![c93a54b60fece1b09aa9b81113baf1dc.png](https://file2.kaopuke.com:8081/files_image/20230520/c93a54b60fece1b09aa9b81113baf1dc.png)
2.并联 :若各个环节接受同一输入信号而输出信号又汇合在一点时,称为并联。
![5b13b567dca0ef4caffb1e11b9ddb740.png](https://file2.kaopuke.com:8081/files_image/20230520/5b13b567dca0ef4caffb1e11b9ddb740.png)
3.反馈:若将系统或环节的输出信号反馈到输入端,与输入信号相比较,就构成了反馈连接,如图所示。如果反馈信号与给定信号极性相反,则称负反馈连接。反之,则为正反馈连接,若反馈环节H(s)=1称为单位反馈。
![2acc7520961528bc97f93581cb85bb2d.png](https://file2.kaopuke.com:8081/files_image/20230520/2acc7520961528bc97f93581cb85bb2d.png)
反馈连接后,信号的传递形成了闭合回路。通常把由信号输入点到信号输出点的通道称为前向通道;把输出信号反馈到输入点的通道称为反馈通道。
对于负反馈连接,给定信号r(t)和反馈信号b(t)之差,称为偏差信号e(t) 即
![93a0c010c9f647ada7758e5e1f0e6d6a.png](https://file2.kaopuke.com:8081/files_image/20230520/93a0c010c9f647ada7758e5e1f0e6d6a.png)

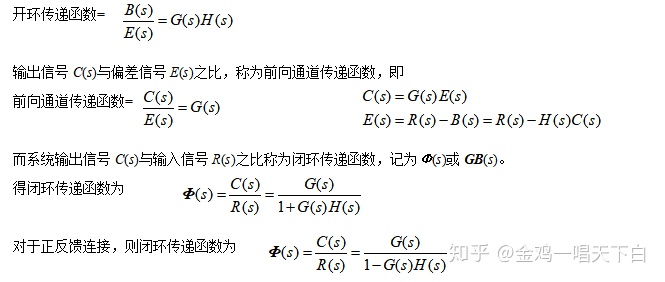

通常将反馈信号B(s)与误差信号E(s)之比,定义为开环传递函数,即
![a4a97b47f725058822676b2574e5153a.png](https://file2.kaopuke.com:8081/files_image/20230520/a4a97b47f725058822676b2574e5153a.png)
4.4方框图的变换和简化
有了系统的方框图以后,为了对系统进行进一步的分析研究,需要对方框图作一定的变换,以便求出系统的闭环传递函数。
方框图的变换应按等效原则进行。所谓等效,即对方框图的任一部分进行变换时,变换前、后输入输出总的数学关系式应保持不变。除了前面介绍的串联、并联和反馈连接可以简化为一个等效环节外,还有信号引出点及比较点前后移动的规则。
方块图的绘制

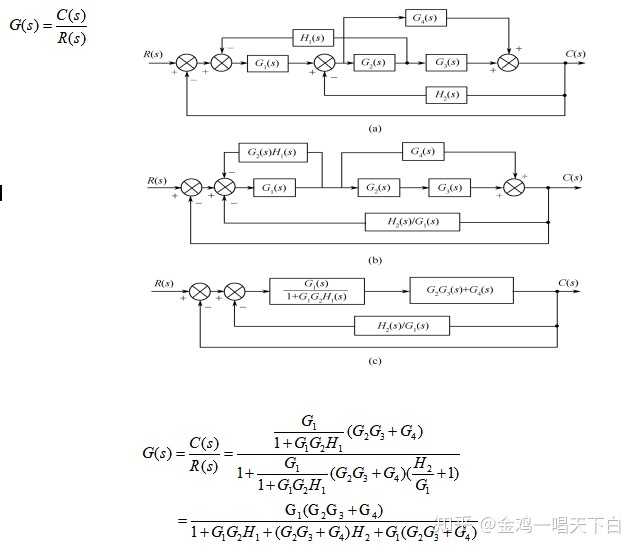

例2-7化简图(a)所示系统方框图,并求系统传递函数
![622fee89c93568de90ed67d71388b5af.png](https://file2.kaopuke.com:8081/files_image/20230520/622fee89c93568de90ed67d71388b5af.png)

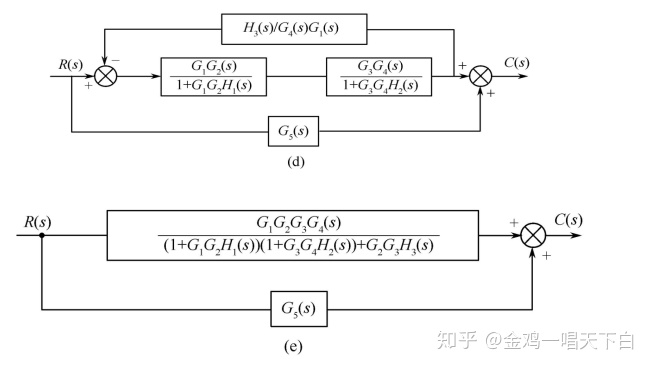

例2-8 试化简如图2-37 (a)所示系统的方框图,并求闭环传递函数。
![16e1a6e8fdaa637b7b39f084203554f2.png](https://file2.kaopuke.com:8081/files_image/20230520/16e1a6e8fdaa637b7b39f084203554f2.png)
![8bfc6248032ed688f0769ca7f12e382f.png](https://file2.kaopuke.com:8081/files_image/20230520/8bfc6248032ed688f0769ca7f12e382f.png)
图2-37 (a)是一个交错反馈多路系统,采用引出点后移或前移,比较点前移等,逐步变换简化,可求得系统的闭环传递函数为
图2-37 方框图的变换与简化
![4bdcb865fb0727aa2ae0f985b6ac7e00.png](https://file2.kaopuke.com:8081/files_image/20230520/4bdcb865fb0727aa2ae0f985b6ac7e00.png)
6个基本术语
前向通路传递函数、
反馈传递函数、
开环传递函数、
闭环传递函数、
误差(对输入)传递函数、
输出对扰动传递函数
