传递函数如何转化为差分方程

前言：我们在Matlab/Simulink做实验仿真的对象一般习惯使用传递函数，但是真正转化到单片机中时，又无法识别传递函数，因此需要转化为差分方程来处理。最近遇到转化差分方程的问题，写一个博客记录。
一、传递函数形式
一阶惯性环节形如以下形式：

如何将上式改写成差分方程，需要按照下述流程。S域传递函数——Z域离散函数——差分方程。第一步先将其离散化
二、离散化方法
1.一阶向前差分

2.一阶向后差分

3.双线性变换

三、实例说明
假设当前我们获得的传递函数模型如下：

采用方法一：

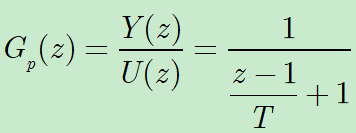

将模型中的s用方法一替代，

化简得

接下来根据以下转换关系

上式可写成

到此差分转化结束。其余变换可参考同样方法。
四、以上过程均可以使用matlab辅助完成

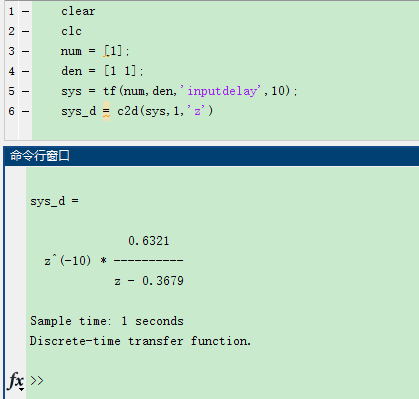

s域的传递函数在matlab中可如此表示：

通过如下方式获得Z变换形式

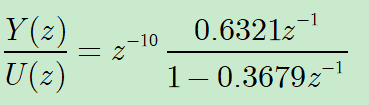

分子分母同除以z,获得以下形式

进一步

其他情况可参考。暂时到这里结束，提醒一下，单片机中采用差分方程切记设置初值，初始化初值。
博客参考：https://blog.csdn.net/Terrys0518/article/details/84142784
https://blog.csdn.net/weixin_43455581/article/details/109217299
此外差分的三种方法推导可参考：https://blog.csdn.net/qq_39554681/article/details/89164395?utm_medium=distribute.pc_aggpage_search_result.none-task-blog-2_allfirst_rank_v2~rank_v28-9-89164395.nonecase&utm_term=%E4%B8%80%E9%98%B6%E5%90%91%E5%89%8D%E5%B7%AE%E5%88%86&spm=1000.2123.3001.4430
