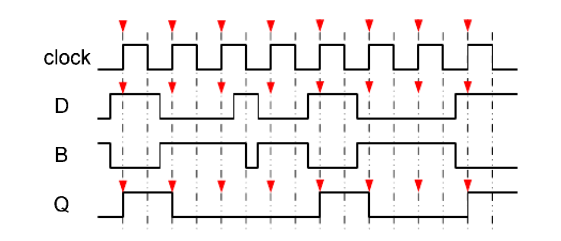

在网上找到了一个比较清楚描述D触发器时序的图片，对于
理解D触发器的原理很有帮助。

在这里插入图片描述

只在时钟的上升沿时，Q的状态才会发生变化。
另外寄存器的

建立时间和保持时间

建立时间（setup time）是指触发器的时钟信号上升沿到来以前，数据稳定不变的时间。输入信号应提前时钟上升沿（如上升沿有效）T 时间到达芯片，这个T 就是建立时间Setup time。简而言之，时钟边沿触发前，要求数据必须存在一段时间，这就是器件需要的建立时间。如不满足setup time，这个数据就不能被这一时钟打入触发器，只有在下一个时钟上升沿，数据才能被打入触发器。

保持时间（hold time）是指触发器的时钟信号上升沿到来以后，数据稳定不变的时间。简而言之，时钟边沿触发后，数据也必须保持一段时间，以便能够稳定读取，这就是器件需要的保持时间。如果hold time 不够，数据同样不能被打入触发器。
在这里插入图片描述
