时序逻辑电路工作特点是任意时刻的输入状态不仅与该当前的输入信号有关，而且与此前电路的状态有关。即具有记忆功能

锁存器和触发器是构成时序逻辑电路存储电路的基本逻辑单元。

SR锁存器 具有记忆1位二进制数据的功能

SR锁存器类型：

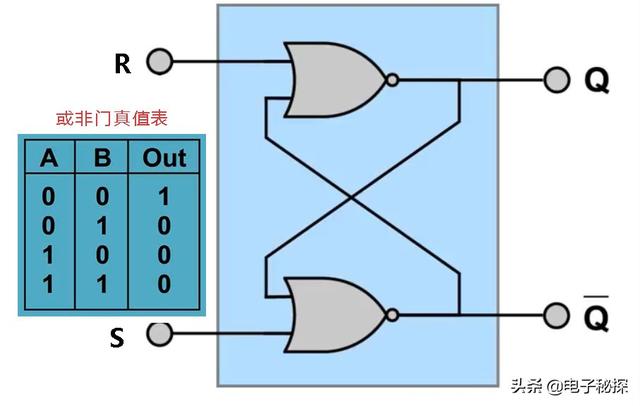

1.或非门组成的SR锁存器(对高电平敏感)

或非门

逻辑状态分析：Q与非Q是互补状态

case1:

R,S端都为低电平时，锁存器保持原来的状态不变。SR锁存器对输入的低电平不起作用

case2:

给R端施加一个高电平1时，S端为低电平

R=1，S=0，那么Q=0,非Q=1 (或非门真值表只要有一个输入端是1,输出肯定是0)

输入信号消失R=0,S=0,Q=0,非Q=1(新的状态被记忆下来),输出不会有变化

当R=1，S=0时无论现态Q=0还是Q=1,锁存器次态Q的值被重置为0

case3:

给S端施加一个高电平1时，R端为低电平

S=1，R=0那么Q=1,非Q=0

输入信号消失R=0,S=0,Q=1,非Q=0

当S=1,R=0时无论现态Q=0还是Q=1,锁存器次态Q的值被设置为1

case4:

同时给S，R端施加一个高电平，无论Q的现态是1还是0,锁存器输出都为0.但Q与非Q是互补的。因此不允许S=R=1的情况，输入是无效的。

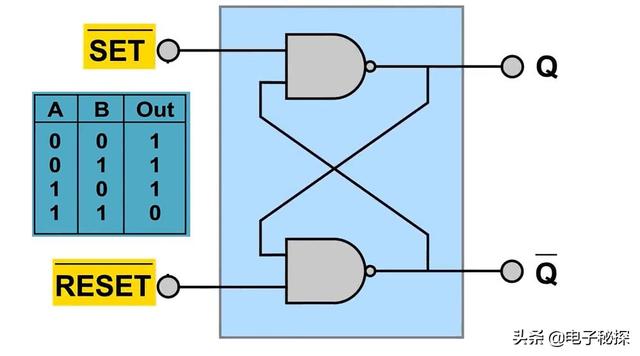

2.与非门组成的SR锁存器(对低电平敏感)

与非门

S和R端上面的横线表示对低电平有效。

与非门真值表只要有一个输入端是0,输出肯定是1

1.S=1,R=1.锁存器保持原来的状态不变，对输入的低电平不起作用

2.S=0，R=1时，无论现态Q=0还是Q=1,锁存器次态Q的值被设置为1

3.S=1,R=0时，论现态Q=0还是Q=1,锁存器次态Q的值被设置为0

4.S=0,R=0 无效状态

门控锁存器

E=0时锁存器不起作用

E=1时接收输入信号

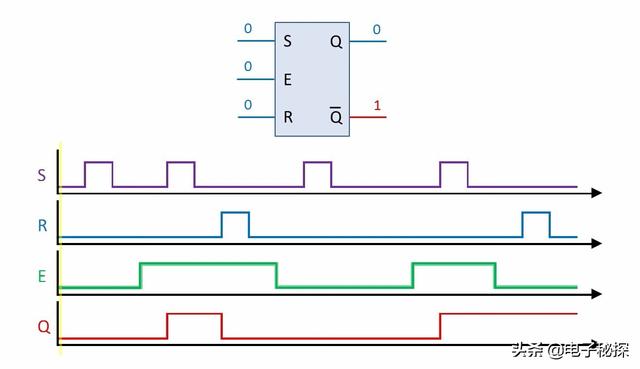

门控SR锁存器波形图
