1、逻辑移位寄存器

题目

Build a 4-bit shift register (right shift), with asynchronous reset, synchronous load, and enable.

• areset: Resets shift register to zero.

• load: Loads shift register with data[3:0] instead of shifting.

• ena: Shift right (q[3] becomes zero, q[0] is shifted out and disappears).

• q: The contents of the shift register.

If both the load and ena inputs are asserted (1), the load input has higher priority.

我的设计

    移位其实就是做乘法除法，左移为乘法，右移为除法，其他也没有什么好注意的地方了，直接贴代码

module top_module(    input clk,    input areset,  // async active-high reset to zero    input load,    input ena,    input [3:0] data,    output reg [3:0] q);     always@(posedge clk or posedge areset)begin        if(areset) q <= 0;        else begin            if(load) q <= data;            else                 if(ena) q <= {1'b0,q[3:1]};        end    endendmodule​

2、算术移位寄存器

题目

Build a 64-bit arithmetic shift register, with synchronous load. The shifter can shift both left and right, and by 1 or 8 bit positions, selected by amount.

There is no difference between logical and arithmetic left shifts.

• load: Loads shift register with data[63:0] instead of shifting.

• ena: Chooses whether to shift.

• amount: Chooses which direction and how much to shift.

  • 2'b00: shift left by 1 bit.

  • 2'b01: shift left by 8 bits.

  • 2'b10: shift right by 1 bit.

  • 2'b11: shift right by 8 bits.

• q: The contents of the shifter.

我的设计

    算术移位和逻辑移位的区别就在于符号问题，逻辑移位无论左移还是右移，都直接补0，因为只是逻辑移位，简单来说就是为了移位而移位，不需要考虑符号的问题；而算术移位，左移是直接补0（与逻辑移位相同），右移的话补符号位。左移补0是因为高位溢出不用理，低位变成高位，所以低位补0；右移补符号位是因为要考虑正负号问题，最高位为符号位，如果符号位为0，正数右移补0，如果符号位为1，负数右移补1。

module top_module(    input clk,    input load,    input ena,    input [1:0] amount,    input [63:0] data,    output reg [63:0] q); ​    always@(posedge clk) begin        if(load) q <= data;        else if(ena) begin            if(amount == 2'b00) q <= {q[62:0],1'b0};            else if(amount == 2'b01) q <= {q[55:0],{8{1'b0}}};            else if(amount == 2'b10) q <= {q[63],q[63:1]};            else if(amount == 2'b11) q <= {{8{q[63]}},q[63:8]};        end    end​endmodule

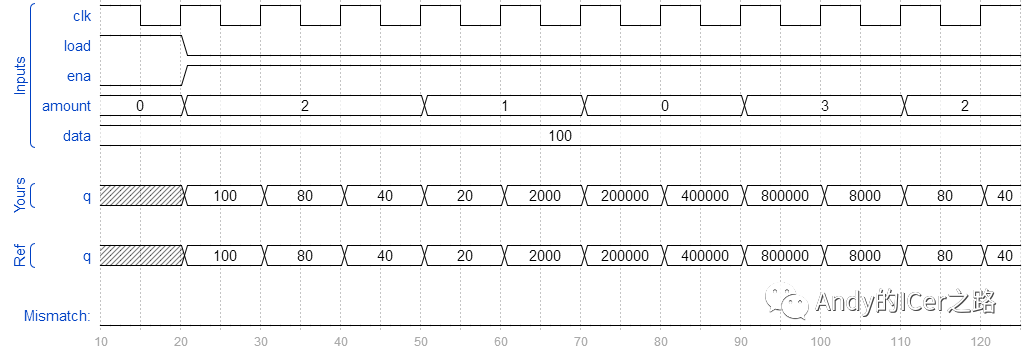

仿真结果

3、循环移位寄存器

题目

Build a 100-bit left/right rotator, with synchronous load and left/right enable. A rotator shifts-in the shifted-out bit from the other end of the register, unlike a shifter that discards the shifted-out bit and shifts in a zero. If enabled, a rotator rotates the bits around and does not modify/discard them.

• load: Loads shift register with data[99:0] instead of rotating.

• ena[1:0]: Chooses whether and which direction to rotate.

  • 2'b01 rotates right by one bit

  • 2'b10 rotates left by one bit

  • 2'b00 and 2'b11 do not rotate.

• q: The contents of the rotator.

我的设计

    本题的循环移位寄存器有4种模式：加载、循环左移、循环右移、保持现状。（注意：时序逻辑不写完整的if...else...，是不会产生锁存器的）

module top_module(  input clk,  input load,  input [1:0] ena,  input [99:0] data,  output reg [99:0] q);​  always @(posedge clk) begin    if (load)    // Load      q <= data;    else if (ena == 2'h1)  // Rotate right      q <= {q[0], q[99:1]};    else if (ena == 2'h2)  // Rotate left      q <= {q[98:0], q[99]};  endendmodule​
