概述
对于序列信号100111, 选择三位: 100->001->011->111->111->110->100->...... 有重复状态出现, 不能作为设计方案.
对于序列信号100111, 选择四位: 1001->0011->0111->1111->1110->1100->1001->...... 无重复状态出现, 以此作为设计方案.
由上面的分析, 得到状态顺序表.
| 状态顺序表 | |||||
| CLK顺序 | Q3 | Q2 | Q1 | Q0 | D0 |
| 0 | 1 | 0 | 0 | 1 | 1 |
| 1 | 0 | 0 | 1 | 1 | 1 |
| 2 | 0 | 1 | 1 | 1 | 1 |
| 3 | 1 | 1 | 1 | 1 | 0 |
| 4 | 1 | 1 | 1 | 0 | 0 |
| 5 | 1 | 1 | 0 | 0 | 1 |
| 6 | 1 | 0 | 0 | 1 | 1 |
由上述状态顺序表可知, 所需的序列信号可由Q3端输出.
※为了使电路具备自启动功能, 应该这样考虑无效状态的次态(这一步十分重要).
| Q0 | Q1 | Q2 | Q3 | Q0* | Q1* | Q2* | Q3* | D0 |
| 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 1 |
| 0 | 0 | 0 | 1 | 1 | 0 | 0 | 0 | 1 |
| 0 | 0 | 1 | 0 | 1 | 0 | 0 | 1 | 1 |
| 0 | 1 | 0 | 0 | 1 | 0 | 1 | 0 | 1 |
| 0 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 1 |
| 0 | 1 | 1 | 0 | 0 | 0 | 1 | 1 | 0 |
| 1 | 0 | 0 | 0 | 1 | 1 | 0 | 0 | 1 |
| 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 |
| 1 | 0 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 1 | 1 | 1 | 1 | 0 | 1 |

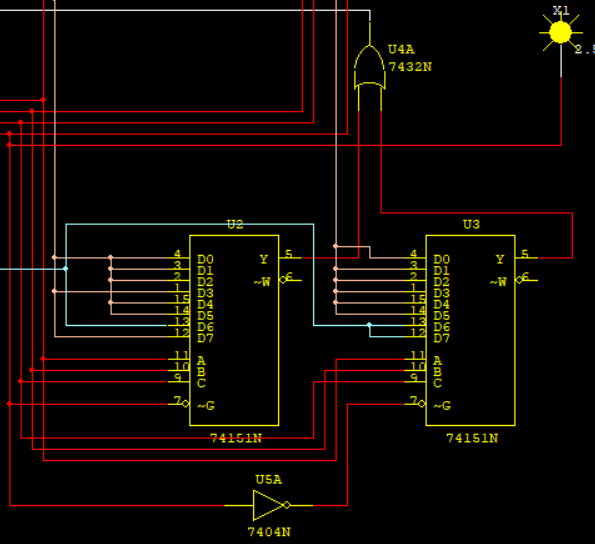

根据上面的分析, 像下图示对74151进行接线(注意Q3Q2Q1Q0和Q0Q1Q2Q3转换)(用2片74151进行级联, 组成16选1数据选择器, 在实现4变量逻辑函数时十分方便).
如此考虑后, 绘制电路的状态图.
在此补充说明一下, 我们以之前类似的设计为参考标杆, 所以使用74LS194的右移移位功能(S1S0=01), 且使SR(右移串行输入)=D0(原先使用D触发器实现同步右移移位寄存器后再进行改进实现序列信号发生器, 此处的SR对应原先设计中的D0).
由上面的分析, 绘制电路的原理图.
从本例的设计中, 我们可以看出, 要实现某一具体功能, 可从之前设计过的且相似的案例改造而来: 重要的是提炼出设计核心思想, 在此基础上稍加修改, 便可实现一个全新的设计. 本例的设计思路就是受"用D触发器设计同步4位移位寄存器, 在此基础上加以修改, 实现某种序列信号发生器"设计思路的启发.
