1.设计要求
- 每个参赛者控制一个按钮,用按动按钮发出抢答信号。
- 竞赛主持人另有一个按钮,用于将电路复位。
- 竞赛开始后,先按动按钮者将对应的一个灯点亮,此后其他3人再按动按钮对电路不起作用。
2.设计思路
根据设计要求,不难发现,抢答器要做到按下后保持输出灯常亮,同时也要屏蔽其他输入信号,因此,选择触发器和与门可以很好的实现上述功能。
进一步考虑,每个人有一个输入端信号,因此选择D型触发器比较方便,考虑到有四个人进行抢答,查阅相关资料得知,74LS175中集成了四个D型触发器,设计该抢答器比较合适。
3.电路介绍
3.1器件介绍
芯片选择74LS175,该芯片集成了四个D型触发器,为上升沿触发。四个触发器共用置零端,以及时钟信号端。
3.2.电路整体介绍
芯片输入端连接四个按键开关,按下后使对应输入端为高电平,输出端接Q端,Q’端共同连接一个与门。
与门输出端与脉冲信号共同接入一个与门,与门输出端接入CLK。
主持人按键接入~CLR端。
3.3功能演示

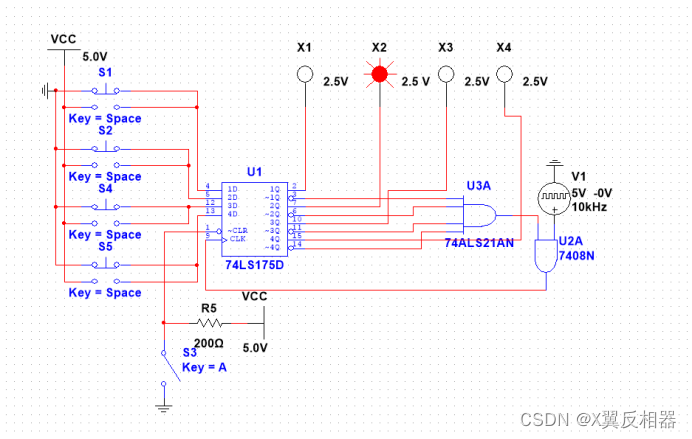

- 选手按下按键对应灯亮起(如图3-1)
图3-1选手按下按键
- 主持人按下按键,全部清零(如图3-2)
图3-2主持人按下按键
