概述
| A | B | 输出 |
| 0 | 0 | 保持原状态 |
| 0 | 1 | 右移 |
| 1 | 0 | 左移 |
| 1 | 1 | 清零 |
在开始分析前, 我们要理清以下四个概念: ①保持原状态: 在下一系统CLK信号来临时, 寄存器状态不变. ②右移: 设寄存器现态为10, 在下一系统CLK信号来临时, 寄存器次态变为R1, 其中R为右移串行输入信号. ③左移: 设寄存器现态为01, 在下一系统CLK信号来临时, 寄存器次态变为1L, 其中L为左移串行输入信号. ④清零: 寄存器状态立即变为00.
上述的分析十分重要, 请读者务必理清.
根据表格中的要求, 我们得到下述状态转换真值表:
| A | B | Q1* | Q0* | 输出 |
| 0 | 0 | Q1 | Q0 | 保持 |
| 0 | 1 | Q0 | R | 右移 |
| 1 | 0 | L | Q1 | 左移 |
| 1 | 1 | 0 | 0 | 清零 |
根据状态表, 得到状态激励表:
| A | B | D1 | D0 | 输出 |
| 0 | 0 | Q1 | Q0 | 保持 |
| 0 | 1 | Q0 | R | 右移 |
| 1 | 0 | L | Q1 | 左移 |
| 1 | 1 | 0 | 0 | 清零 |
由状态激励表, 得到D1、D0的逻辑表达式: D1=A'B'Q1+A'BQ0+AB'L, D0=A'B'Q0+A'BR+AB'Q1. 为了实现即刻清零的功能, 我们令D触发器清零引脚CLK'=(AB)'即可.

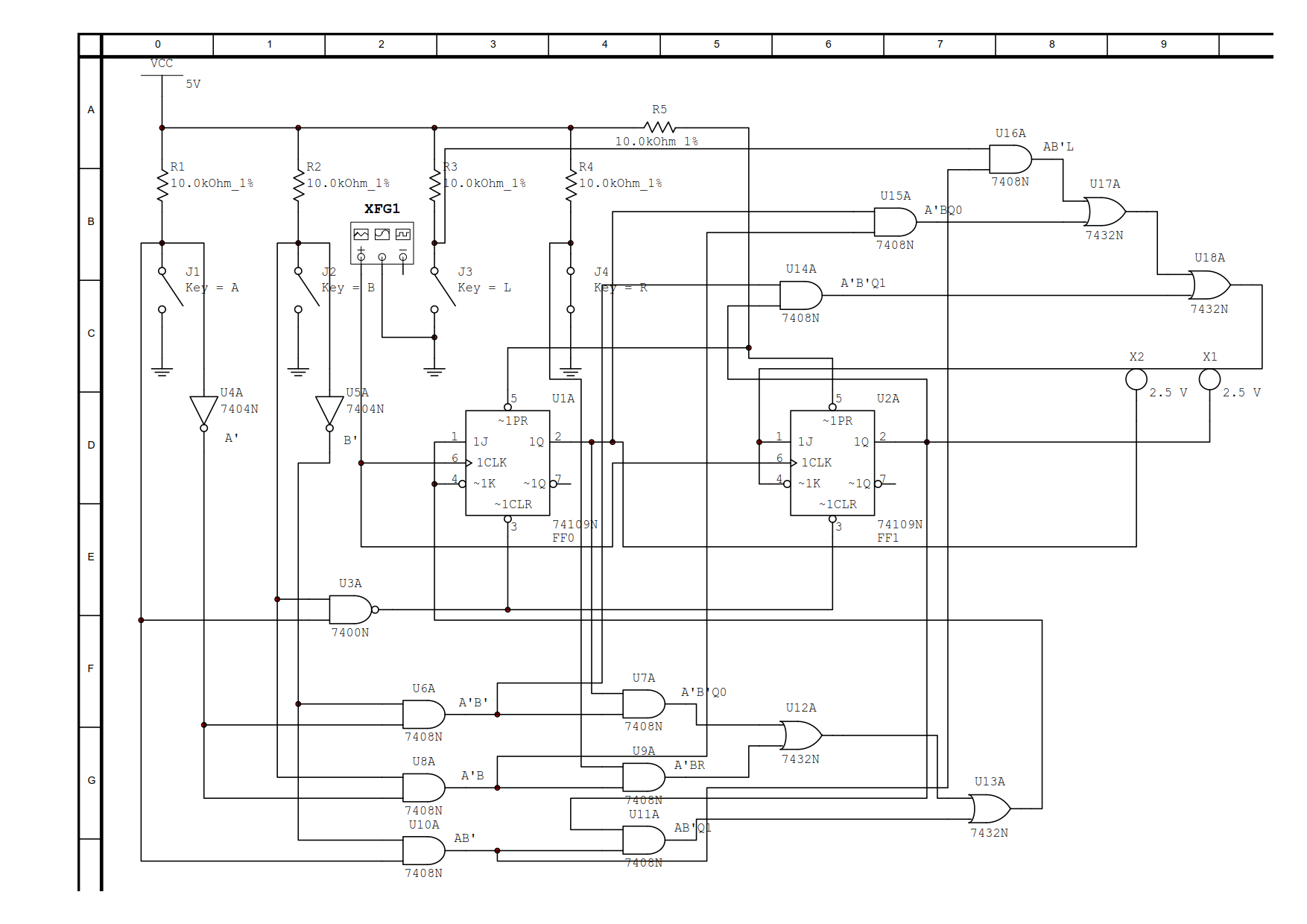

用D触发器和门电路实现电路原理图如下示:
用D触发器和中规模集成电路芯片74153(4选1数据选择器)实现电路原理图如下示:
本例设计的核心是根据题目要求绘制出状态表, 读者应对此部分加以推敲.
在完成本例的设计后, 我们可以直观地理解寄存器的组成和移位过程. 用D触发器和门电路完成寄存器设计, 其重要性与之前的基础设计相当.
