一、D触发器
D触发器是一个具有记忆功能的，具有两个稳定状态的信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。
D触发器应用很广，可用做数字信号的寄存，移位寄存，分频和波形发生器等等。
二、门电路设计D触发器并进行仿真验证
1、新建工程

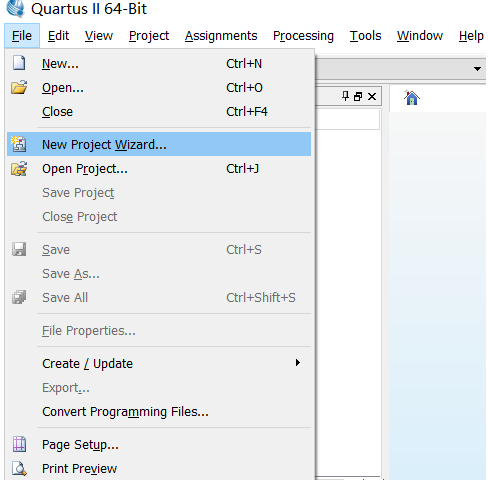

点击file->New Project Wizard

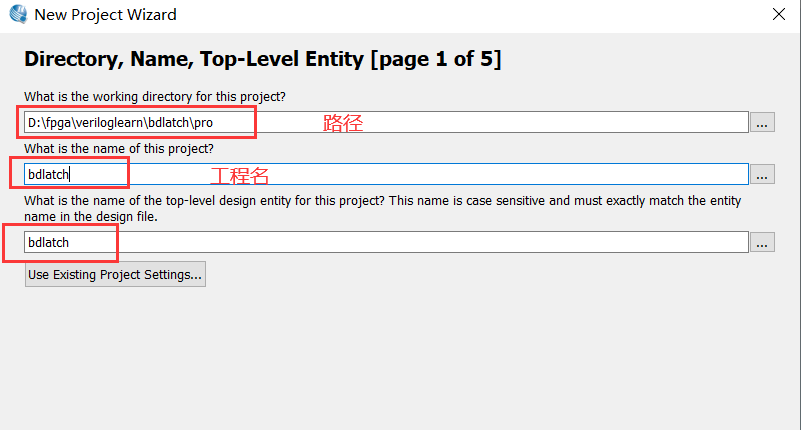

指定文件保存路径以及文件名

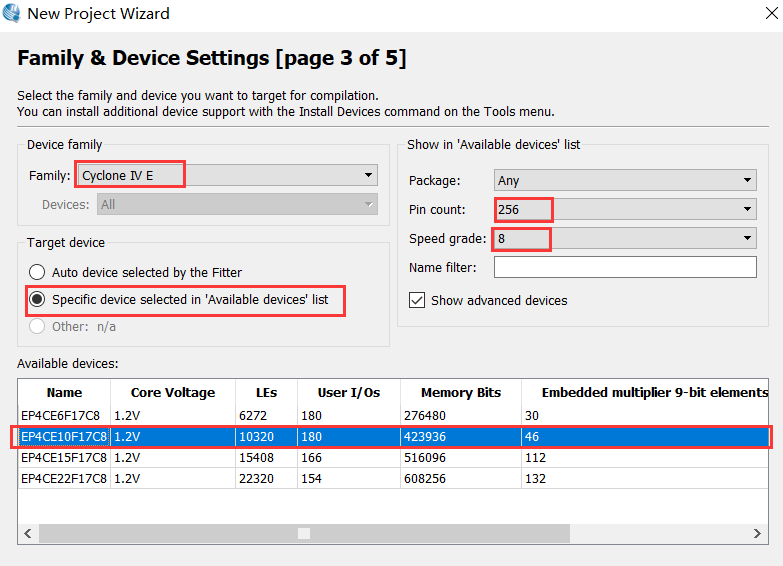

这里使用AC620开发板
EDA工具的-simulation选中None，使用波形文件仿真
点击finish完成创建
2、创建原理图

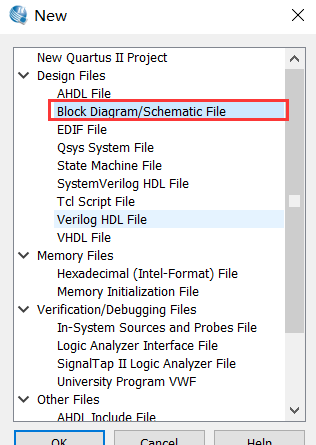

点击file->New->Block Diagram/Schematic File
输入nand2，右边会出现对应的两输入的与非门，依次添加4个与门nand2和1个非门not

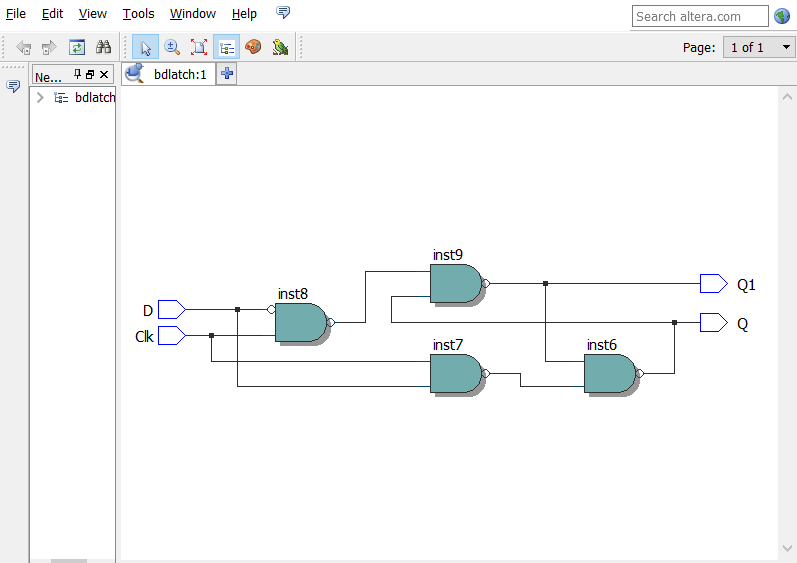

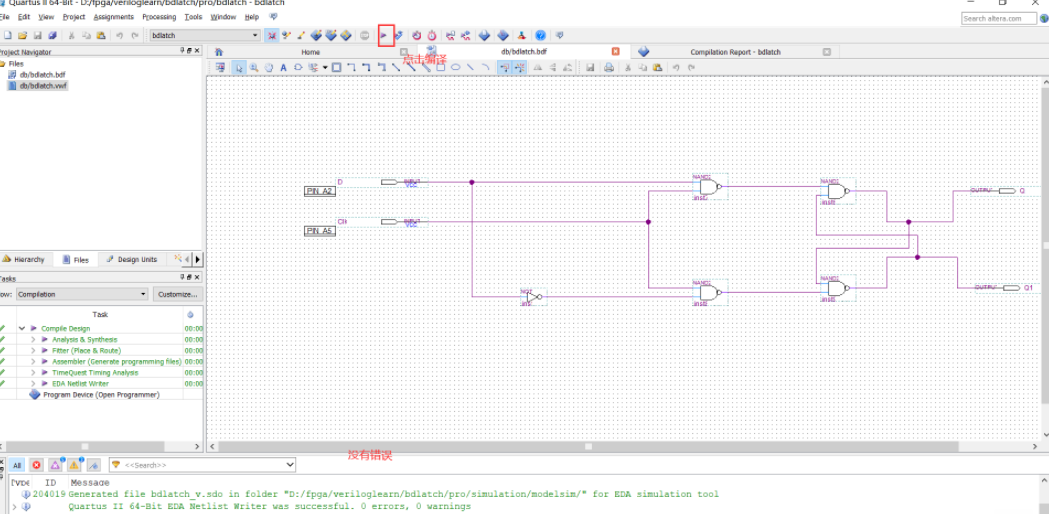

通过工具栏的输入输出工具，以及连线工具设计出如下图
保存电路图，启动分析与综合，编译原理图文件，如出现错误，需修改原理图。
3、创建vwm格式波形文件

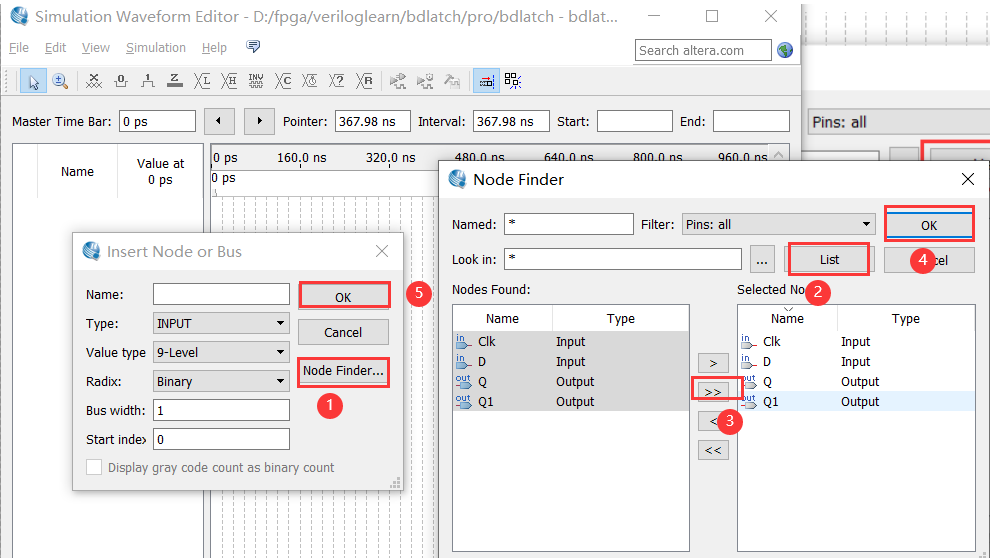

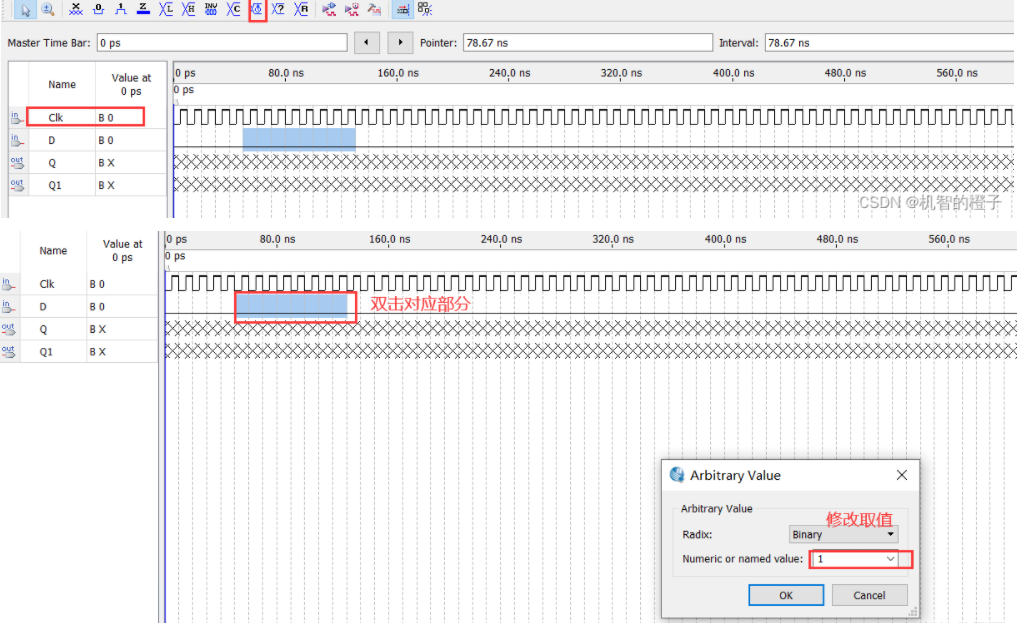

选择CLK修改波形
编译一下

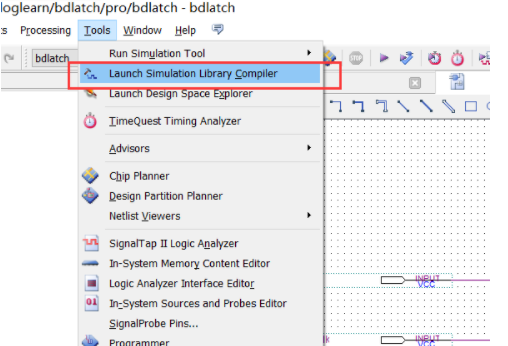

选择仿真器编译一下
点击Start Compilation

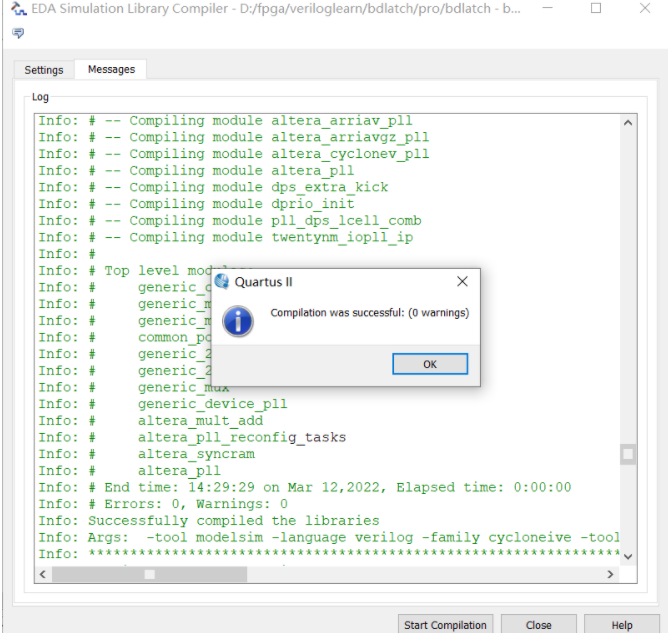

没有警告

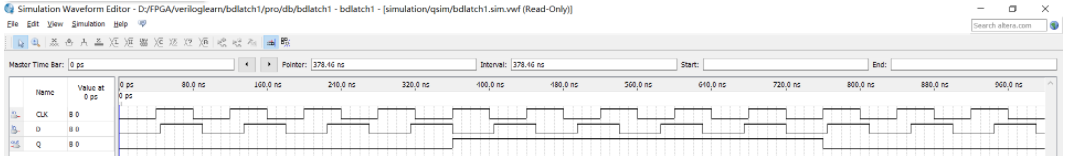

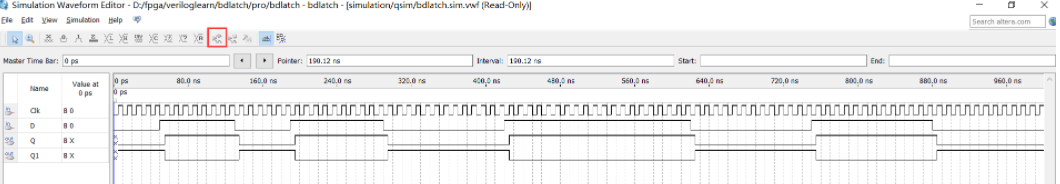

波形仿真
三、调用触发器，进行仿真验证
1、创建方框文件

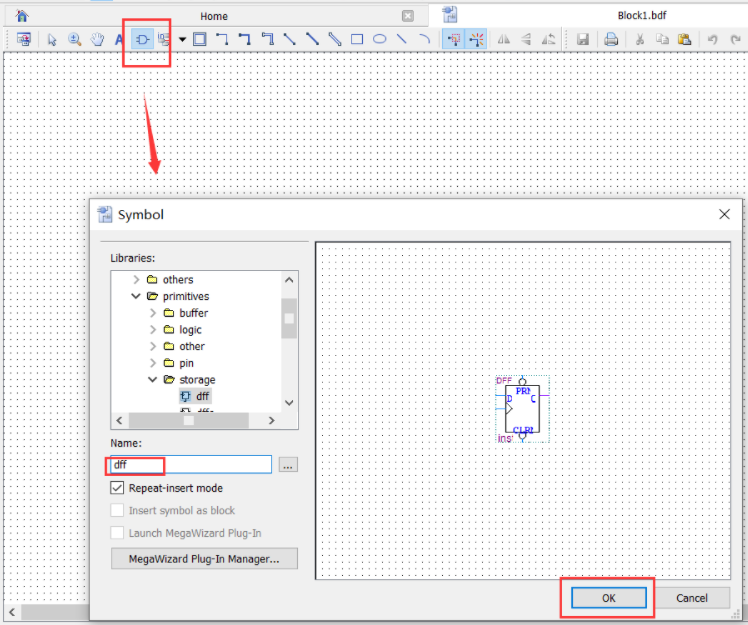

调用D触发器

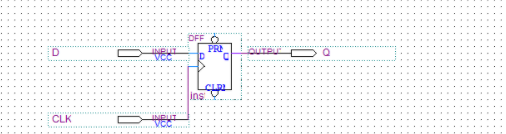

绘制效果

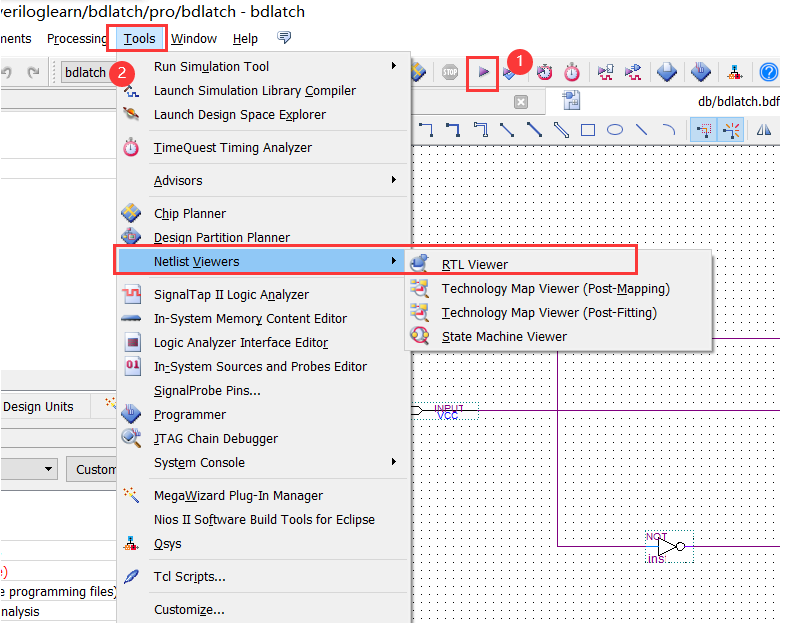

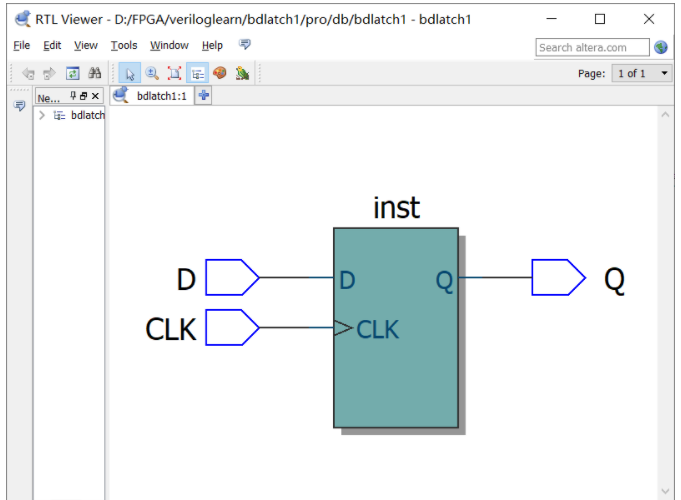

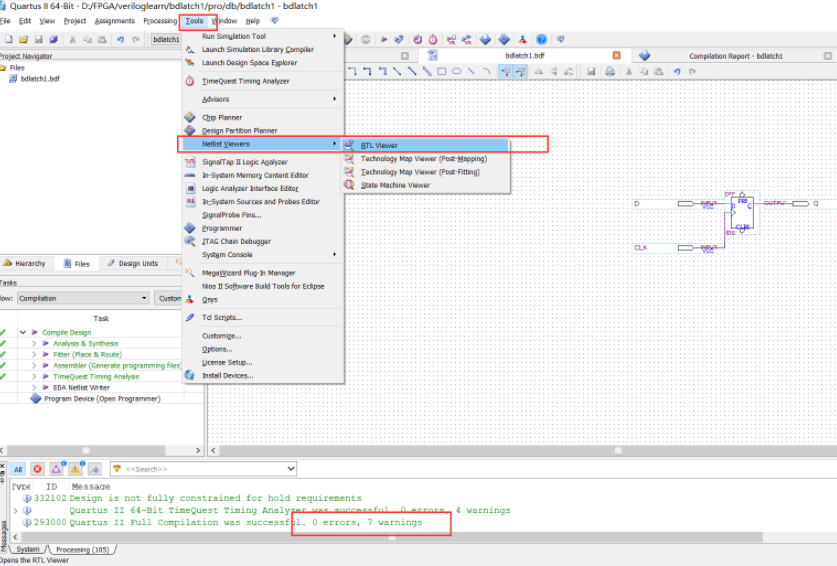

2、编译原理图，查看硬件电路图
4.创建vwm格式波形文件及时序仿真
编辑波形图

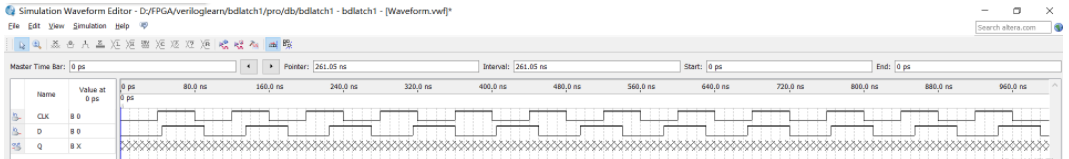

仿真效果
四、总结
通过上述两种种方式实现的D触发器仿真结果，可以发现D触发器是在复位信号为高电平的时候，当CLK处于上升沿，则输出Q信号就会改变。
