概述

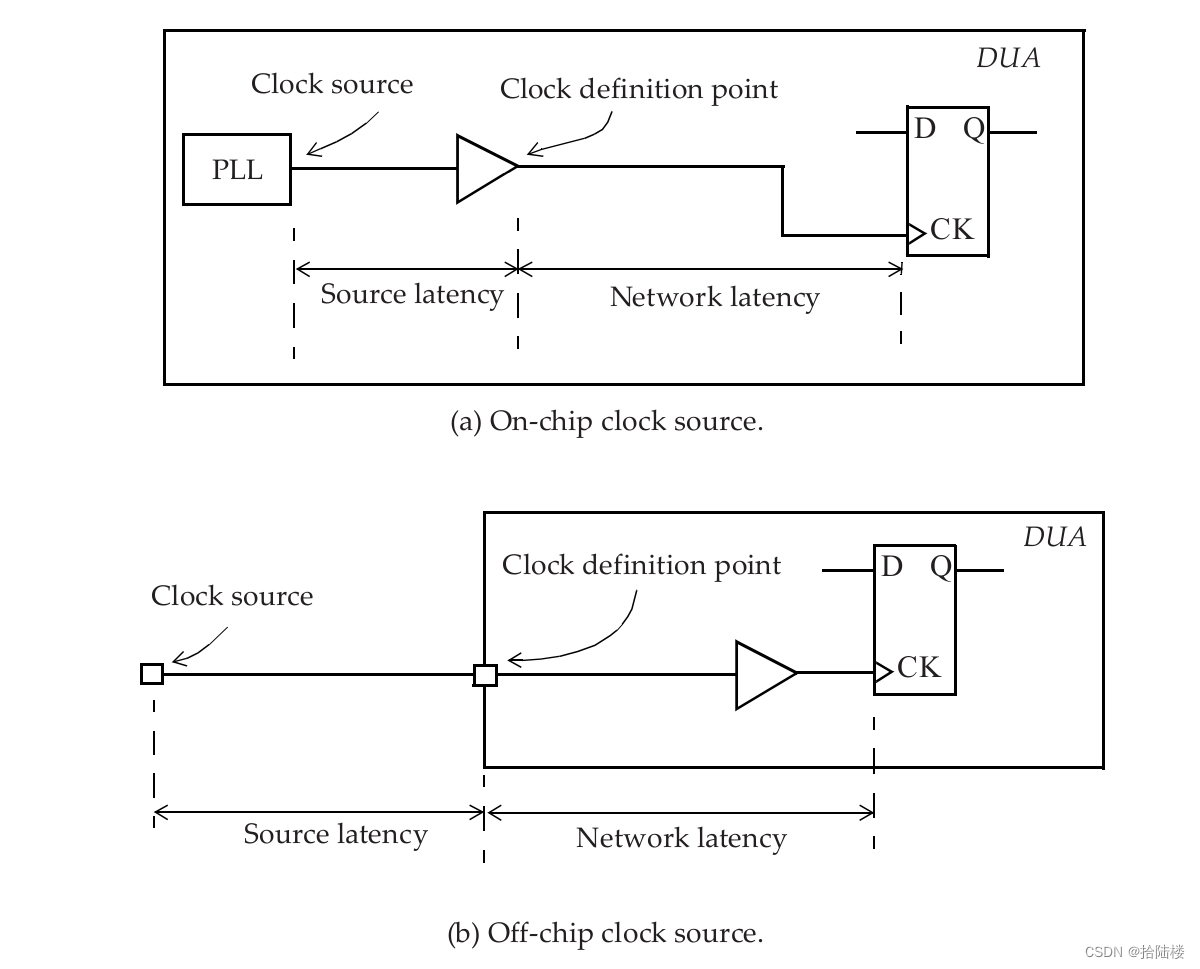

clock latency分为两类：source latency和network latency，其中network latency指的是时钟定义点（create_clock）到flip flops的clock pin的延迟，而source latency（也叫insertion delay）是从时钟源头到时钟定义点的延迟，source latency可以是片上（on-chip）延迟，也可以是片外（off_chip）延迟，如下图。flip flops的clock pin上总的clock latency就是source latency与network latency的和。

source latency与network latency一个很重要的区别在于，一但经过了时钟树综合（CTS）构建了真实的时钟树，使用set_clock_latency定义network latency就是可以忽略的了，但是即便经过了时钟树综合，source latency也是依然存在的，此时，clock latency就等于source latency加从时钟定义点到flip flops clock pin的真实延迟。

示例:

#在CTS前指定network latency

set_clock_latency 0.8 [get_clocks CLK_CONFIG]

#指定source latency

set_clock_latency 0.8 -source [get_clocks CLK_CFG]

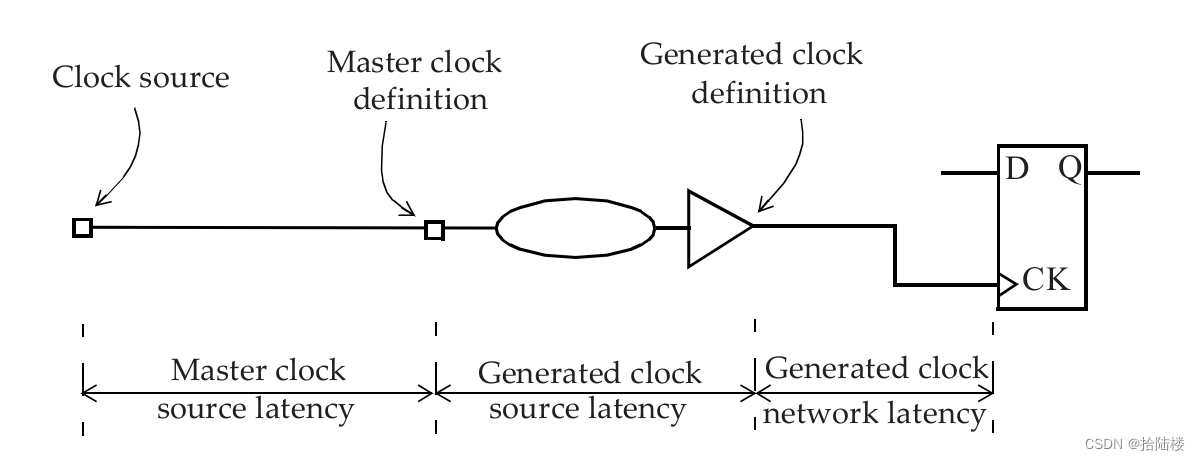

对于generate clock而言，source latency指的是它的master clock时钟定义点到generate clock时钟定义点的延迟，一个flip flops的clock pin上总的clock latency等于master clock的source latency加generate clock的source latency加generate clock的network latency，如下图。

一个generate clock可以把另一个generate clock当做它的源时钟，也就是说，存在有generate clock的generate clock，但是，一个generate clock只能走一个master clock。

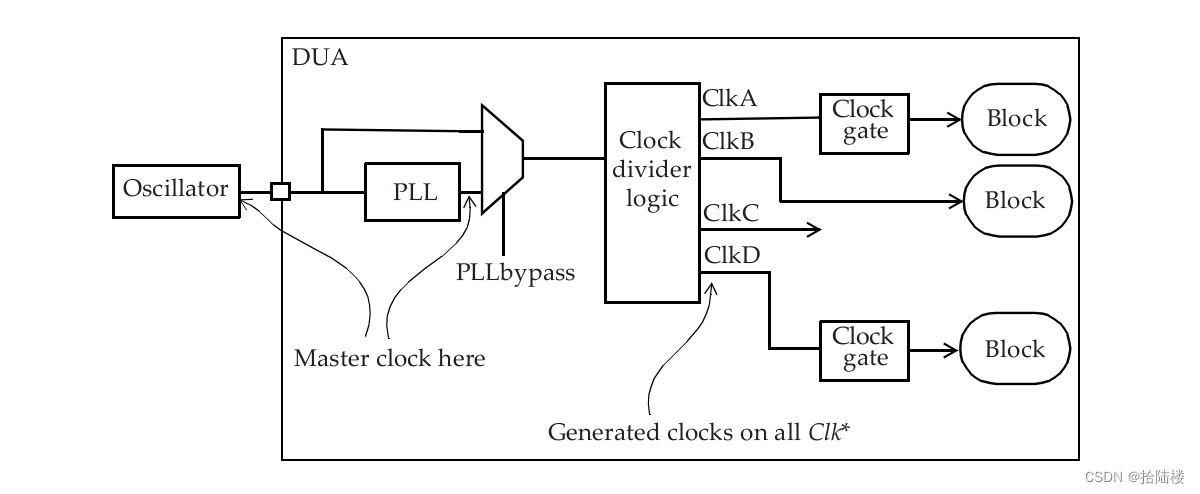

如下图是一个典型的generate clock使用场景。

晶振（oscillator）位于片外，生成一个低频时钟，该时钟被芯片上PLL当做参考时钟生成了一个高频时钟，这个PLL时钟输入到一个时钟分频电路中，产生我们需要么时钟。

上图中能够看到一些时钟的分支上存在时钟门控（clock gate），它被用来关闭设计中不活跃部分的时钟分支，可以在需要时节省功耗。PLL也在输出端连接了一个多路选择器，以便在需要时跳过PLL。

在参考时钟进入芯片的输入引脚，为参考时钟定义了一个master clock，第二个master clock定义在PLL的输出端，这两个clock没有相位关系，所以第二个时钟不是第一个时钟的generate clock，而多数情况下，所有分频电路产生的generate clock的master clock都是PLL输出的时钟。
