概述

数字IC后端设计实现问答（附新年千元现金红包大奖）

文章右侧广告为官方硬广告，与吾爱IC社区无关，用户勿点。点击进去后出现任何损失与社区无关。

农历新年就快到了，为了感谢各位粉丝朋友的支持和陪伴，吾爱 IC 社区将在农历三十当天发出千元现金红包大奖。本着公平公正的原则，小编今天抽空发布下活动细则。当然之前承诺各位新年的时候会搞一个知识星球门票的优惠活动，也会如期开展（老会员续费和新会员入会门票）。关于活动的细节，将会在文末做一个介绍。

如果仅仅是发布新年福利活动细则，未免显得太水了，不太像小编的风格。那么，今天小编将分享数字 IC 后端实现中几个经典问题。这些问题大都来源于知识星球上的问题主题。

提问：星主大大，请教个问题：后端像 Register to memory path 和 memory to Register path 这两种 Timing 路径前端，后端如何更好的让时序满足？谢谢

【点评】单纯从优化时序的角度看，主要有以下几种方法。

设置 Group_path

将有 timing violation 的点进行归类分组，设置 group_path，并为其设置一个合理的 weight。如果 group 比较多，还需要设置 priority 选项。

对于 group path 比较多的情况，可以考虑采用自动调整 weight 的策略。相应的脚本，知识星球上有直接能用的完整脚本。

Create_bounds 法

将逻辑分布不太理想的模块，限制在某个范围内，来实现 timing 的最优化。关于 bounds 的使用，经验性要求还是比较高的。如果规划的 bounds 不好，timing 可能会比工具自动 placement 还要差。

对于高频设计实现模块，比如设计要求的周期为 1ns，而 memory 的 CK—>Q delay 往往就高达 800ps，那么从 memory 到寄存器数据端的 timing path 就很容易出现 timing violation。这个时候需要设置 set_clock_latency，而且是一个负值。

之前在微信群上看到有个朋友问到为何要设置 set_clock_latency 值，今天就顺便做一个延伸。其实目的就是为了借 timing，让 timing 能够符合设计要求。之所以设置负值是为了让工具进行最大程度的 data path 优化。

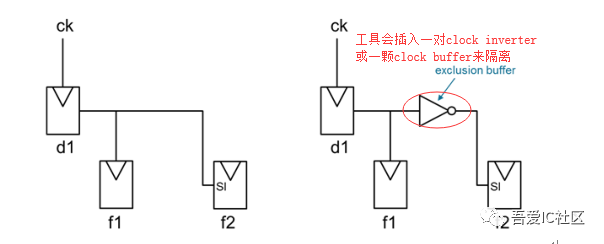

2.【典型的时钟树案例】已知 d1 为 generated clock 寄存器，d1 寄存器的输出分别到 f1 的 CK 和 f2 的 SI。这是一个 clock 和 data mix 的场景，在数字 IC 后端实现中非常常见。

此时，容易出现 SI 端的 max transition 问题，经常能看到若干 ns 的 violation。

常见处理方法

将 SI 端设置 exclude pin
将 SI 这段的 timing arc disable 掉
设置 set_clock_sense -stop_propgation 。值得注意的是图中的 exclusion buffer 其实是 clock buffer 或者 clock inverter，这个从工具做出来的 cts 结果可以看到。不要认为为何 data 上有 clock buffer，这颗 buffer 是用来隔离用的，一般也就是多这一级。

提问：星主，请问含有 occ 结构，分段做 tree，该从何入手？

【点评】先分析结构，然后在需要的地方，create_clock，并设上 floating pin 即可。

OCC 实现案例分享，请查阅这篇文章。数字后端设计实现之时钟树综合实践篇

提问：请教星主一个问题，怎么手解决 max fanout ,insert_buffer - divide_load 命令废弃了，我用的是 icc2016。

【点评】还记得我之前分享过关于修 max fanout，max transition 的万能方法吗？而且特别好用！那就是用add_buffer_on_route。需要提醒的是，当在跨 hierarchical 的地方使用该命令时，需要额外增加一个port_punch选项。因为设计中很多时候一个 driver 所带的 fanout，可能并不在同一 hierarchical 下，此时用 add_buffer_on_route 命令可以自动进行 fanout 的分组，从而解掉 max transition violation。

提问：请问星如何判定一个 CTS 的好坏，现在的 CTS 技术层出不穷，撇开 Timing 不说，只关注 CTS 本身。

【点评】时钟树综合质量问题当属数字 IC 后端实现中最难的专题之一。新手往往不知道如何入手，建议多查阅小编的文章，看完后相信一定会有一个相对清晰的思路。Qualify CTS 主要从以下四方面进行评判。

Clock latency 最短，clock skew 最小。
common clock path 尽量长。
uncommon clock path 最短。
各路时钟树走向符合 physical location 。

关于 ECO Route 阶段 leagalization 的 log，主要需要关注哪些信息？以及如何基于这些信息来判断 eco route 可能带来的影响？

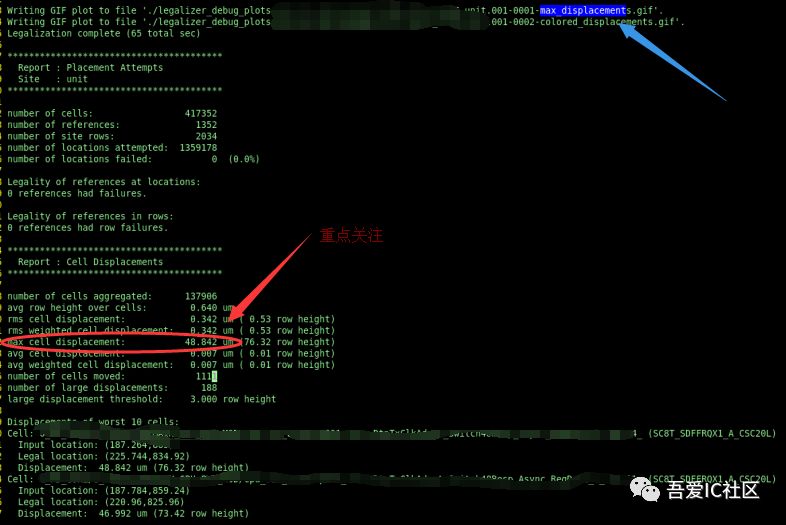

【点评】不论是 fix timing 的 ECO Route，或者是 function eco 的 ECO Route，在工具做 leagalize 时，我们需要特别关注 cell 的max displacement（PR 实现各阶段其实都需要关注这个）。这个变量的值表征着 eco route 后可能所带来的的 timing 和绕线的影响程度。那么这个值多大是合理的呢？这个没有一个明确的数值，只能说越小越好，这样 eco route 后的影响是最小的。

对于高频电路设计实现来说，这个 max cell displacement 如果高于 50um，可能就会带来比较大的影响。但对于一个普通低频模块来说，可能它的数值超过 200um，它的绕线和时序都还是好的。不过有一点是肯定的，如果这个数值太大，往往会影响到 PR 工具和 PT 之间的 timing 一致性，从而影响到timing signoff 的迭代次数。

另外，我们还需要关注下 “avg cell displacement” 值，它是将所有 cell 移动的距离进行一个统计平均，没有被挪动的 cell 也参与了统计平均。因此，这个值正常都应该是在 0.00x—0.0xum 这个数量级。
