数字电路：分组合逻辑电路和时序逻辑电路两大类。

组合逻辑电路的基本单元是门电路

时序逻辑电路的基本单元是触发器

1.触发器与门电路的区别

门电路某时刻的输出信号完全取决于该时刻的输入信号，无记忆功能

触发器具有记忆功能，能在无信号的情况下，保持上一次的信号

2.触发器的现态和次态

现态：触发器接收输入信号之前的状态

次态：触发器接收输入信号之后的状态

3.从电路结构分

基本触发器：输入信号直接加到输入端

同步触发器：输入信号经过控制门输入，控制门受时钟信号CP控制

边沿触发器：只在时钟信号CP的上升沿和下降沿时刻，输入信号才能被接收

4.从逻辑功能上看

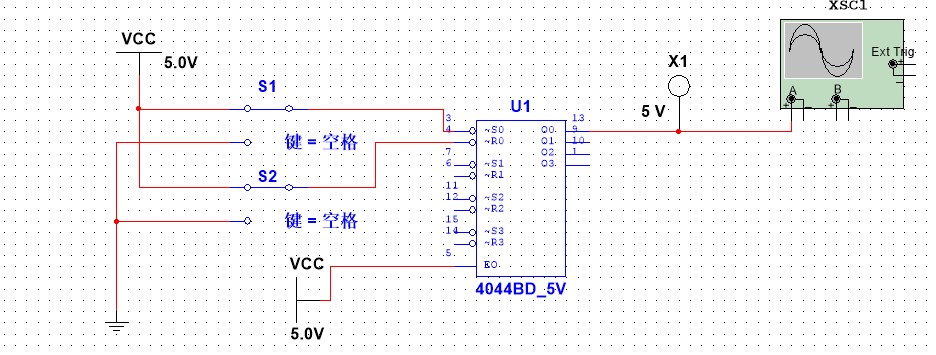

基本RS触发器：其中S是置位的端口，低电平有效；R为复位端，低电平有效；两端不能同时为0；S输出1，R输出0时，不管的现态，次态为0；S输出0，R输出1时，不管现态，次态为1；R、S都为1时，输出保持为上一状态。

时钟控制的RS触发器：具有时钟输入引脚CP，输出信号与输入信号和时钟信号有关

当CP=1时，S高电平有效，输出为1；R高电平有效输出为0；S输出1，R输出0时，不管的现态，次态为1；S输出0，R输出1时，不管现态，次态为0；当SR都为0，且CP=1时，输出保持为上一状态；S、R不能同时为1

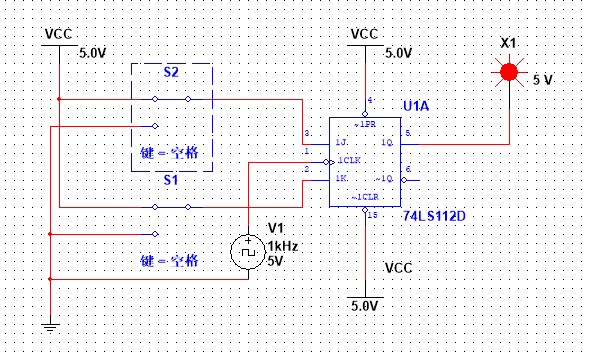

JK触发器：凡是具有保持、置1、置0、翻转功能的电路都称为JK时钟触发器。

T触发器：凡是具有保持、翻转功能的电路，即当T=0时保持状态不变，T=1时翻转的电路

D触发器：凡是具有置1、置0功能的电路都称为D型时钟触发器
