数电课设之一路交通灯

开启新的征程~~

偷懒了很长一段时间，也是因为一直在忙着考试和做课设，然后博客好久没更了⁄(⁄ ⁄•⁄ω⁄•⁄ ⁄)⁄。暑假这段时间开始准备电赛，马上自己就大三了，新的征程即将开启，希望自己可以更加更加自律和努力，不要偷懒啦~~~，这篇博客先说一下简易版的一路交通灯（拖了很久啦⁄(⁄ ⁄•⁄ω⁄•⁄ ⁄)⁄），emmmm，一路和四路（其实也可以理解为两路）区别不大，原理都一样，做好了一路的，四路的就不成问题啦~（所以可以先做一个一路的作为测试）

• 设计内容
  （1）要求控制一个十字路口的交通灯的其中一个方向即可；
  （2）要求红黄绿灯用发光二极管表示；
  （3）每一时刻有且仅有一个灯亮；
  （4）按照绿灯（10秒）–黄灯（2秒）–红灯（10秒）自动循环亮起。

• 设计思路
  系统应该由秒脉冲信号发生器、定时器、控制器、译码器、信号灯指示器和数字显示器六大部分组成。其中秒脉冲信号发生器是定时器的标准时钟信号源，用于给定时器提供秒脉冲信号，实现一秒计时。定时器一方面用于实现题目中所要求的定时时间，另一方面用来向控制器发出状态转换信号，一旦控制器接收到状态转换信号就会转至下一个工作状态。控制器用来控制定时器和译码器的工作。译码器输出信号灯的控制信号和控制定时器产生不同的定时时间。数字显示器用来显示不同时间的变化。

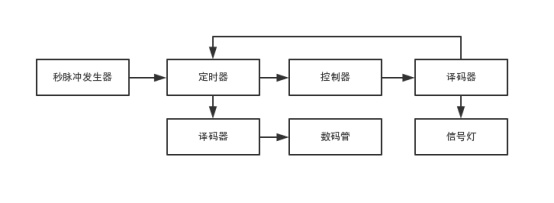

  下面是设计总体框图，便于理解。


• 设计方案
  秒脉冲信号发生器：可由555定时器构成的多谐振荡器实现。
  定时器：由74LS192构成。
  控制器：由74LS160构成。
  显示器：共阴数码管。
  译码器：3 - 8译码器（74LS138）、2 - 4译码器（74LS248）。

• 秒脉冲发生电路
  我是用的比较常用的555秒脉冲信号发生器电路，数电课本上关于这个电路有非常详细的解释，这里我不再赘述，想要详细了解的可以直接百度或者查课本。这个电路主要就是你自己根据输出脉冲的周期计算公式：T = 0.7（R1 + 2R2）C 来计算出相应的电阻值和电容值。
  电路原理图：

  这里做一点说明： 电路中加入了滑动变阻器，但是这个滑动变阻器是可以看做和R1一体的，就是说调节滑动变阻器只相当于改变周期计算公式中的R1，而R2是固定不变的，加入滑变是为了使电路具有可调性，以防输出的秒脉冲波形不稳定或者不准确（这个思路可以借鉴一下，设计电路时，可调的电路总比不可调的电路要好很多）。

• 定时器
  用的是74LS192接成了减计数器，因为想实现的是倒计时功能，这里也可以用其它的可逆计数器（比如74LS168）。
  定时器部分思路解释： 先置数，也就是把 第一个状态（绿灯）的定时时间（10S） 置入74LS192，然后来一个秒脉冲，定时器就减一，那么74LS192的输入就应该接入我们想要的 定时循环状态（10-2-10） 发生端（也就是我们的控制器），那么输出就应该直接接数码管，将定时器的每一秒的值都显示到数码管上。

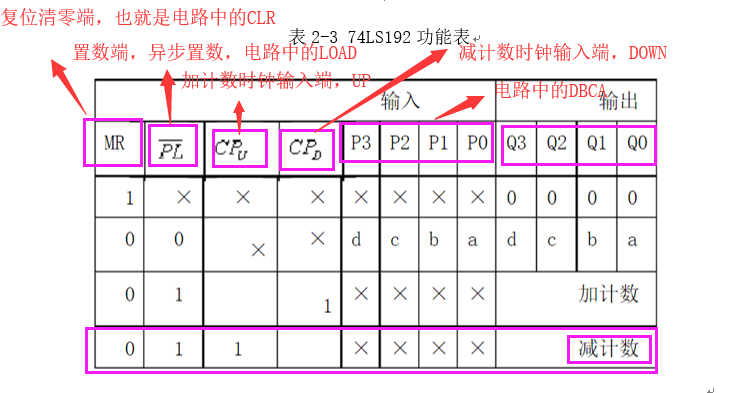

  emmm，这一部分电路的理解需要结合74LS192的真值表和引脚功能图。（数字电路的设计，每一个芯片的真值表和引脚功能图都非常重要，电路的设计都是按照这两个东东来的）

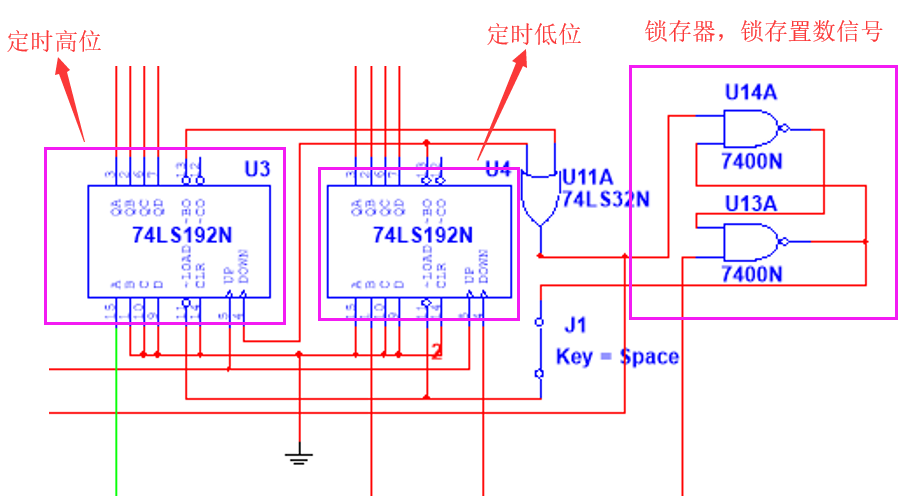

  电路原理图：

  电路只能先截一部分，我们可以先不看输入和输出的接法，先把74LS192接成减计数状态。
• CLR：接地（0）；
• LOAD置数端：把两片74LS192的借位输出端BO通过一个或门相连，输出再通过一个RS锁存器接入LOAD置数端；
• UP：接VCC（1）；
• DOWN：接时钟输入（秒脉冲）。

说明：

• 关于LOAD置数端的接法说明：
  由于我们需要三个不同的定时状态循环（10-2-10），也就是要在每个定时状态发生改变时（每一次置入的数据减为0时）重新置数（置数端为0），也就是说只有当两片74LS192的借位输出端BO都输出0时，才触发一次置数状态， 将两个BO通过一个或门输出，就保证了只有当两个BO都输出0时才会输出0，而其他任何状态下都输出1。
• 关于RS锁存器的说明：
  由于置数信号存在的时间比较短，所以可能会导致电路误动作（置数状态和倒计时同步进行），表现就是重新置数结束时，数码管显示的数据会发生跳变，外接RS锁存器的方式，人为延长置数信号存在的时间，锁存置数信号，从而解决数据跳变的问题。（这一点也算是一个设计亮点吧，因为仿真时出现了这个问题，用示波器分析了置数信号的输出波形，然后查了一下数电课本，在一个例题上看到了这个问题）。

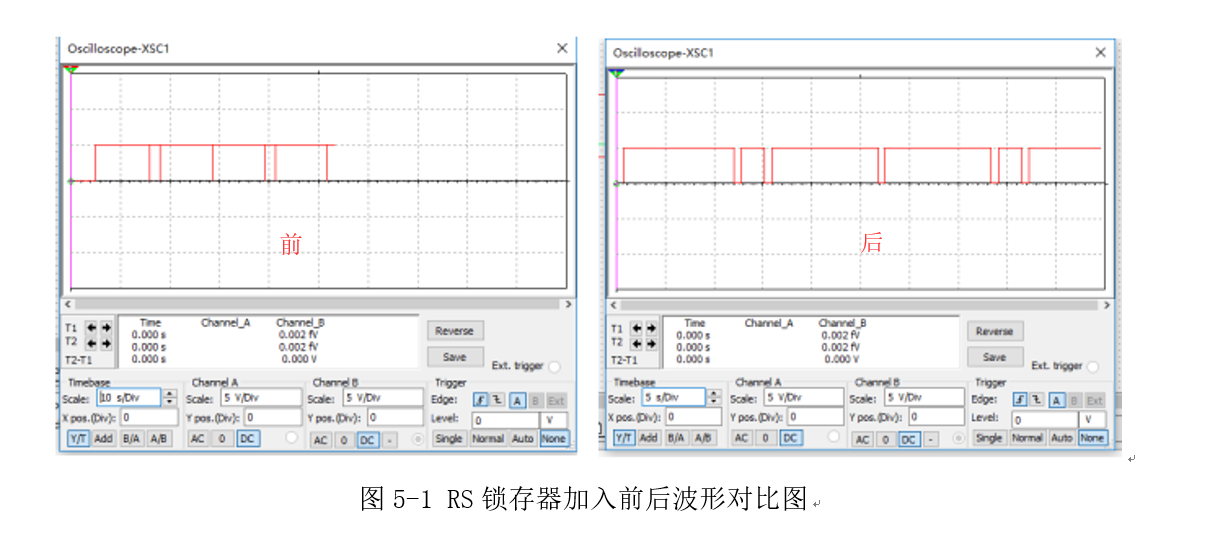

  可以看一下当时的波形分析：

• 关于LOAD置数端的开关KEY
  如果不接开关的话，初始上电时相当于把或门的初始输出给置数端LOAD，而初始上电时，BO的输出都为1，故或门的输出为1，LOAD为1，相当于没有把初始数据10置入74LS192，所以我们需要保证初始上电时LOAD为0，那么我们就需要加入一个开关，上电时先将开关断开，此时LOAD为0，成功置入初始数据10（数码管显示10）后，再将开关接上，如此就实现了初始数据的置入。
• 关于定时器的输出
  直接通过一个24译码器接入数码管即可，电路原理图（这里的电阻（200欧）是必须要加的，起限流的作用，防止数码管烧坏，阻值我查了网上说的是与译码芯片有关的，emmm，反正仿真时这个芯片如果不用200欧的电阻就会报错，实际电路不太清楚，我还是用的200欧的电阻，没啥问题）：

• 关于定时器的输入
  输入接的是控制器的输出，按照（10-2-10）的规律循环输入，后面讲控制器部分再细说。

• 控制器
  控制器干嘛的？一句话总结：产生固定的循环输出状态，然后利用相应的逻辑将控制器的循环输出改变为我们想要的循环。
  那么我们应该先来看看我们需要什么样的循环状态：
  定时状态循环： 10-2-10
  信号灯的状态循环： 绿-黄-红

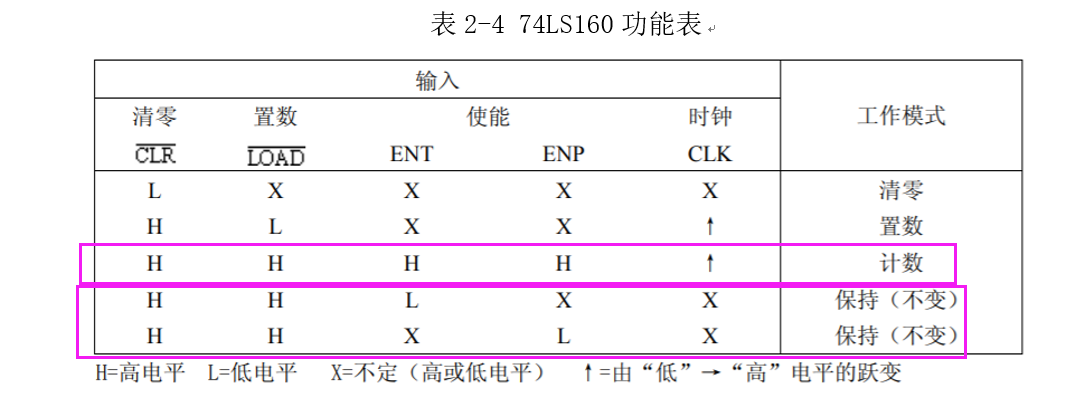

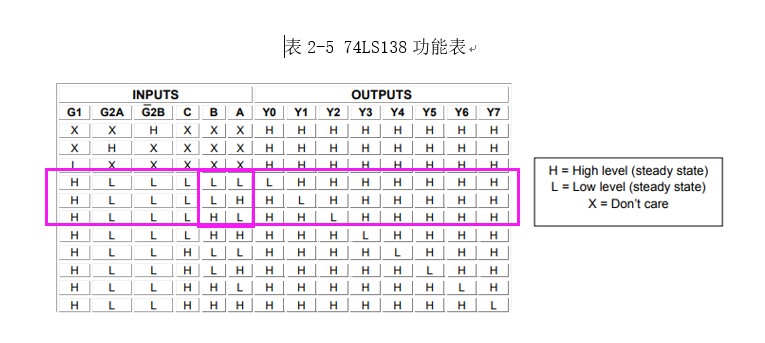

  OK，那么我们只需要让控制器产生三种输出并循环就可以了，要产生三种输出，那么我们就可以利用计数器（74LS160），至于38译码器是增加输出端，防止出现输出端不够用的情况。这里的电路也要按照芯片的真值表和引脚功能来设计。
  利用74LS160的计数和保持状态来实现三种状态循环。


  控制器设计思路说明：
  首先将74LS160接成可计数可保持输入的状态，即将置数端（LOAD）和一个可变信号相连，一旦LOAD端为1则处于计数状态，为0则处于输入保持状态，再以两片74LS192的借位输出端BO的输出信号作为状态转换信号，通过一个或门和一个非门接入74LS160的时钟输入端（CLK），通过74LS160的真值表可以知道，当来一个时钟上升沿且LOAD置数端为1时，计数器处于计数模式。 74LS160初始输出状态为00，故我们只需要再设计两个计数模式，然后再让74LS160处于保持状态，即00（我们将四个输入全部接地了）就可实现三种状态的循环设计。

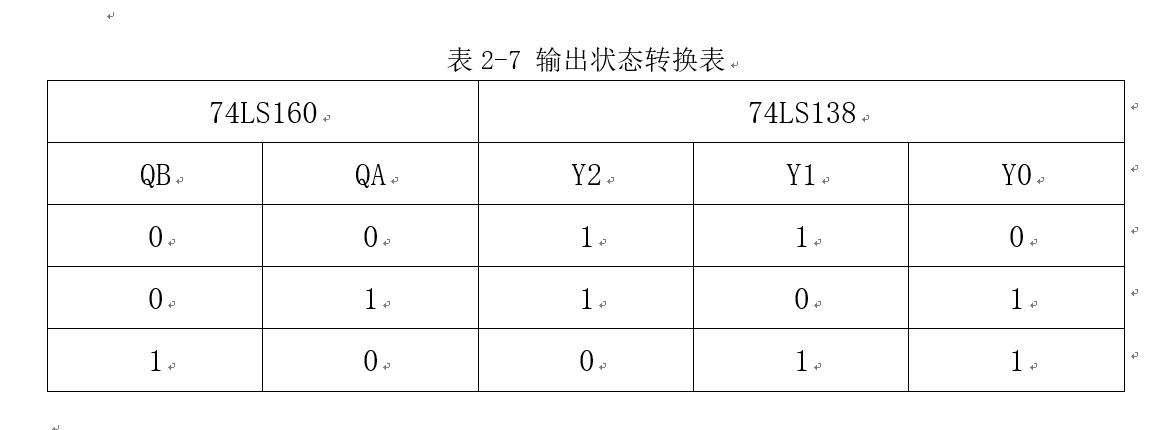

  控制器状态循环表：

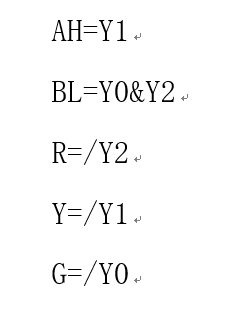

  对照两个状态转换表得出相应的逻辑转换（没列出的都为常0，故直接接地）：

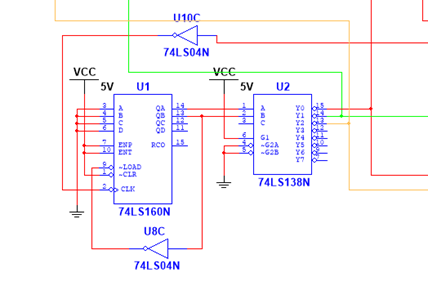

  控制器电路：（emmm，只截了一部分，可以先看这一部分的接线，后面我会给完整的仿真图）


• 信号灯
  这一部分没啥可说的。。。。。

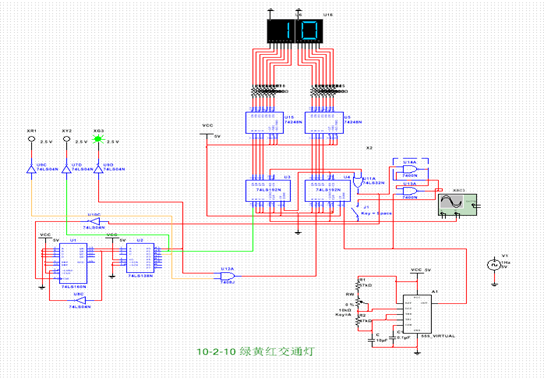

好了，，，大概就这么多了，总的原理就是这样，最后是总的仿真图：

大家在做实物的时候一定不要忘记多留几个测试口，最好每一部分的电路都留一个测试口，方便后期调试，第一版先调试成功，后面的版本就不需要留那么多测试口啦~ over

oo，元器件清单也列出来叭，仅供参考~
SED数码管（共阴）： 2
200Ω电阻： 16
47KΩ电阻： 2
滑动电阻： 1
0.1uF电容： 1
10uF电容 ：1
电源开关： 1
555芯片： 1
74LS248N芯片： 2
74LS192N芯片： 2
74LS160N芯片： 1
74LS138N芯片： 1
74LS04N非门： 5
74LS08芯片： 1
7400N与非门： 2
SN74LS32N或门： 1
