74HC595移位寄存器

74HC595是一款高速硅栅极CMOS 器件，与低功耗肖基特TTL (LSTTL)引脚兼容。
74HC595具有存储寄存器和8位三态输出串行移位寄存器。寄存器具有单独的时钟。
数据在移位寄存器时钟输入 (SHCP) 的正向跳变时移位。移位寄存器中的数据在存储寄存器时钟输入 (STCP) 的正向跳变时传输到存储寄存器。如果两个时钟连接在一起，移位寄存器将始终比存储寄存器早一个时钟脉冲。
移位寄存器有一个串行输入（DS）和一个串行标准输出（Q7S）用于级联。它还为所有 8个移位寄存器级提供异步复位（低电平有效）。存储寄存器有 8 个并行三态总线驱动器输出。只要输出使能输入 (OE) 为低电平，存储寄存器中的数据就会出现在输出端。

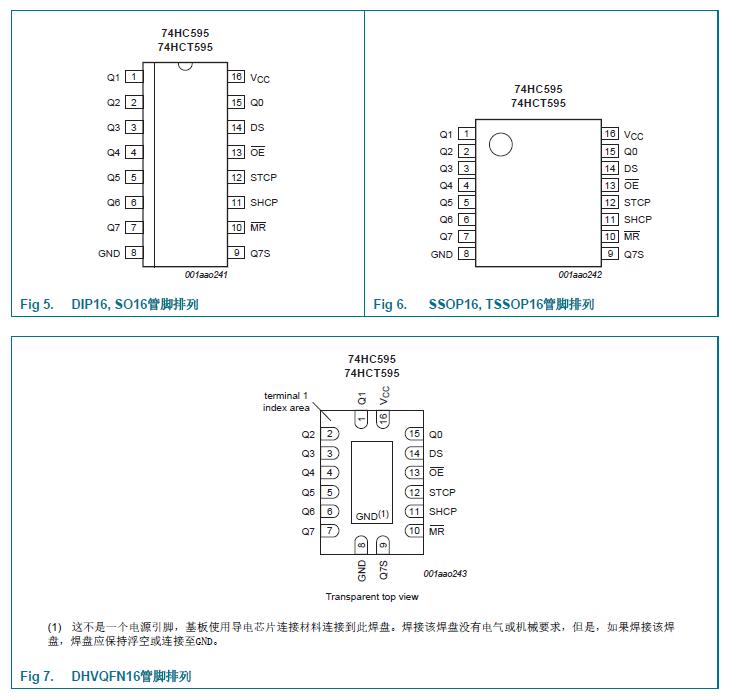

管脚排列

在这里插入图片描述

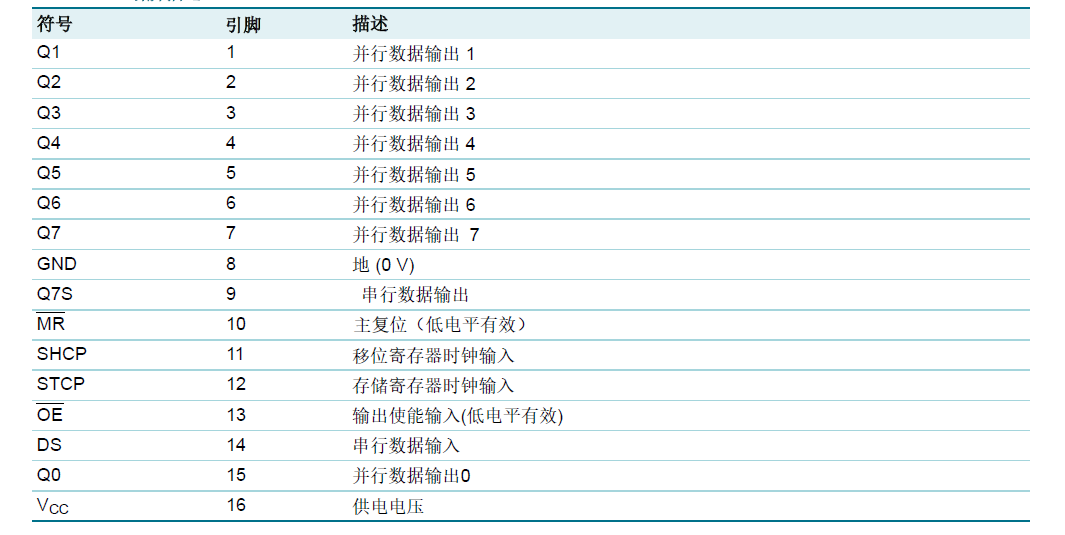

引脚描述

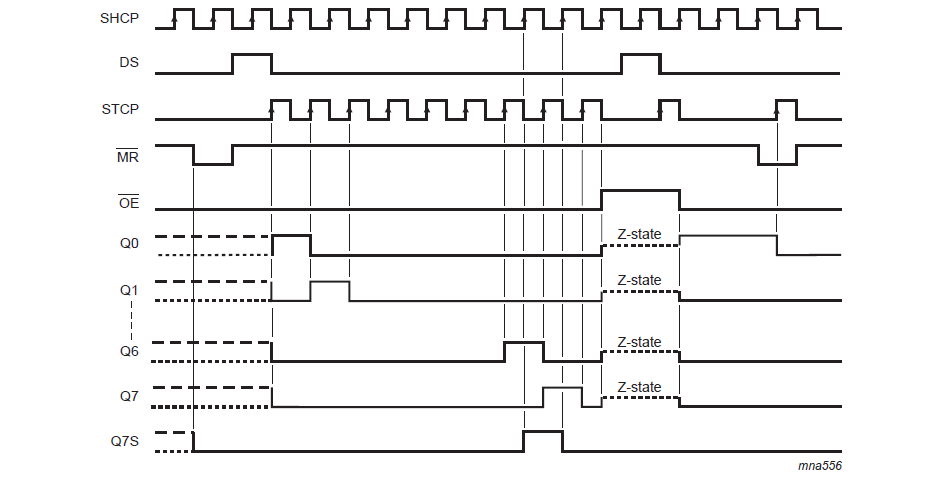

时序图

在这里插入图片描述

驱动代码(C语言)

74HC595的使用需要产生STCP、SHCP、DS、OE四个信号对74HC595进行控制。
DS（串行数据）是输入的数码管位选信号和段选信号；
SHCP（移位寄存器时钟），是DS数据进入移位寄存器的时钟。
STCP（存储寄存器时钟），是移位寄存器的数据进入存储寄存器的时钟。
OE（输出使能输入），当为低电平时，存储寄存器中的数据就会出现在输出端。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
/*================================================================
*
* 函 数 名：HC595_ctrl()
*
* 参 数：	bit  ---  串行数据的输入位数（一片74HC595Z最大位数8位，两片级联最大位数16位）
*           Data ---  串行数据  DS(14号引脚)，数据串行输入口
*
* 功能描述: 74HC595驱动
*
* 返 回 值：无
*
* 说明：
*
* 作 者：你我山巅自相逢 2021/3/23
*
================================================================*/

void HC595_ctrl(unsigned char Bit,unsigned char Data)
{
    unsigned char i=0;
    DS = Data ;    //串行数据输入
    STCP=0 ;       //输入存储器锁存时钟
    SHCP=0 ;       //数据输入时钟
    for(i = 0; i < Bit; i++)
    {
        if(DS & 0x01)
            DS = 1 ;
        else
            DS = 0 ;
        DS = DS >>1 ;
        SHCP=1;    //上升沿，数据移位
        SHCP=0;    //拉低，等待下次上升沿使用
    }
    STCP=1 ;    //上升沿8位数据并行输出
    OE_LOW ;    //输出使能输入 (OE)拉低, 输出存储寄存器中的数据
}

驱动代码(verilog)

复制代码

module    HC595_ctrl(Clk, Rst_, Sel, Seg, STCP, SHCP, DS, OE);

/********************参数定义********************/
    parameter    Divider_NUM = 3'd4  ;   //分频系数
    parameter    Data_NUM    = 4'd14 ;   //传输位数

/*********************IO 说明********************/
    input    wire             Clk  ;    //全局时钟
    input    wire             Rst_ ;    //异步复位，低电平有效
    input    wire    [5:0]    Sel  ;	//数码管位选信号
    input    wire    [7:0]    Seg  ;    //数码管段选信号
    output   reg              STCP ;    //存储寄存器时钟
	output   reg              SHCP ;    //移位寄存器时钟
	output   reg              DS   ;    //串行数据
	output   wire             OE   ;    //输出使能，低有效

/*******************内部信号声明*****************/
    reg    [1 :0]            cnt_4   ;    //分频计数寄存器
	reg    [3 :0]            cnt_bit ;    //传输位数计数寄存器
	wire   [Data_NUM-1:0]    data    ;    //数码管信号寄存器

/******************** 功能定义*******************/
	//数码管信号存储 (A,B,C,D,E,F,G,DP,DIG)
	assign    data = {Seg[0],Seg[1],Seg[2],Seg[3],Seg[4],Seg[5],Seg[6],Seg[7], Sel[5:0]} ;

	//存储寄存器数据输出使能(OE)信号
	assign    OE = ~Rst_ ;


	//四分频，产生移位寄存器（SHCP）信号
	always@(posedge Clk or negedge Rst_)
	    if(!Rst_)
		    cnt_4 <= 2'd0 ;
		else if(cnt_4 == Divider_NUM - 1'd1)
		    cnt_4 <= 2'd0 ;
		else
		    cnt_4 <= cnt_4 + 1'd1 ;

    always@(posedge Clk or negedge Rst_)
	    if(!Rst_)
		    SHCP <= 1'b0 ;
		else if(cnt_4 < Divider_NUM/2)
		    SHCP <= 1'b0 ;
		else
		    SHCP <= 1'b1 ;

//传输位数计数寄存器
	always@(posedge Clk or negedge Rst_)
	    if(!Rst_)
		    cnt_bit <= 4'd0 ;
		else if((cnt_bit == Data_NUM - 1'd1) && (cnt_4 == Divider_NUM - 1'd1))
		    cnt_bit <= 4'd0 ;
		else if(cnt_4 == Divider_NUM - 1'd1)
		    cnt_bit <= cnt_bit +1'd1 ;
		else
			cnt_bit <= cnt_bit ;

	//存储寄存器时钟（STCP）  在串行输入 “Data_NUM” 位数据后拉高
    always@(posedge Clk or negedge Rst_)
	    if(!Rst_)
		    STCP <= 1'b0 ;
		else if((cnt_bit == Data_NUM - 1'd1) && (cnt_4 == Divider_NUM - 1'd1))
		    STCP <= 1'b1 ;
		else
		    STCP <= 1'b0 ;

	//串行数据输出（DS）
	always@(posedge Clk or negedge Rst_)
	    if(!Rst_)
		    DS <= 1'b0 ;
		else if(cnt_4 == 2'd0)
		    DS <= data[cnt_bit] ;
		else
		    DS <= DS ;

endmodule
