74160ENT引脚设计法接成1000进制加法计数器

         之前和大家介绍了如何用74160ENT引脚设计法接成100进制加法计数电路, 下面我将解析该如何用74160ENT引脚设计法接成1000进制加法计数电路.

题目: 用3片74160、2片与门接成1000进制加法计数电路.

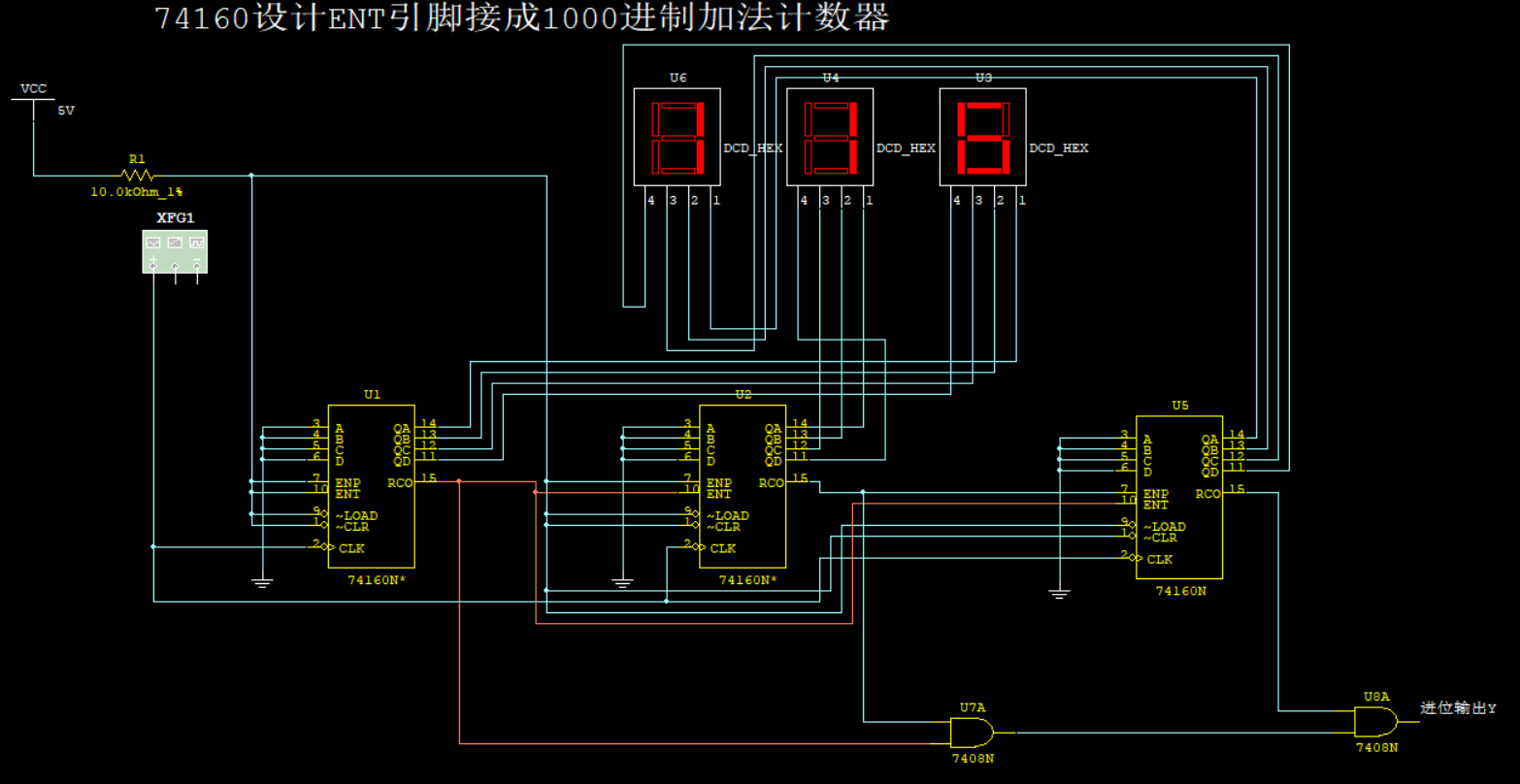

(从电路图入手进行)分析:

         之前已经分析过100进制加法计数器的设计过程, 所以低两位74160的接法可直接从之前的博客中获取. 这里的重点是解决个位、十位向百位进位的问题.

         我们先来考虑一下如何进位的问题: 当电路状态到达099时, 此时个位74160和十位74160的RCO引脚都变为高电平, 在下一系统上升沿信号到来时, 百位74160的状态应+1. 如果从中找不出规律, 那么 我们再来看其它的变化节点: 当电路状态到达199时, 此时个位和十位74160的RCO引脚都变为高电平, 在下一系统上升沿信号到来时, 百位74160的状态应+1; 当电路状态到达599时, 此时个位和十位74160的RCO引脚都变为高电平, 在下一系统上升沿信号到来时, 百位74160的状态应+1.

        从上面举出的3个变化节点中, 我们可以看出, 百位74160开始计数的必要条件为个位74160和十位74160都到达状态1001.

        根据上面的分析, 应将个位74160的RCO引脚接到百位74160的ENT引脚, 再将十位74160的RCO引脚接到百位74160的ENP引脚——如此一来, 便可实现1000进制加法计数器的功能.

        在处理完电路状态规律变化的问题后, 还要设计进位输出Y: 由之前设计同步N进制加法计数电路的经验, 当电路状态到达最大时, 进位输出Y变为高电平(其余状态对应的进位输出Y都为低电平). 这里电路的最大状态为999, 所以当电路状态到达999时, 进位输出Y变为高电平, 其余时刻均为低电平. 又因为74160到达状态1001时, RCO引脚变为高电平(其余状态下RCO为低电平), 所以将个位、十位和百位74160的RCO引脚分别引出, 接到三输入与门(这里只有2输入与门, 所以需要2片7408N)即可, 其输出即为1000进制加法计数器的进位输出Y.

        采用ENT引脚设计法接成的1000进制加法计数电路最大的优点就是状态显示稳定, 这也是用ENT引脚设计法接成100进制加法计数电路的优点之一. 依据该电路的设计, 可通过增加合适的逻辑门来实现N(101≤N≤999)进制加法计数电路.
