概述

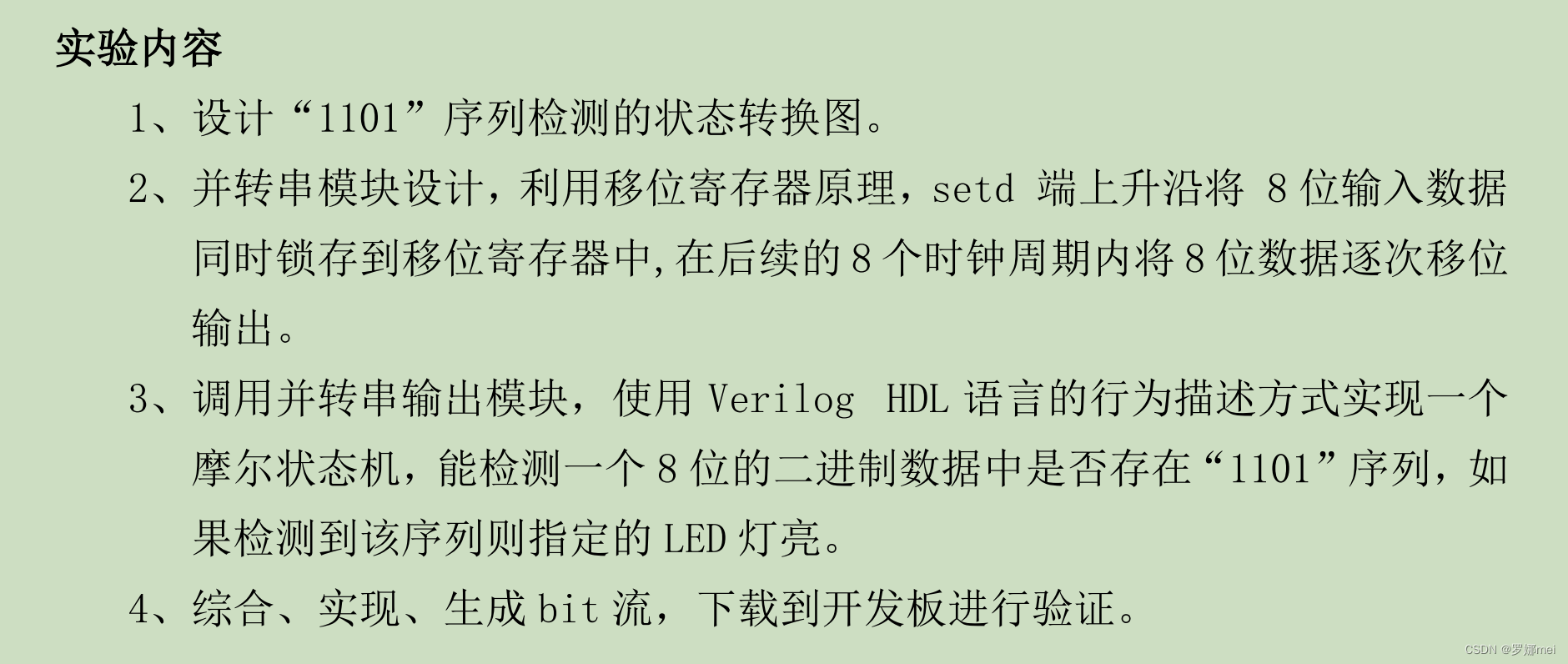

实验十五 摩尔状态机序列检测器

  • 按键消抖模块debounce_button：
          • 由于实际的拨码开关和按键开关都是机械式的设备，开关动作来回抖动多次后才能稳定下来，这个过程就会使得信号产生==抖动==。因此，如果用按键来产生时钟信号，为了==一次按键得到一次上升沿（或下降沿）==，那么需要对按键输入先进行==消抖处理==。
  • 并转串模块parallel_serial：
          • 运用并转串输出模块，将==八个拨码开关==作为外部二进制码流的输入。用一个按键作为一个启动检测信号，另用一个按键来模拟 clk 信号，检测开关序列中是否存在“1101”序列，按下启动检测信号后，每按一次模拟 clk 的按键便==传入一个开关的值==，这个值时传入到==摩尔状态机序列检测器seq_det_moore==中的。
  • 摩尔状态机序列检测器seq_det_moore：
          • 这里实现的摩尔状态机序列是没有重叠的检测方式，即“1101101”中只有一个“1101”序列；但如果是有重叠的序列检测方式，那么就有两个“1101”序列。代码实现方式只需要修改最后一个状态s4，在din=1时，变成指向s2即可（这里是指向s1的）。
  • 仿真文件parallel_serial_tb如下：
          • 对并转串模块的仿真
  • parallel_serial_tb的仿真结果：
          • 每次一次时钟上升沿，便检测一次data_o的值。当检测到“1101”时，dout输出1，并在下个一时钟上升沿来的时候，dout的值将会变化。
  • 引脚分配的代码：
          • 注意系统时钟clk的引脚要分配到fgpa固定的那个时钟引脚上。手动输入的key[0]，并转串模板的“时钟”也是“选择信号”，按键消抖中的“被消抖的按键”，绑定在想要的成为输入按键的地方就好。我这里==key[0]绑定的是T17==，==reset绑定的是U18==，==en绑定的是R2==（要赋为1才能进行检测操作，否则上板子不会亮的），输入==data_i右下角八个键==（reset我没有进行消抖，因为不消抖也没什么影响）
    • 以上就是==摩尔状态机序列检测器==啦~

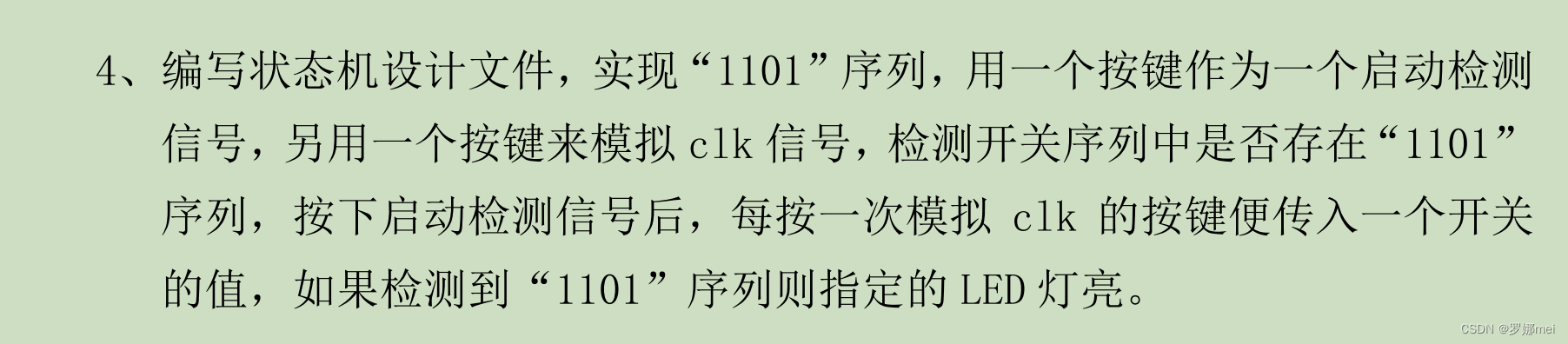

在这里插入图片描述

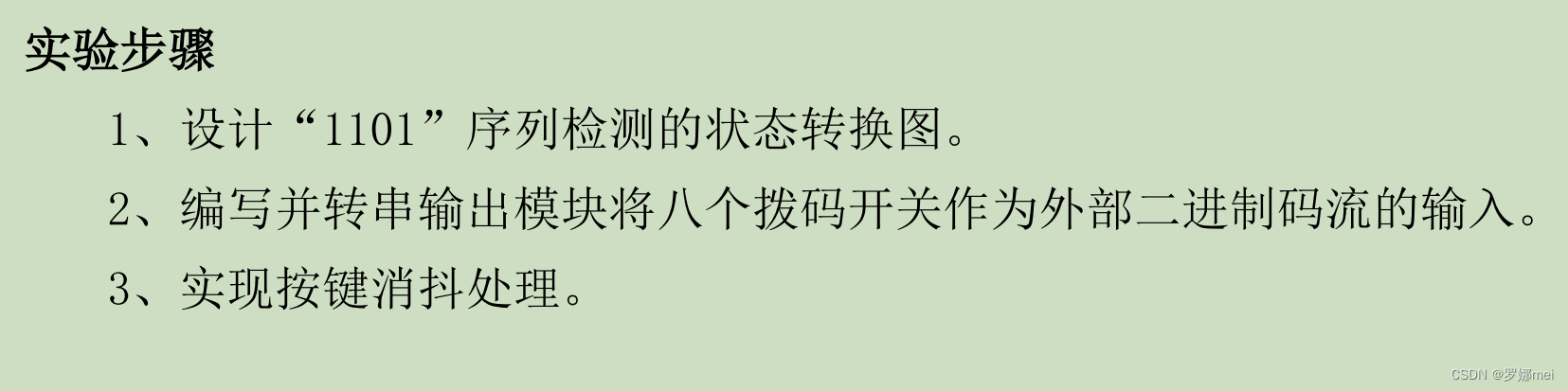

在这里插入图片描述

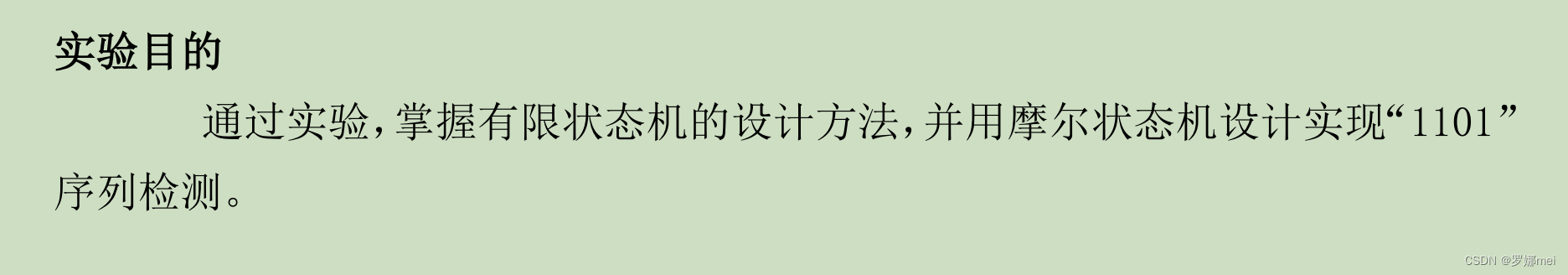

在这里插入图片描述

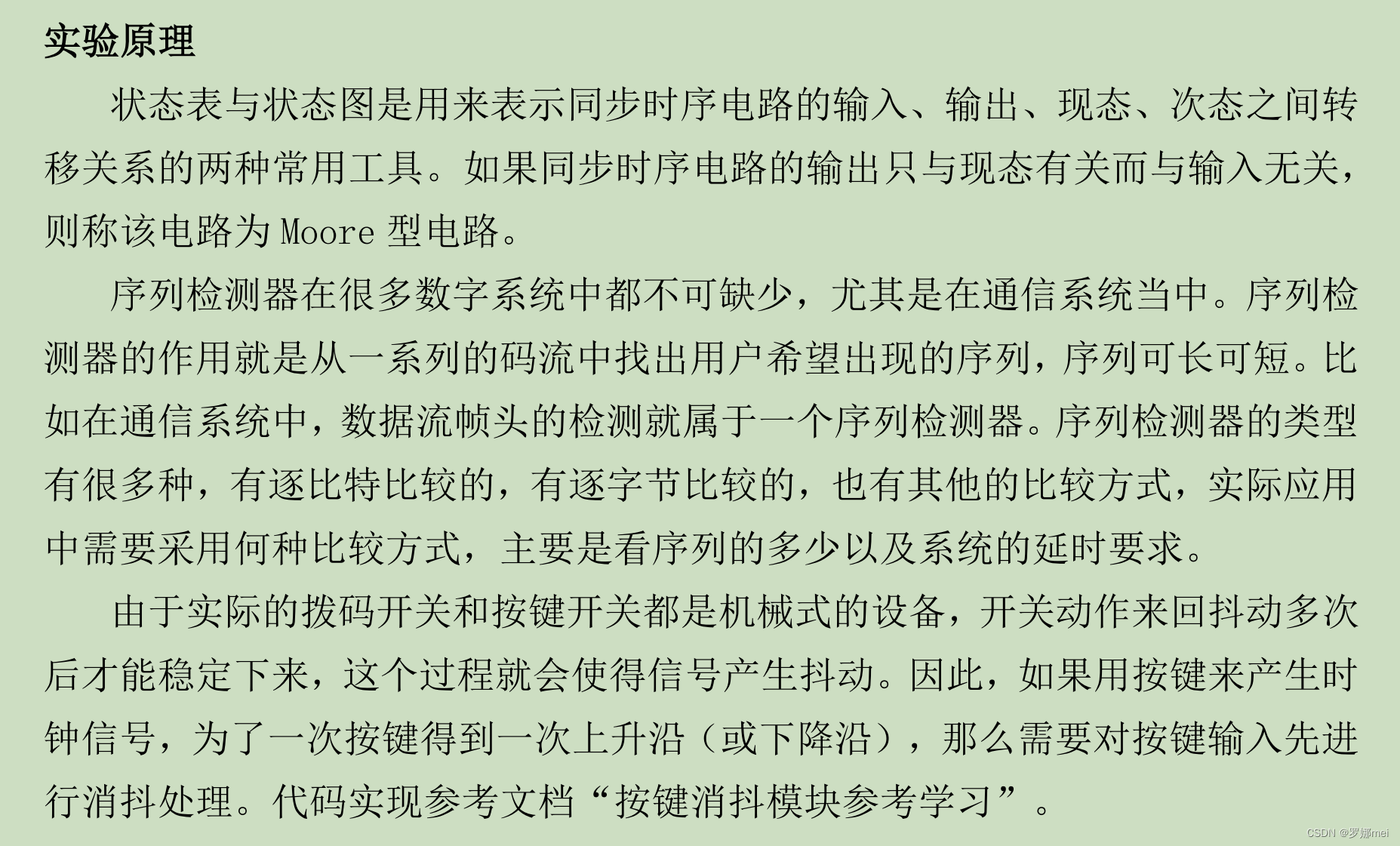

在这里插入图片描述
在这里插入图片描述

按键消抖模块debounce_button：

由于实际的拨码开关和按键开关都是机械式的设备，开关动作来回抖动多次后才能稳定下来，这个过程就会使得信号产生抖动。因此，如果用按键来产生时钟信号，为了一次按键得到一次上升沿（或下降沿），那么需要对按键输入先进行消抖处理。
`timescale 1ns / 1ps

// Module Function:按键消抖

module debounce_button (clk,rst,key,key_pulse,en, data_i, data_o,dout);

        parameter       N  =  1;                      //要消除的按键的数量

	input             clk;
        input             rst;
        input 	[N-1:0]   key;                        //输入的按键
	output  [N-1:0]   key_pulse;                  //按键动作产生的脉冲


	input en;
    input [7:0] data_i;
    output  data_o,dout;


        reg     [N-1:0]   key_rst_pre;                //定义一个寄存器型变量存储上一个触发时的按键值
        reg     [N-1:0]   key_rst;                    //定义一个寄存器变量储存储当前时刻触发的按键值

        wire    [N-1:0]   key_edge;                   //检测到按键由高到低变化是产生一个高脉冲

        //利用非阻塞赋值特点，将两个时钟触发时按键状态存储在两个寄存器变量中
        always @(posedge clk  or  negedge rst)
          begin
             if (rst) begin
                 key_rst <= {N{1'b1}};                //初始化时给key_rst赋值全为1，{}中表示N个1
                 key_rst_pre <= {N{1'b1}};
             end
             else begin
                 key_rst <= key;                     //第一个时钟上升沿触发之后key的值赋给key_rst,同时key_rst的值赋给key_rst_pre
                 key_rst_pre <= key_rst;             //非阻塞赋值。相当于经过两个时钟触发，key_rst存储的是当前时刻key的值，key_rst_pre存储的是前一个时钟的key的值
             end
           end

        assign  key_edge = key_rst_pre & (~key_rst);//脉冲边沿检测。当key检测到下降沿时，key_edge产生一个时钟周期的高电平

        reg	[17:0]	  cnt;                       //产生延时所用的计数器，系统时钟12MHz，要延时20ms左右时间，至少需要18位计数器

        //产生20ms延时，当检测到key_edge有效是计数器清零开始计数
        always @(posedge clk or negedge rst)
           begin
             if(rst)
                cnt <= 18'h0;
             else if(key_edge)
                cnt <= 18'h0;
             else
                cnt <= cnt + 1'h1;
             end

        reg     [N-1:0]   key_sec_pre;                //延时后检测电平寄存器变量
        reg     [N-1:0]   key_sec;


        //延时后检测key，如果按键状态变低产生一个时钟的高脉冲。如果按键状态是高的话说明按键无效
        always @(posedge clk  or  negedge rst)
          begin
             if (rst)
                 key_sec <= {N{1'b1}};
             else if (cnt==18'h3ffff)
                 key_sec <= key;
          end
       always @(posedge clk  or  negedge rst)
          begin
             if (rst)
                 key_sec_pre <= {N{1'b1}};
             else
                 key_sec_pre <= key_sec;
         end
       assign  key_pulse = key_sec_pre & (~key_sec);     //在产生一个时钟的高脉冲后，传入parallel_serial的clk中，计数，往后读取并行的输入数据



       parallel_serial u1(
.clk(key_pulse), .reset(rst), .en(en), .data_i(data_i), .data_o(data_o),.dout(dout)/*,.clk_real()*/
    );


endmodule

并转串模块parallel_serial：

运用并转串输出模块，将八个拨码开关作为外部二进制码流的输入。用一个按键作为一个启动检测信号，另用一个按键来模拟 clk 信号，检测开关序列中是否存在“1101”序列，按下启动检测信号后，每按一次模拟 clk 的按键便传入一个开关的值，这个值时传入到摩尔状态机序列检测器seq_det_moore中的。
`timescale 1ns / 1ps

module parallel_serial(
clk, reset, en, data_i, data_o,dout/*,clk_real*/
    );
input clk, reset,en;
input [7:0] data_i;
output  data_o,dout;
//input clk_real;

reg [7:0]  data_buf;

	localparam N = 3; //使用低16位对50Mhz的时钟进行分频(50MHZ/2^16)
	reg [N-1:0] regN; //高两位作为控制信号，低16位为计数器，对时钟进行分频


	/*reg flag;
    always @ (posedge clk_real)
        begin
            flag <=clk;
        end
*/




    always@(posedge clk, posedge reset)
	begin
		if(reset)                    //FPGA板上配有 5 个按键，当按键按下时，表示 FPGA 的相应输入脚为高电平。所以平时的状态为低电平，即按键是未按下的  “弹起”  状态。
			regN <= 0;
		else
			regN <= regN + 1;
	end

always@(posedge clk or negedge reset)
if(reset)
data_buf <= 8'b0;
else if(en)
/*当en=0时，regN只能计数，不能执行以下传输代码，即不能改变data_buf的值了,不能再往seq_det_moore中传入下一个data_o了，
但是seq_det_moore还是会随着clk的进行，而继续检索1101序列，此时data_o的值是之前传入的值，不变。
只有在en=1后的下一次posedge clk时，才可以继续传输值*/
begin
case(regN[N-1:N-3])
3'b0: data_buf <= data_i[7:0];
3'b1: data_buf <= {data_i[6:0],data_i[7]};
3'd2: data_buf <= {data_i[5:0],data_i[7:6]};
3'd3: data_buf <= {data_i[4:0],data_i[7:5]};
3'd4: data_buf <= {data_i[3:0],data_i[7:4]};
3'd5: data_buf <= {data_i[2:0],data_i[7:3]};
3'd6: data_buf <= {data_i[1:0],data_i[7:2]};
3'd7: data_buf <= {data_i[0],data_i[7:1]};
default: data_buf <= data_i[7:0];
endcase
end


assign data_o = data_buf[7];

seq_det_moore u1(
    .clk(clk),
    .reset(reset),
    .din(data_o),//每按一次模拟 clk 的按键便传入一个开关的值
    .dout(dout)
    );

endmodule

摩尔状态机序列检测器seq_det_moore：

这里实现的摩尔状态机序列是没有重叠的检测方式，即“1101101”中只有一个“1101”序列；但如果是有重叠的序列检测方式，那么就有两个“1101”序列。代码实现方式只需要修改最后一个状态s4，在din=1时，变成指向s2即可（这里是指向s1的）。

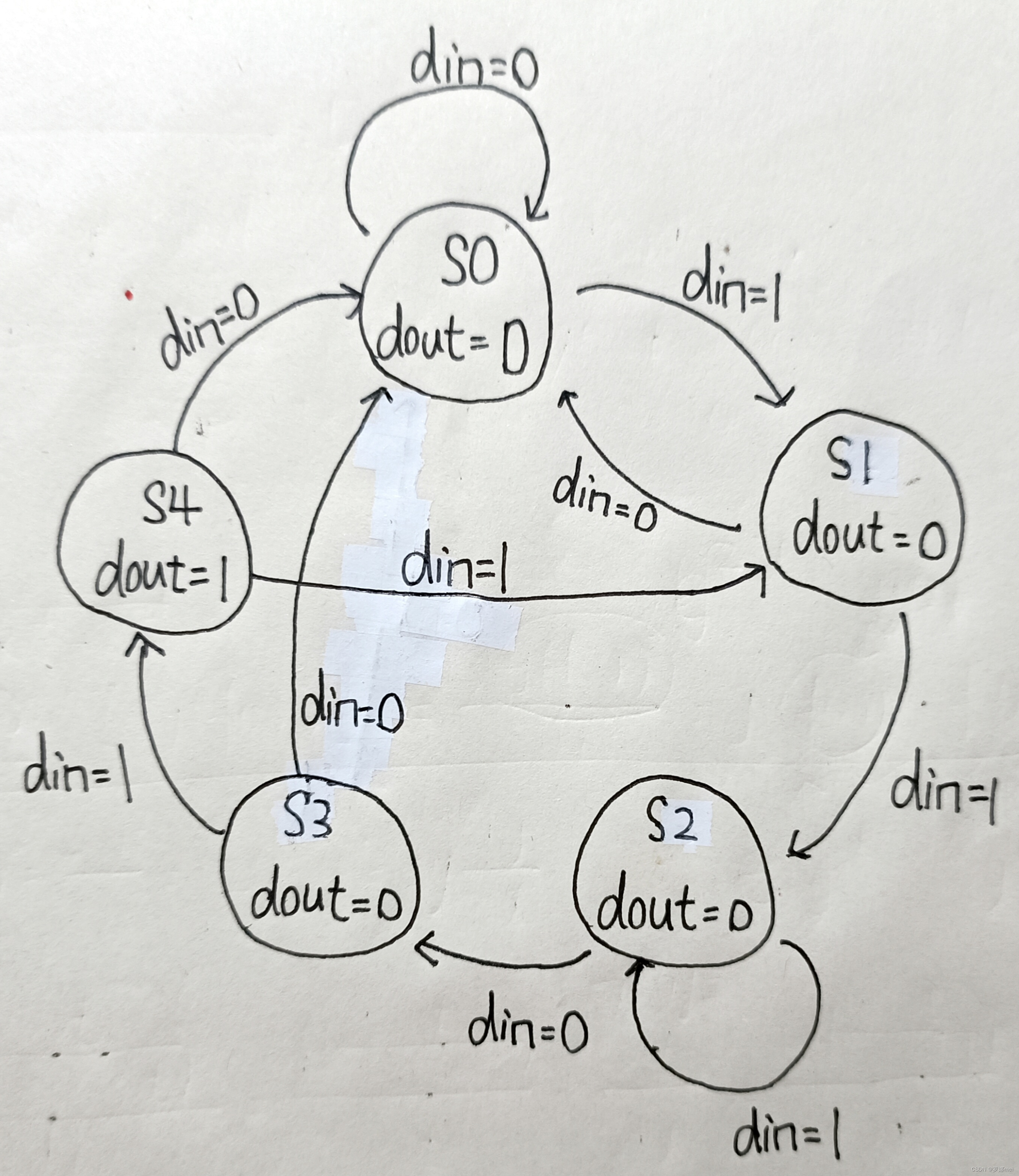

摩尔状态机

`timescale 1ns / 1ps


module seq_det_moore(
    input clk,
    input reset,
    input din,
    output reg dout
    );
    //状态声明
    localparam [2:0]
    s0 = 3'b000,
    s1 = 3'b001,
    s2 = 3'b010,
    s3 = 3'b011,
    s4 = 3'b100;

    reg [2:0] current_state,next_state;

    always @(posedge clk, posedge reset)
    begin
        if(reset)            //FPGA板上配有 5 个按键，当按键按下时，表示 FPGA 的相应输入脚为高电平。所以平时的状态为低电平，即按键是未按下的  "弹起"  状态。
            current_state <= s0;
        else
            current_state <= next_state;
    end

    always @ *
    begin
        case(current_state)
        s0:
            if(din == 1'b1) next_state = s1;
            else next_state = s0;
        s1:
            if(din == 1'b1) next_state = s2;
            else next_state = s0;
        s2:
            if(din == 1'b0) next_state = s3;
            else next_state = s2;
        s3:
            if(din == 1'b1) next_state = s4;
            else next_state = s0;
        s4:
            if(din == 1'b1) next_state = s1;
            else next_state = s0;
        default: next_state = s0;

        endcase

    end

    always @*
    begin
        if(next_state == s4) dout = 1;
        else dout = 0;
    end


endmodule

仿真文件parallel_serial_tb如下：

对并转串模块的仿真
`timescale 1ns / 1ps

module parallel_serial_tb;
	reg clk,reset,en;
	wire data_o;
	wire dout;
	reg [7:0] data_i;


   // Note: CLK must be defined as a reg when using this method

   parameter PERIOD = 10;

   always begin
           #(PERIOD/2)  clk = ~clk;
   end

	initial begin
    clk   = 0;
	reset = 1'b1;


	 @(posedge clk)   reset = 1'b0;
     en=1'b1;
     data_i = 8'b11011101;
	end

  parallel_serial u1(
.clk(clk), .reset(reset), .en(en), .data_i(data_i), .data_o(data_o) , .dout(dout)
    );


endmodule

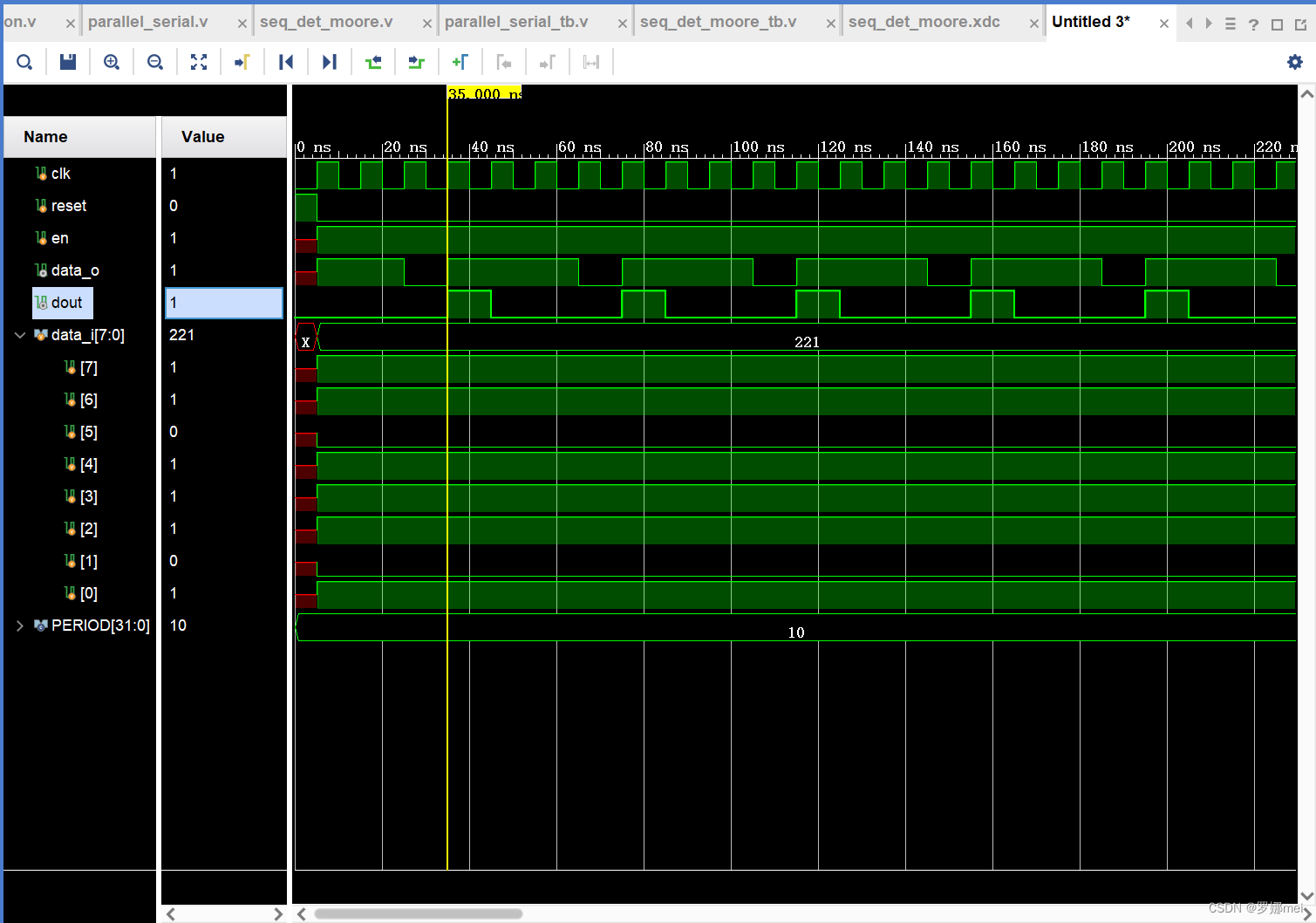

parallel_serial_tb的仿真结果：

每次一次时钟上升沿，便检测一次data_o的值。当检测到“1101”时，dout输出1，并在下个一时钟上升沿来的时候，dout的值将会变化。

parallel_serial_tb的仿真结果

引脚分配的代码：

注意系统时钟clk的引脚要分配到fgpa固定的那个时钟引脚上。手动输入的key[0]，并转串模板的“时钟”也是“选择信号”，按键消抖中的“被消抖的按键”，绑定在想要的成为输入按键的地方就好。我这里key[0]绑定的是T17，reset绑定的是U18，en绑定的是R2（要赋为1才能进行检测操作，否则上板子不会亮的），输入data_i右下角八个键（reset我没有进行消抖，因为不消抖也没什么影响）
set_property IOSTANDARD LVCMOS33 [get_ports {data_i[7]}]
set_property IOSTANDARD LVCMOS33 [get_ports {data_i[6]}]
set_property IOSTANDARD LVCMOS33 [get_ports {data_i[5]}]
set_property IOSTANDARD LVCMOS33 [get_ports {data_i[4]}]
set_property IOSTANDARD LVCMOS33 [get_ports {data_i[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {data_i[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {data_i[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {data_i[0]}]
set_property PACKAGE_PIN W13 [get_ports {data_i[7]}]
set_property PACKAGE_PIN W14 [get_ports {data_i[6]}]
set_property PACKAGE_PIN V15 [get_ports {data_i[5]}]
set_property PACKAGE_PIN W15 [get_ports {data_i[4]}]
set_property PACKAGE_PIN W17 [get_ports {data_i[3]}]
set_property PACKAGE_PIN W16 [get_ports {data_i[2]}]
set_property PACKAGE_PIN V16 [get_ports {data_i[1]}]
set_property PACKAGE_PIN V17 [get_ports {data_i[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports clk]
set_property IOSTANDARD LVCMOS33 [get_ports data_o]
set_property IOSTANDARD LVCMOS33 [get_ports dout]
set_property IOSTANDARD LVCMOS33 [get_ports en]

set_property PACKAGE_PIN R2 [get_ports en]

set_property PACKAGE_PIN E19 [get_ports data_o]
set_property PACKAGE_PIN U16 [get_ports dout]


set_property IOSTANDARD LVCMOS33 [get_ports {key[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {key_pulse[0]}]
set_property PACKAGE_PIN W5 [get_ports clk]
set_property IOSTANDARD LVCMOS33 [get_ports rst]
set_property PACKAGE_PIN U18 [get_ports rst]
set_property PACKAGE_PIN T17 [get_ports {key[0]}]
set_property PACKAGE_PIN L1 [get_ports {key_pulse[0]}]

以上就是摩尔状态机序列检测器啦~

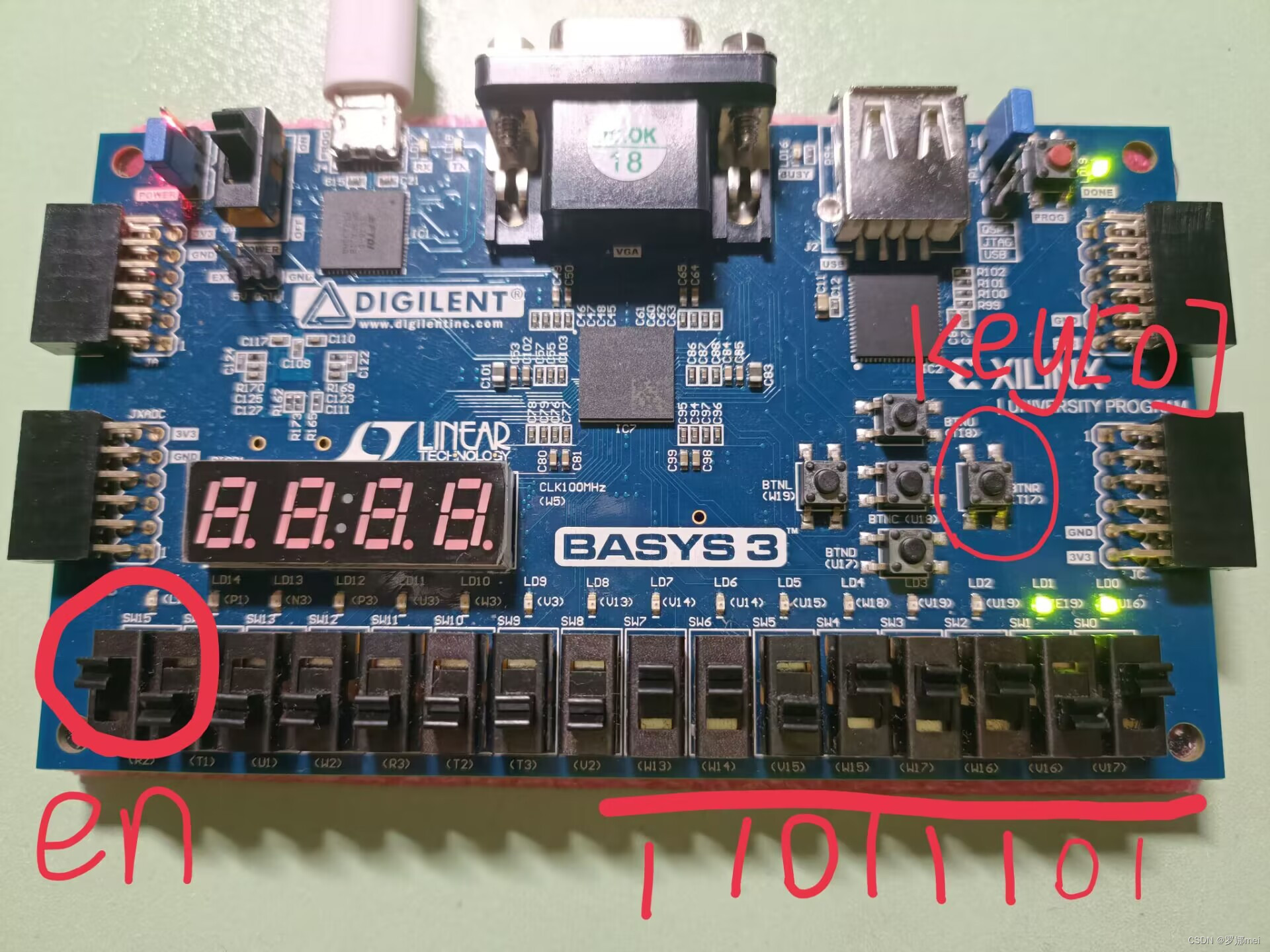

我用的板子是XILINX的BASYS 3
上板子的实验输入按键。（注意最左边的是en按键，要赋为1才能进行检测）
(=.=点击这里查看上板实验操作演示的视频哦=.=)
具体按键
能给我你的????吗？
