《模拟电子技术基础》课程笔记(一)——绪论

电子技术

        点自己是是研究电子器件和电子电路工作原理及应用的一门科学技术。

模拟信号及数字信号

1.信号

        信号是反应信息的物理量，如温度、压力、声音等。

        信息需要借助于某些物理量（如声、光、热、力、电）的变化来表示和传递。

2.电信号

        由于非电物理量可以转换成电信号，而且电信号容易传送和控制，因此其成为应用最广泛的信号。

        电信号常常表示为随时间变化的电压u(t)或电流i(t)。

3.模拟信号和数字信号

        模拟信号：在时间和数值上均具有连续性，即在任意的时刻有缺点的函数值u或i，而且u或i的幅值是连续取值。

        数字信号：在时间和数值上均具有离散型，同时具有双值性。（0或1）

模拟信号和数字信号相互转换

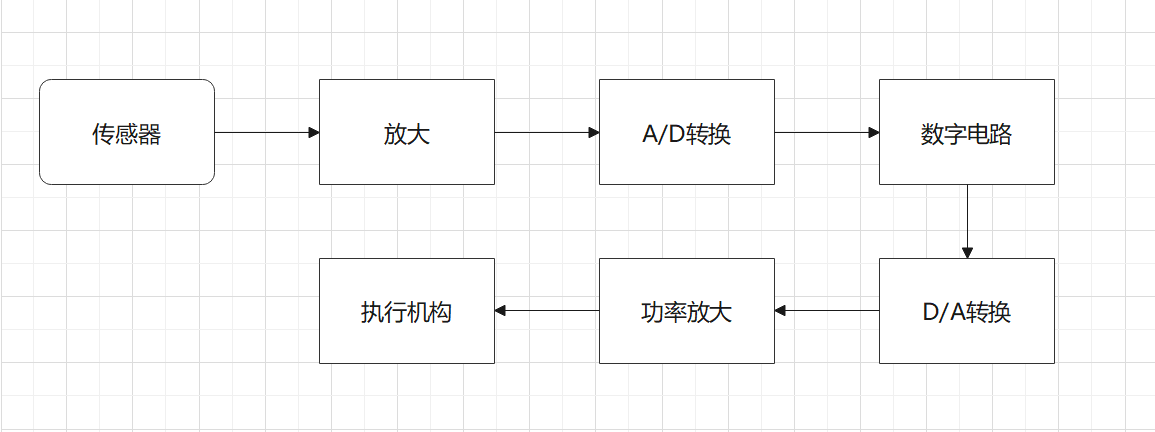

测试系统框图

 模拟电路和数字电路

1.模拟电路

        处理模拟信号的电子电路称为模拟电路。

（1）放大电路主要完成信号的电压、电流、功率放大。

（2）运算电路主要完成信号的加、减、乘、除、积分、微分、指数和对数运算。

（3）信号发生电路主要用于产生正弦波、矩形波、三角波、锯齿波等。

（4）滤波电路用于保留信号中有用频率部分，抑制其他频率成分的信号通过。

（5）直流电源是将工频交流电转换成不同输出电压和电流的直流电。

2.数字电路

        处理数字信号的电子电路称为数字电路或逻辑电路。

        数字电路主要研究数字信号的存储、变换、测量等，包括门电路、组合逻辑电路、触发器、时序逻辑电路、半导体存储器、可编程逻辑器件、模数和数模转换电路等。

模拟电路和数字电路的区别

（1）在模拟电路中，晶体管工作在放大区。在数字电路中，晶体管工作在饱和区或截止区，工作在开关状态。

（2）数字电路体积小，便于集成。

（3）模拟电路抗干扰能力较弱，数字电路抗干扰能力较强。
