概述

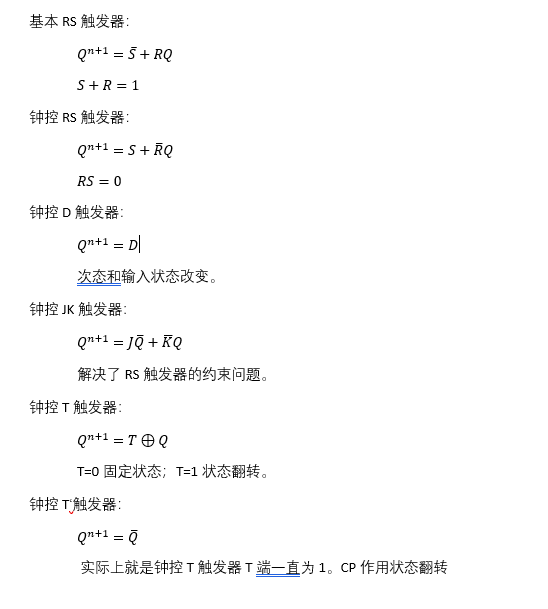

由于本人不会LaTex数学公式，附上word里的截图。
文字版如下：
基本RS触发器：
Q^(n+1)=S ̅+RQ
S+R=1
钟控RS触发器：
Q^(n+1)=S+R ̅Q
RS=0
钟控D触发器：
Q^(n+1)=D
次态和输入状态改变。
钟控JK触发器：
Q^(n+1)=JQ ̅+K ̅Q
解决了RS触发器的约束问题。
钟控T触发器：
Q^(n+1)=T⊕Q
T=0固定状态；T=1状态翻转。
钟控T‘触发器：
Q^(n+1)=Q ̅
实际上就是钟控T触发器T端一直为1。CP作用状态翻转
